การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |

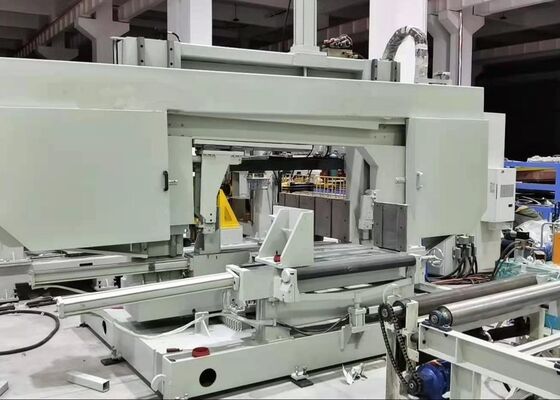

วิธีควบคุม PLC CNC 3D I Beam Drilling Shearing Machine Line พลังงานของมอเตอร์ 3 × 11KW
การใช้งาน:
ศูนย์แปรรูปนี้ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะบน H-beam พร้อมกับ 3 สปินด์เจาะความแม่นยําความเร็วสูงมันดําเนินการเจาะบนชิ้นงานด้วยประสิทธิภาพที่โดดเด่นด้วยความแม่นยําในการแปรรูปที่ดีและฟังก์ชันการทํางานที่เข้าใจง่าย อุปกรณ์นี้ทํางานเป็นทางออกที่สําคัญในอุตสาหกรรมโครงสร้างเหล็กมันถูกนําไปใช้อย่างแพร่หลายในสาขาหลัก เช่น วิศวกรรมก่อสร้าง, โครงการโครงสร้างโครงสร้างสะพาน, การผลิตม้าหอ, และโครงการโครงสร้างกริด.
รายละเอียด:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มิลลิเมตร | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 200×75 มิลลิเมตร | ||
| ขนาดสูงสุด ความยาวของรังสี | 12000 มม | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | BT2 การประกอบการ | ||
| พลังงานของมอเตอร์ | 3x11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 200~3000 รอบ/นาที | ||
| กว้างขวางของหลุม | φ40 มม | ||
| พลังงานของมอเตอร์ | พลังการขับเคลื่อน servo motor | 2x3 กิโลกรัม | |
| พลังงานเครื่องขับเคลื่อนการตั้งตําแหน่ง | 2x3 กิโลกรัม | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
| ระบบไฮดรอลิก | ความดันปั๊มไฮดรอลิก | 7 MPa | |
| พลังงานของมอเตอร์ปั๊มน้ํามัน | 7kW | ||
| ระบบไฟฟ้า | วิธีควบคุม | PLC | |
| จํานวนแกน CNC | 7 | ||
| ขนาดรวม (L x W x H) | 32000x6200x4000 | ||
ลักษณะสินค้า
1เครื่องมือเครื่องจักรนี้ประกอบด้วยส่วนใหญ่ของร่างเครื่องจักรหลัก, ระบบอาหาร CNC, คอนเวียร์วัสดุ, ระบบไฟฟ้า, ระบบไฮดรอลิก, ระบบการเย็น, ระบบการหล่อลื่น, ถังขยะ,และส่วนประกอบอื่น ๆการใช้โครงสร้างเตียงคงที่และการตั้งค่าชิ้นงานที่เคลื่อนไหว เครื่องมือเครื่องมือเหมาะสําหรับการแปรรูปรั้ว H ในขนาดใหญ่มันอํานวยความสะดวกในการดําเนินงานการผลิตต่อเนื่องและมีระดับอัตโนมัติสูง.
2. ร่างเครื่องเจาะประกอบด้วยเตียง, ชุดโต๊ะเลื่อน CNC, อุปกรณ์สนับสนุน, อุปกรณ์กดด้านบน, อุปกรณ์กดด้านข้าง, และอุปกรณ์ตรวจจับส่วนประกอบของโต๊ะเลื่อน CNC ประกอบด้วยด้านคงที่, ด้านที่เคลื่อนไหว และโต๊ะเลื่อน CNC หน่วยบน กลุ่มโต๊ะเลื่อนประกอบด้วยแผ่นเลื่อน ฐานโต๊ะเลื่อน หัวหมุนหมุนหมุนกลไกความเร็วสูงกระบอกเครื่องมือ, มอเตอร์ความถี่แปรปรวน, มอเตอร์เซอร์โว, คู่นําเส้นและสกรูนํา, ซึ่งถูกออกแบบโดยเฉพาะเจาะจงสําหรับการเจาะรั้ว H.
3. ระบบอาหาร CNC ประกอบด้วยบราคเกต, เกียร์, ราค, servo มอเตอร์, reducers, และ manipulators.ทําให้สามารถให้ไฟ H-beam และการตั้งตําแหน่งของชิ้นงานอย่างแม่นยํา.
4. คอนเวียร์วัสดุถูกแบ่งเป็นคอนเวียร์ในอาหารและคอนเวียร์ออกอาหาร คอนเวียร์ในอาหารประกอบด้วยคอนเวียร์บราคเก็ต รอลเลอร์การสนับสนุนและอุปกรณ์ผลักข้างที่ถูกออกแบบให้บรรทุกแผ่นเหล็กที่มีโปรไฟล์, วางช่องว่างในทิศทาง Y และประสานงานกับอุปกรณ์อาหาร CNC สําหรับอาหารวัสดุใช้โดยเฉพาะในการขนชิ้นงานเสร็จ.
5ระบบเย็นใช้วิธีการเย็นภายในและภายนอก โดยใช้หมอกน้ํามันเพื่อเย็นหลุมเจาะ ข้อดีของมันประกอบด้วยปริมาตรของน้ําเย็นที่ต่ําที่สุด ซึ่งส่งเสริมประหยัดความเป็นมิตรต่อสิ่งแวดล้อม, และลดการสกัดของเครื่องเจาะ
6ระบบไฮดรอลิกใช้ในการให้พลังงานกับอุปกรณ์กดด้านบน, อุปกรณ์กดด้านข้าง, กระบอกเครื่องมือ, และส่วนประกอบอื่น ๆ ที่เกี่ยวข้อง
7ระบบปนูเมทิกถูกออกแบบมาเพื่อให้พลังงานสําหรับเครื่องมือ, กระบอกทดสอบ, และอุปกรณ์คล้ายกัน
8ระบบหล่อลื่นใช้การผสมผสานหล่อลื่นกลางและหล่อลื่นมือการหล่อลื่นกลางถูกนํามาใช้เป็นหลักในการหล่อลื่นในเวลาและปริมาณของหลักแนวทางนําและสกรูนํา.
9. ระบบควบคุมของเครื่องมือประกอบด้วยคอมพิวเตอร์เจ้าภาพ, PLC และส่วนประกอบอื่น ๆ ที่เกี่ยวข้อง. วิธีการเขียนโปรแกรม:โปรแกรมการประมวลผลถูกผลิตโดยการใส่ภาพวาด CAD หรือพารามิเตอร์การประมวลผลผ่านอินเตอร์เฟซ USB หรือคีย์บอร์ดโปรแกรมการประมวลผลเหล่านี้สามารถเก็บ, ถอน, แสดง, และสื่อสารในเวลาใด ๆ ตามหมายเลขส่วนเครื่องมือเครื่องสามารถไม่เพียงแค่ทําความเข้าใจการปรับมือและการควบคุมปริมาตรการการแปรรูปแต่ละ แต่ยังสามารถบรรลุการควบคุมอัตโนมัติอย่างเต็มที่สําหรับกระแสการทํางานการแปรรูปทั้งหมด.
ระหว่างการประกอบการแสดงตัวอย่าง and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsตัวอย่างที่แสดงในการแสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของอุปกรณ์ในการบรรลุตําแหน่งรูที่แม่นยําทําให้สะท้อนความแม่นยําและความน่าเชื่อถือสูงของมันในกรณีการใช้งานจริง.

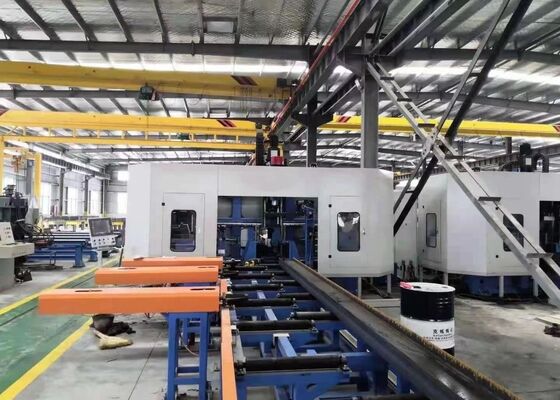

เครื่องเจาะเครื่องหมายและเครื่องตัดหาง H-Beam CNC ความเร็วสูงถูกนําไปใช้ในพื้นที่โรงงานผลิตโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันให้การแปรรูปความแม่นยําสําหรับ H-beam ที่ใช้ในโครงสร้างกรอบและการสนับสนุน, ทําให้มีรากฐานที่แข็งแกร่งสําหรับการประกอบที่มั่นคงของโครงสร้างเหล็กอุปกรณ์ดําเนินการเจาะแม่นยําสูงบน H-beam นี้ไม่เพียงแต่ปรับปรุงความมั่นคงโครงสร้างของสะพานด้วยประสิทธิภาพการดําเนินงานที่ดีที่สุด เครื่องนี้สามารถให้การสนับสนุนที่น่าเชื่อถือสําหรับภาคพื้นฐานสําคัญเหล่านี้ และรับประกันการดําเนินงานอย่างเรียบร้อยของโครงการที่เกี่ยวข้อง
