การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| Function: | Drilling and Marking | Angle size(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Max. length of raw material (m): | 14 | Marking force(kN): | 1000 |
| No. of character group: | 1 | No. of character: | 18 |
| Character size (mm): | 14*10*19 | Range of accurate distance(mm): | 50~220（Stepless） |

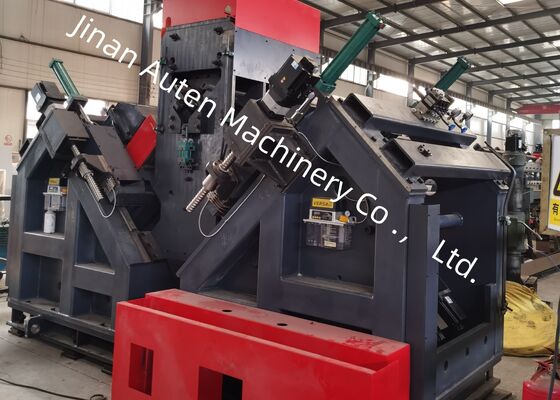

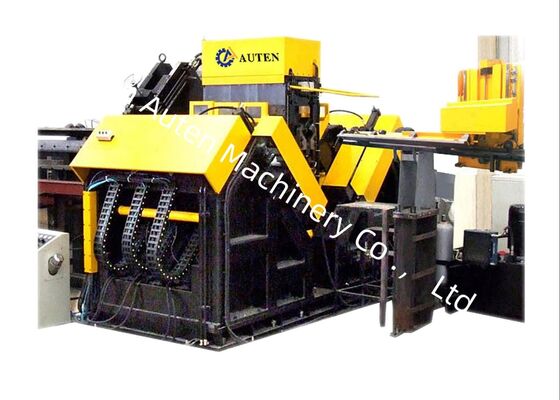

200m/min ความเร็วการตัดของเจาะ CNC มุมเจาะและ stamping เหล็กขนาดใหญ่ 9 CNC axes
การใช้สินค้า:
สายการผลิต CNC ช่องเจาะเหล็กนี้ถูกออกแบบมาโดยเฉพาะสําหรับการเจาะและการตีพิมพ์ของขนาดใหญ่โลหะมุมความแข็งแรงสูง วัสดุหลักที่ใช้เฉพาะในการผลิตหอคอยสายส่งสายการผลิตทําให้การแปรรูปความละเอียดสูงของหลุมทั้งหมดที่ต้องการบนเหล็กมุม, ให้คุณภาพหลุมที่ดีกว่า, ความแม่นยําตําแหน่งแม่นยํา, ประสิทธิภาพการผลิตที่โดดเด่นและผลงานที่ทันสมัย.
ปริมาตรหลัก:
| รุ่น | JNC2532 | ADM2532 | ADM3635 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 | ||
| เครื่องบดกระบวนการเจาะ | / | BT2 การประกอบการ | |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 | ||
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) | ||
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | 120-560, การปรับแปลงแบบไม่มีขั้นตอน | 6000 | |
| ความเร็วการตัดสูงสุดของเครื่องเจาะ (m/min) | / | 200 | |
| เครื่องแกน CNC | 3 | 9 | |
| ระยะของรอยหลัง (มม.) | 50-220 (ไม่มีขั้นตอน) | 50-330 (ไม่มีขั้นตอน) | |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 | ||
| พลังการตรา (kN) | 1000/1200 | ||
| Qty ของกลุ่มตัวอักษร | 4 | ||
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 | ||
| ด้านตัวละคร ((มม) | 14 × 10 × 19 | ||
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | การเย็นภายนอก | อากาศ atomization การเย็นภายในแห้ง | |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง | ||
| ขนาดรวม (m) | 32x7x25 | 34 × 8 × 3 | 34 × 8.9 × 3 |
ลักษณะสินค้า:
สายการผลิต CNC การเจาะเหลี่ยมเหล็ก มีลักษณะของอัตโนมัติสูงอุปกรณ์ที่ใช้กับระบบบรรทุกอัตโนมัติ องค์ประกอบด้วยช่องอาหารข้ามและรังบรรทุกหมุน หน่วยบรรทุกอัตโนมัติ, และส่วนประกอบอาหารวัสดุอัตโนมัติ การเจาะมุมเหล็กทั้งหมดและกระบวนการตรา stamping เหล็กสามารถดําเนินการสําเร็จในการผ่านเดียวผ่านสายการผลิตโดยไม่จําเป็นต้องมีส่วนร่วมมือระหว่างระยะการแปรรูปการจัดตั้งนี้ลดความเข้มข้นของแรงงานให้กับพนักงานปฏิบัติการอย่างมาก
หน่วยเครื่องหมายของสายการผลิตเครื่องเจาะและเครื่องหมายสแตนเลสมุมมีโครงสร้างกรอบปิดที่นํามาซึ่งความแข็งแรงทางโครงสร้างที่พิเศษและความมั่นคงในการทํางานอย่างต่อเนื่องหน่วยเครื่องหมายมีรองรับเตียงติดตั้งที่ฐานของเครื่อง, เตียงเคลื่อนไหว, และกล่องตัวอักษรหัวพิมพ์ที่ขับเคลื่อนด้วยไฮดรอลิกการดําเนินงานการตราสัญลักษณ์จะถูกดําเนินการในสถานที่ที่กําหนดไว้ในภาพวาดวิศวกรรมเพื่อขยายระยะการประมวลผลของเครื่องจักร, กลไกการปรับมือได้มีการบูรณาการเพิ่มเติม โดยการใช้กลไกนี้, ตําแหน่งตั้งของร่างกายเคลื่อนไหวตําแหน่งของตัวอักษรหัว อาจจะปรับ, ทําให้สามารถปรับปรุงให้กับตําแหน่งการระบุของผลิตภัณฑ์เหล็กมุม
กระบวนการเจาะของอุปกรณ์เจาะหอส่ง CNC ประสบความแม่นยําตําแหน่งที่ดีกว่ามีการส่งพลังงานผ่านระบบขับเคลื่อน rack-and-pinionมันยังมีหน่วยตรวจจับ rack-and-pinion และเครื่องปรับระดับตําแหน่งสําหรับการตอบสนองความแม่นยําตําแหน่ง ซึ่งรวมกันสร้างโครงสร้างการควบคุมวงจรปิดเต็มในขณะเดียวกัน, การเคลื่อนไหวของหัวแรงเจาะตามทิศทาง flange สองของเหล็กมุมถูกขับเคลื่อนโดยมอเตอร์ servo และส่งผ่านกลไกลูกกลม.การปรับแต่งนี้รับประกันความแม่นยําตําแหน่งเฉพาะเจาะจงของหลุมที่แปรรูปบนชิ้นงานสแตนเลสมุม.
คอมพิวเตอร์โฮสต์มีอินเตอร์เฟซภาษาจีน เพื่อให้ผู้ใช้งานทั่วไปสามารถใช้งานได้ง่ายมันมีฟังก์ชันในการแสดงรูปแบบของชิ้นงานและขนาดสอดคล้องของสถานที่รู, ทําให้การตรวจสอบดีที่สุด นอกจากนี้, มันสนับสนุนการนําเข้าโปรแกรมการประมวลผลชิ้นงานที่ผลิตโดยโปรแกรมโปรแกรมมืออาชีพการนําระบบจัดการที่ใช้คอมพิวเตอร์โฮสต์มาใช้ได้ ช่วยเพิ่มประสิทธิภาพในการเก็บและเรียกข้อมูลของโปรแกรมในการประมวลผลได้อย่างมาก.
ตัวอย่างการทดสอบเหล่านี้ครอบคลุมความหลากหลายของมาตรฐานและรูปแบบรูสําหรับเหล็กมุมที่ใช้ในการก่อสร้างหอไฟฟ้าสายส่งมันทําให้ลูกค้าหรือผู้ตรวจสอบในอนาคตสามารถตรวจสอบภาพการทํางานของอุปกรณ์โดยให้ข้อมูลที่ชัดเจนและเข้าใจได้ เพื่อประเมินว่า อุปกรณ์ตอบสนองความต้องการการผลิตเชิงปฏิบัติการในการผลิตหอไฟฟ้าสายส่งหรือไม่
In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand harsh weather conditions and heavy-duty loads—this equipment plays a pivotal role in processing angle steel components for the towers’ primary load-bearing frameworksมันสามารถดําเนินการเจาะและ stamping ประสิทธิภาพบนเหล็กมุมที่ใช้ในตัวหอคอย, cross-arms และส่วนอื่น ๆ ของโครงสร้างที่สําคัญรับประกันความแม่นยําด้านมิติที่โดดเด่นและความสมบูรณ์แบบของการเชื่อมต่อที่น่าเชื่อถือซึ่งในทางกลับกันยังคงความมั่นคงทางโครงสร้างของหอโอนไฟฟ้าตลอดระยะเวลาใช้งาน
