การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | ขนาดมุม (mm): | 40х40х3~ 100х100х10 |
|---|---|---|---|
| สูงสุด Punching (dia. х thi.) (มม.): | Φ26х10 | การเจาะแรง (kn): | 630 |
| กำลังทำเครื่องหมาย (kn): | 630 | แรงตัด (kN): | 1,000 |
| สูงสุด ความยาวของว่างเปล่า (M): | 12 | สูงสุด ความยาวของเสร็จแล้ว (M): | 8 |

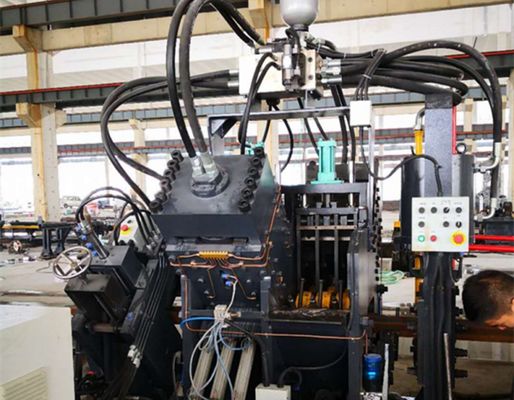

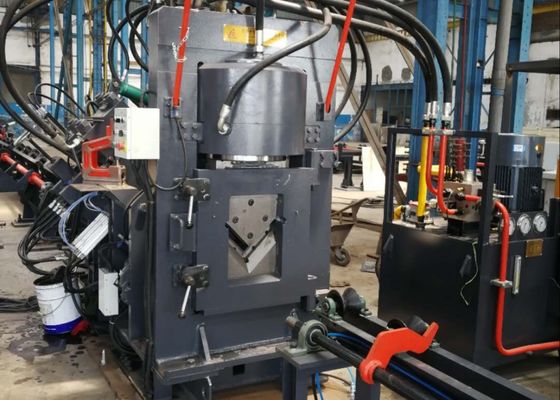

CNC Angle Line Machine ระบบไฟฟ้าไฮดรอลิกและปนิวเมติกสําหรับการเจาะ การตราการตัด
การนําเสนอสินค้า:
สายการผลิตเจนซีซีรีส์ความเร็วสูง CNC ช่องเจาะเหล็ก, การตราและการตัดเป็นหลักประกอบด้วยส่วนประกอบหลักรวมทั้งหน่วยเจาะ, หน่วยการตรา, หน่วยตัดเครื่องขนส่งข้าม, เครื่องขนส่งหมุน, เครื่องขนส่งอาหาร, เครื่องขนส่งปลด, เครื่องขนส่งอาหาร CNC, ระบบไฮดรอลิก, ระบบไฟฟ้าและระบบลมสายการผลิตนี้ถูกออกแบบโดยเฉพาะสําหรับการแปรรูปอัตโนมัติของเหล็กมุมในอุตสาหกรรมการผลิตหอคอย. การทํางานของการประมวลผลของมันถูกควบคุมโดยเทคโนโลยีจํานวน โดยมีความสามารถในการใช้งานที่ง่ายต่อผู้ใช้สูงและความสามารถในการผลิตขนาดใหญ่.
รายละเอียด:
| รุ่น | JNC1010 | JNC1412 | JNC1616 | JNC2020 |
| ขนาดมุม (mm) | 40x40x3~ 100x100x10 |
40x40x3~ 140x140x12 |
40x40x3~ 160x160x16 |
50x50x4~ 200x200x20 |
| ขนาดสูงสุด การเจาะ (Dia. х Thi.) (mm) | Φ26х10 | Φ26х12 | Φ26х16 | Φ26х20 |
| พลังกระแทก (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| พลังการตรา (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| พลังการตัด (kN) | 1000 | 2000 | 3000 | 2200/4300 |
| ความยาวสูงสุดของช่องว่าง (m) | 12 | 12 | 14 | 14 |
| ความยาวสูงสุดของเครื่องเสร็จ (m) | 8 | 8 | 12 | 12 |
| ปังต่อด้าน | 2 | 2 หรือ 3 | 3 | 3 |
| กลุ่มตัวอักษรหมาย | 4 | 4 | 4 | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 12 | 12/18 | 18 | 18 |
| ขนาดตัวอักษร ((mm) | 14x10x19 | |||
| เครื่องแกน CNC | 3 | |||
| โหมดการตัด | ใบมีดเดียว | มีใบสองใบ หรือ มีใบเดียว | ||
| วิธีการเย็น | เครื่องเย็นน้ํา/ เครื่องเย็นอากาศ/ เครื่องเย็นน้ํามัน | |||
| ความเร็วการให้อาหารในมุม (m/min) | 80 | 80 | 80 | 60 |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง | |||
| ขนาดรวม (m) | ประมาณ 25x6.5x25 | ประมาณ 25x6.5x25 | ประมาณ 32x7x3 | ประมาณ 32x7x3 |
ปริมาตรด้านบนสามารถปรับและเปลี่ยนตามความต้องการเฉพาะของลูกค้า
ลักษณะสินค้า:
1หน่วยเจาะมีชุดสองหรือสามชุด, ซึ่งสามารถตั้งค่ากับสามประเภทของเจาะที่มีกว้างที่แตกต่างกันสามชุดของเจาะตายถูกวางโดยการควบคุมจํานวนเพื่อปรับระยะ. หน่วยนี้สามารถเจาะทั้งรูกลมและรูโอวาล ความเร็วการให้อาหารและเจาะที่สูงของมันเพิ่มประสิทธิภาพการผลิตผลิตได้ถึง 9~10 ตันต่อการทํางานแปดชั่วโมง.
2หน่วยการตราใช้การออกแบบโครงสร้างปิดที่มีความแข็งแรงเหนือกว่า. มันพร้อมกับชุดของแคสเก็ตตัวอักษรสี่ที่เลือกผ่านการควบคุมโปรแกรมและระยะทางการตราสามารถตั้งค่าตามใจชอบ. นอกจากนี้, วิธีการทําเครื่องหมายแบบแผ่นมีให้เลือกเป็นการปรับแต่งระบบเครื่องหมายแผ่นประกอบด้วย 10 แถวของตัวอักษรและอนุญาตให้เลือกตัวอักษรอัตโนมัติโดยไม่ต้องการแทรกมือ, ทําให้มีผลลัพธ์ที่ดีต่อการติดป้าย
3หน่วยตัดใช้กลไกตัดใบเดียว การออกแบบโครงสร้างที่ได้รับการยอมรับสําหรับแรงตัดที่แข็งแกร่ง ไม่มีวัสดุเสียที่เกิดระหว่างการตัดทุกรอบและผิวตัดยังคงความเรียบร้อยและเรียบง่ายอย่างพิเศษกล่องใบมีดมีโครงสร้างเปิดประตูที่อํานวยความสะดวกในการเปลี่ยนใบมีดอย่างรวดเร็วและปลอดภัย
4. โต๊ะวัสดุแนวราบนําเหล็กมุมไปยังรากวัสดุหมุนราควัสดุหมุนทําให้การวางเหล็กมุมที่มั่นคงบนรถบรรทุกอาหาร.
5. ชิ้นงานถูก clamped และอาหารโดยรถรับประทาน CNC ที่ให้ความแม่นยําการตั้งตําแหน่งที่ดีที่สุดมีความสามารถในการควบคุมแบบปิดวงจร.
ตัวอย่างการทดสอบเหล่านี้มาจากเส้นการผลิตเหล็กมุม การเจาะ ตัด และการตราครอบคลุมรายละเอียดมาตรฐานและฉากการแปรรูปที่ใช้อย่างแพร่หลายในอุตสาหกรรมการผลิตหอคอยเหล็กมุมพวกเขาทําให้ผู้ใช้สามารถประเมินคุณภาพการแปรรูปของอุปกรณ์ โดยตรง ความละเอียดการทํางาน และมาตรฐานการฝีมือ
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers are required to withstand extreme meteorological conditions and heavy-duty loads—this equipment plays a critical role in processing the angle steel components that constitute the towers’ main frameworkมันสามารถดําเนินการเจาะและ stamping อย่างน่าเชื่อถือได้บนสแตนเลสมุมที่ใช้สําหรับร่างกายหอคอย cross-arm และองค์ประกอบโครงสร้างหลักอื่น ๆนี้รับประกันความแม่นยําขนาดแม่นยําและการทํางานเชื่อมต่อที่แข็งแรง, ทําให้รักษาความมั่นคงทางโครงสร้างโดยรวมของหอโอน
