การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การงอ | แรงดันถังน้ำมัน (kN): | 3150 |
|---|---|---|---|
| ขนาดดัดสองด้านด้านนอก (ส้นเท้าขึ้น) (มม.): | L80*7~L360*40 | องศาการดัดงอสองด้านด้านนอกสำหรับมุม (°): | 30 |
| ช่วงการดัดงอไปข้างหน้าของเหล็กฉาก (มม.): | L100*10~L300*30 | มุมเหล็กไปข้างหน้าองศาการดัดงอเดียว (°): | 20 |
| ความหนาของแผ่นดัด (มม.): | 2-20 | ความกว้างของแผ่นดัด (มม.): | 900 |
| ระดับการดัดงอของแผ่นเพลท (°): | 90 | ||
| เน้น: | เครื่องบิดมุม CNC พร้อมเครื่องทําความร้อน,เครื่องบิดช่อง CNC 950 มม,เครื่องตัดมุม CNC พร้อมถังน้ํามัน |
||

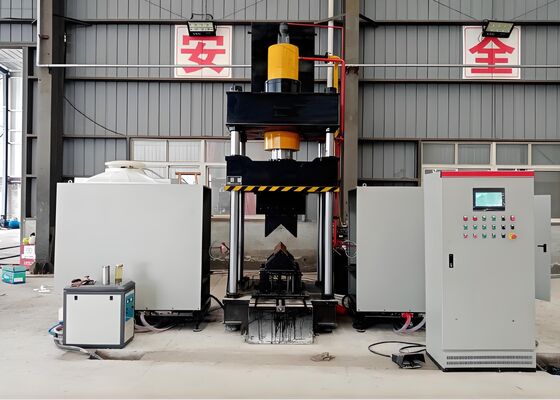

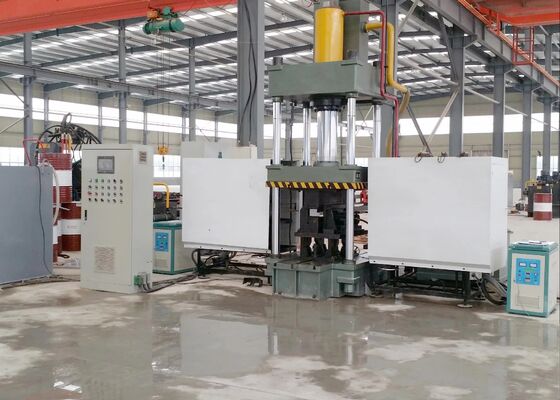

4.2x4.5x4.1m ขนาดรวม CNC Angle Channel Bending Heating Machine 950mm กระถางน้ํามัน
สาขาอุตสาหกรรมที่ใช้:
อุปกรณ์บิด CNC การทําความร้อนนี้ถูกออกแบบและนํามาใช้โดยเฉพาะสําหรับการแปรรูปบิดความแม่นยําของโปรไฟล์เหล็กมุมและแผ่นโลหะเรียบมันตอบโจทย์ความต้องการการผลิตหลักของอุตสาหกรรมรวมถึงการผลิตเหล็กโครงสร้าง, ผลิตส่วนประกอบเครื่องกล, และการแปรรูปโลหะสถาปัตยกรรม อุปกรณ์ที่มีความละเอียดการปั้นที่มั่นคงและการทํางานที่น่าเชื่อถืออุปกรณ์นี้รับรองว่าเหล็กมุมบิดและแผ่นโลหะตรงกับมาตรฐานขนาดและโครงสร้างที่เข้มงวดสําหรับการใช้งานอุตสาหกรรม, โดยอํานวยความสะดวกในการดําเนินการที่เรียบร้อยและมีประสิทธิภาพของกระบวนการผลิตถัดไป
รายละเอียด:
|
รุ่น
|
HQ250-700
|
HQ360-900
|
||
|
ความดันถังน้ํามัน (kN)
|
1600
|
3150
|
||
|
ขนาดโค้งข้างนอกสองด้าน (Heel up) (mm)
|
L80*7~L250*32
|
L80*7~L360*40
|
||
|
องศาบิดข้างนอกสองด้านสําหรับมุม (°)
|
30°
|
30°
|
||
|
ระยะโค้งแบบมุมเหล็กต่อหน้าแบบเดียว (มม.)
|
L80*7~L200*20
|
L100*10~L300*30
|
||
|
มุมเหล็กด้านหน้าระดับการบิดแบบเดียว (°)
|
20°
|
20°
|
||
|
ความหนาของแผ่นบิด (mm)
|
2 ~ 16
|
2 ~ 20
|
||
|
ความกว้างของแผ่นบิด (mm)
|
700
|
900
|
||
|
องศาการบิดสําหรับแผ่น (°)
|
90°
|
90°
|
||
|
ระยะมุมเปิดและปิด (mm)
|
L80*7~L200*16
|
L100*10~L300*30
|
||
|
มุมเปิดและมุมปิด (°)
|
16°
|
16°
|
||
|
ความเร็วของถังน้ํามัน (mm)
|
800
|
950
|
||
|
ความสูงการเปิดสูงสุด (mm)
|
1300
|
1400
|
||
|
พลังงานของมอเตอร์ (kW)
|
15
|
22
|
||
|
พลังงานทําความร้อน (kW)
|
60*2
|
120*2
|
||
|
แกน CNC
|
3
|
3
|
||
|
ความจุของถังน้ํามัน (L)
|
630
|
720
|
||
|
ขนาดรวม (m)
|
3.5x4.5x41
|
4.2x4.5x41
|
||
ลักษณะสินค้า:
1อุปกรณ์ที่มีเครื่องควบคุมปัญหาการทําโปรแกรม (PLC) ที่ควบคุมด้วยตัวเลข, เครื่องมีอินเตอร์เฟซจอสัมผัสสําหรับการใส่ข้อมูลและการตอบสนองสถานะในเวลาจริงส่งผลให้กระแสการทํางานที่เรียบง่ายและเน้นผู้ใช้งาน.
2. มันรวมเทคโนโลยีการทําความร้อนด้วยความถี่ ultrasonic ที่มีความฉลาดและรับประกันความสอดคล้องอย่างเต็มที่กับมาตรฐานการคุ้มครองสิ่งแวดล้อมของโรงงาน.
3การทํางานเป็นอุปกรณ์ที่บูรณาการหลายประการ ทําให้ไม่ต้องใช้เครื่องมือและการปรับปรุงรูปแบบแบบเพิ่มเติมส่งผลให้ดีที่สุดและเรียบง่ายการจัดทํากระบวนการผลิตทั้งหมด.
4มีฟังก์ชันการควบคุม CNC อุปกรณ์นี้รับประกันมุมการสร้างที่แม่นยําของชิ้นงาน โดยมีประสิทธิภาพในการรักษามาตรฐานคุณภาพสินค้าในขณะที่เพิ่มประสิทธิภาพการผลิต
5.มันรวมกับระบบไฮดรอลิกอิสระและระบบควบคุมไฟฟ้าส่งผลงานที่ปลอดภัยและน่าเชื่อถือและสนับสนุนการผลิตที่สูง
6สําหรับการแปรรูปเหล็กมุมที่มีขนาดไม่เกิน L100 × L100 × 10 (มิลลิเมตร) สามารถใช้เทคโนโลยีการกดเย็นในเงื่อนไขที่มุมบิดน้อยกว่า 5 องศา
7. ระยะเวลาวงจรเฉลี่ยสําหรับการกดเย็นคือ 10 วินาทีต่อหน่วยขณะที่วงจรการแปรรูปด้วยการทําความร้อนคือ 120 วินาทีต่อหน่วย (ขึ้นอยู่กับวัสดุที่แปรรูปจริงและนิติบุตรของมัน)นอกจากนี้, การแปรรูปชิ้นงานถูกดําเนินการเมื่ออุณหภูมิการทําความร้อนถึง 800 องศาเซลเซียส (คือสภาพร้อนแดง),โดยมีปริมาตรเฉพาะอย่างยิ่งขึ้นอยู่กับชนิดวัสดุที่แท้จริงและความต้องการมุมบิด.
8. ระหว่างกระบวนการทําความร้อนชิ้นงาน หลังจากที่ครบการปรับปรุงปริมาตรผู้ประกอบการสามารถเปิดฟังก์ชันการเริ่มต้นวงจร หรือใช้สวิทช์เท้าเพื่อเริ่มการทํางานแบบอัตโนมัติรายการการทํางานนี้เรียงลําดับครอบคลุมการให้อาหารการทําความร้อน การดําเนินการทําความร้อน การถอนหลังการทําความร้อนเสร็จ การใช้งานการบดชิ้นงาน การยกหัวความดัน และการถอนชิ้นงานสุดท้าย
9ในการประกอบการประกอบการทําความร้อนและการกดเย็นรวมกัน หลังจากที่การปรับปรุงปารามิเตอร์เสร็จสิ้น การกดเย็นสามารถดําเนินการโดยตรงไม่มีความต้องการสําหรับหัวความดันที่จะกลับไปยังตําแหน่งเริ่มต้นของมันแทนที่, เครื่องกดล่างขึ้นเพื่อสร้างช่องว่าง 100 มิลลิเมตร, สะดวกในการถอนชิ้นงานที่สะดวก. กระบวนการปฏิบัติการที่อัตโนมัตินี้เพิ่มประสิทธิภาพการปฏิบัติงานได้อย่างมีประสิทธิภาพ.
ตัวอย่างเหล่านี้มาจากสายการผลิตของอุปกรณ์การเจาะ, การตัดและการตราสัญลักษณ์ครอบคลุมรายละเอียดมาตรฐานและฉากการแปรรูปที่ใช้อย่างมากในอุตสาหกรรมหอคอยเหล็กมุมพวกเขาทําให้ผู้ใช้สามารถตรวจสอบโดยตรงคุณภาพการประมวลผลของอุปกรณ์, ความแม่นยําและมาตรฐานการประดิษฐ์ หลักตัวชี้วัดที่สะท้อนถึงความสามารถของอุปกรณ์ เพื่อตอบสนองความต้องการการทํางานที่เข้มงวดของการผลิตหอคอยเหล็กมุม.
In the construction of ultra-high voltage (UHV) transmission lines — where transmission towers are required to withstand extreme meteorological conditions and heavy loads — this equipment plays a pivotal role in processing the angle steel components that form the main framework of the towersมันสามารถทําการเจาะและ stamping อย่างน่าเชื่อถือได้บนเหล็กมุมที่ใช้สําหรับร่างกายหอคอย, cross-arms และส่วนโครงสร้างที่สําคัญอื่น ๆนี่ทําให้ความแม่นยําของมิติและความเชื่อมต่อที่แข็งแกร่งโดยการปกป้องความมั่นคงทางโครงสร้างโดยรวมของหอรับส่ง หลักฐานหลักสําหรับการดําเนินงานที่ปลอดภัยและไม่หยุดยั้งของระบบส่ง UHV
