การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การขุดเจาะและทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (M): | 14 | กำลังทำเครื่องหมาย (kn): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวละคร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50 ~ 220 （Stepless) |

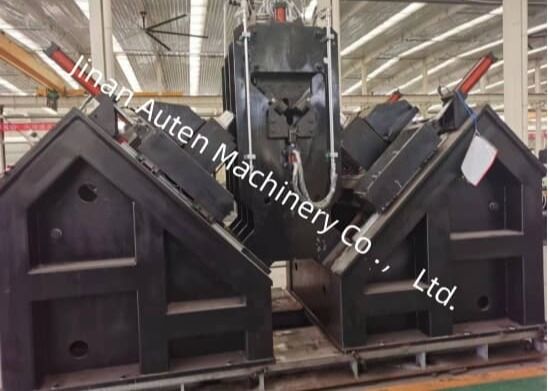

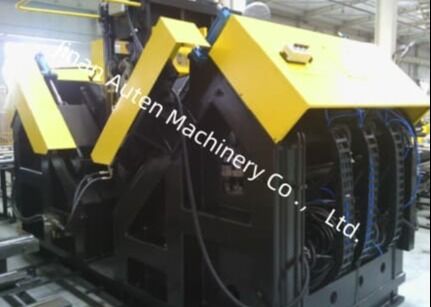

เครื่องเจาะและการตรา CNC Angle Line Machine Drill Bit การเย็นภายนอกด้วยสามแกน CNC
การใช้สินค้า:
สายการผลิต CNC Angle Steel Punching ที่ทําตามความต้องการนี้ถูกออกแบบมาโดยเฉพาะสําหรับกระบวนการเจาะและ stamping ขนาดใหญ่โลหะมุมความแข็งแรงสูง วัสดุสําคัญที่ใช้เฉพาะในการผลิตหอคอยสายส่งสายการผลิตทําให้การแปรรูปความละเอียดสูงของหลุมทั้งหมดที่ต้องการบนเหล็กมุม, ส่งผลิตคุณภาพหลุมที่ดีกว่า, ความแม่นยําตําแหน่งแม่นยํา, ประสิทธิภาพการผลิตที่พิเศษ,และฟังก์ชันอัตโนมัติที่ซับซ้อน.
ปริมาตรหลัก:
| รุ่น | JNC2532 | ADM2532 | ADM3635 |
| ขนาดมุม (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100 × 100 × 10 ~ 360 × 360 × 35 | |
| ความยาวสูงสุดของช่องว่าง ((m) | 14 | ||
| เครื่องบดกระบวนการเจาะ | / | BT2 การประกอบการ | |
| กว้างขวางการเจาะสูงสุด (มม) | ฟ40 | ||
| จํานวนของเครื่องเจาะในแต่ละด้าน (pcs) | 3 (ทั้งหมด 6 ในทั้งสองข้าง) | ||
| ความเร็วในการหมุนของ spindle มากที่สุด (r/min) | 120-560, การปรับแปลงแบบไม่มีขั้นตอน | 6000 | |
| ความเร็วการตัดสูงสุดของเครื่องเจาะ (m/min) | / | 200 | |
| เครื่องแกน CNC | 3 | 9 | |
| ระยะของรอยหลัง (มม.) | 50-220 (ไม่มีขั้นตอน) | 50-330 (ไม่มีขั้นตอน) | |
| ความเร็วการให้อาหารมุมสูงสุด (m/min) | 40 | ||
| พลังการตรา (kN) | 1000/1200 | ||
| Qty ของกลุ่มตัวอักษร | 4 | ||
| Qty. ของลักษณะในแต่ละกลุ่ม | 18 | ||
| ด้านตัวละคร ((มม) | 14 × 10 × 19 | ||
| ระบบปรับปรุงความเย็นของเครื่องเจาะ | การเย็นภายนอก | อากาศ atomization การเย็นภายในแห้ง | |
| โปรแกรมโหมด | ซอฟต์แวร์ล็อฟติ่ง หรือโปรแกรมคําสั่ง | ||
| ขนาดรวม (m) | 32x7x25 | 34 × 8 × 3 | 34 × 8.9 × 3 |
ลักษณะสินค้า:
สายการผลิต CNC การเจาะมุมเหล็ก มีความแตกต่างด้วยระดับอัตโนมัติสูงอุปกรณ์ที่ใช้กับระบบบรรจุอัตโนมัติ องค์ประกอบด้วยช่องอาหารข้ามและรังบรรจุหมุน, และโมดูลการให้อาหารวัสดุอัตโนมัติ การเจาะมุมเหล็กทั้งหมดและกระบวนการเครื่องหมาย stamping เหล็กสามารถดําเนินการในการผ่านเดียวของสายการผลิตโดยไม่จําเป็นต้องมีการลงมือในช่วงระยะการแปรรูปการปรับแต่งนี้ลดความเข้มข้นของแรงงานสําหรับบุคลากรปฏิบัติการ
หน่วยเครื่องหมายของสายการผลิตเครื่องเจาะและเครื่องหมายสแตนเลสมุมมีโครงสร้างกรอบปิดที่ให้ความแข็งแรงทางโครงสร้างที่โดดเด่นและความมั่นคงในการใช้งานที่ต่อเนื่ององค์กรการตราติดตั้งพร้อมกับการสนับสนุนเตียงที่มั่นคงกับฐานของเครื่อง, เตียงเคลื่อนไหว และกล่องตัวอักษรหัวพิมพ์ที่ทํางานด้วยไฮดรอลิก ตามคําสั่งที่ส่งผ่านระบบควบคุมคอมพิวเตอร์การดําเนินงานการตราสัญลักษณ์ถูกดําเนินการในสถานที่ที่กําหนดไว้ในภาพวาดทางวิศวกรรมเพื่อขยายขอบเขตการประมวลผลของเครื่องจักร มีกลไกการปรับด้วยมือเพิ่มเติมตําแหน่งของตัวอักษรหัว อาจจะปรับ, ทําให้สามารถปรับปรุงให้กับตําแหน่งการระบุของผลิตภัณฑ์เหล็กมุม
กระบวนการเจาะของอุปกรณ์เจาะหอส่ง CNC ประสบความแม่นยําตําแหน่งที่ดีกว่าเครื่องขนส่งพลังงานผ่านระบบขับเคลื่อน rack-and-pinionมันยังมีอุปกรณ์ประกอบการตรวจจับ rack-and-pinion และเครื่องปรับรหัสรับรู้ตําแหน่งสําหรับการตอบสนองความแม่นยําของตําแหน่ง ซึ่งรวมกันสร้างสถาปัตยกรรมการควบคุมวงจรปิดที่สมบูรณ์แบบในขณะเดียวกัน, การเคลื่อนไหวของหัวแรงเจาะตามทิศทาง flange สองของเหล็กมุมถูกขับเคลื่อนโดย servo มอเตอร์และส่งผ่านกลไกลูกกลม.การปรับแต่งนี้รับประกันความแม่นยําตําแหน่งเฉพาะเจาะจงของหลุมที่แปรรูปบนชิ้นงานสแตนเลสมุม.
คอมพิวเตอร์โฮสต์มีอินเตอร์เฟซภาษาจีน เพื่อให้ผู้ใช้งานทั่วไปสามารถใช้งานได้ง่ายมันมีฟังก์ชันในการแสดงรูปแบบของชิ้นงานและขนาดสอดคล้องของสถานที่รู, ทําให้การตรวจสอบเรียบง่าย. นอกจากนี้, มันสนับสนุนการนําเข้าโปรแกรมการประมวลผลชิ้นงานที่ผลิตโดยโปรแกรมโปรแกรมมืออาชีพ.การนํามาใช้ระบบจัดการที่ใช้คอมพิวเตอร์โฮสต์ จะช่วยเพิ่มประสิทธิภาพในการเก็บและค้นหาโปรแกรมการประมวลผลได้อย่างมาก.
ตัวอย่างการทดสอบเหล่านี้ครอบคลุมขอบเขตที่ครบถ้วนของมาตรฐานนิยามและการตั้งรูสําหรับเหล็กมุมที่ใช้ในการก่อสร้างหอไฟฟ้าสายส่งมันทําให้ลูกค้าหรือผู้ตรวจสอบในอนาคตสามารถตรวจสอบการทํางานของอุปกรณ์ได้, ทําให้มีการอ้างอิงที่สัมผัสและเข้าใจได้ เพื่อการประเมินว่าอุปกรณ์นั้นตรงกับความต้องการการผลิตจริงของการผลิตหอไฟฟ้าสายส่งหรือไม่
In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in processing angle steel components for the towers’ primary load-bearing frameworksมันทํางานอย่างมีประสิทธิภาพในการเจาะและการตีพิมพ์การดําเนินงานบนเหล็กมุมที่ใช้ในตัวหอคอย, cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆ,รับประกันความแม่นยําด้านมิติที่พิเศษ และความสมบูรณ์แบบของเชื่อมต่อที่น่าเชื่อถือซึ่งในทางกลับกันยังคงความมั่นคงของโครงสร้างของหอโอนไฟฟ้าตลอดระยะเวลาใช้งาน
