4000x4000mm ขนาดชิ้นงาน เครื่องเจาะโลหะแผ่น CNC 80mm กว้างเจาะสูงสุด

เครื่องเจาะโลหะแผ่น CNC ขนาด 4000x4000 มม. เส้นผ่านศูนย์กลางการเจาะสูงสุด 80 มม.

การประยุกต์ใช้งาน:

อุปกรณ์นี้ได้รับการออกแบบมาเพื่อใช้ในการเจาะ คว้านรู คว้านเกลียว กัด และคว้านบนแผ่นและส่วนประกอบโครงสร้างเป็นหลัก ให้ประสิทธิภาพในการเจาะรูที่มีประสิทธิภาพสำหรับชิ้นงาน รวมถึงหน้าแปลน ดิสก์ วงแหวน และแผ่นที่มีความหนาอยู่ในช่วงการทำงานที่มีประสิทธิภาพ สามารถประมวลผลผ่านรูและรูบอดได้ เข้ากันได้กับทั้งส่วนประกอบวัสดุเดียวและวัสดุคอมโพสิต เครื่องมือเครื่องจักรมีระบบควบคุมดิจิทัลสำหรับกระบวนการตัดเฉือน ทำให้มั่นใจได้ถึงความสะดวกในการใช้งานเป็นพิเศษ ช่วยอำนวยความสะดวกในการผลิตอัตโนมัติ ความแม่นยำสูง หลากหลาย และขนาดใหญ่

ข้อมูลจำเพาะ:

โครงสร้างอุปกรณ์:

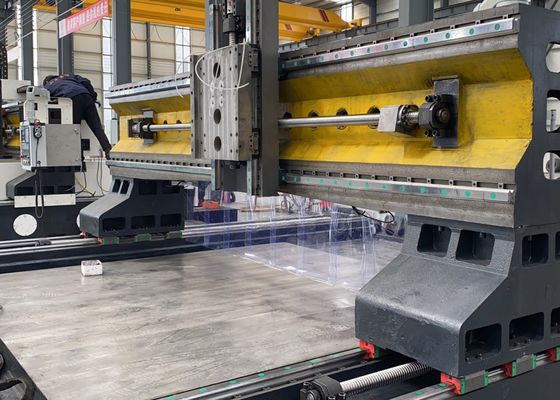

อุปกรณ์นี้ประกอบด้วยโต๊ะทำงานแบบหล่อ เตียงโครงสร้างแบบเคลื่อนที่ แคร่เลื่อน หัวกำลังเจาะและกัด ระบบหล่อลื่นและป้องกันอัตโนมัติ หน่วยทำความเย็นแบบหมุนเวียน ระบบควบคุมตัวเลข และระบบไฟฟ้า รางนำทางแบบลูกกลิ้งให้การรองรับที่มั่นคงและการนำทางที่แม่นยำ ในขณะที่ไดรฟ์สกรูบอลที่มีความแม่นยำสูงรับประกันความแม่นยำในการวางตำแหน่งที่เหนือกว่าและความสามารถในการทำซ้ำที่ยอดเยี่ยม

คุณสมบัติของผลิตภัณฑ์

1. เตียงและโต๊ะทำงาน:
เตียงและโต๊ะทำงานทำจากเหล็กหล่อสีเทา (HT250) เป็นชิ้นเดียว ผ่านการอบอ่อนและบ่มรองลงมา จากนั้นจึงนำไปกลึงอย่างแม่นยำเพื่อให้มั่นใจถึงความแข็งแกร่งแบบไดนามิกและสแตติกที่โดดเด่นโดยไม่มีการเสียรูป พื้นผิวโต๊ะทำงานมีร่อง T ที่ผ่านการกลึงอย่างแม่นยำในรูปแบบที่เหมาะสมที่สุด ช่วยให้ยึดชิ้นงานได้อย่างปลอดภัย ฐานเตียงติดตั้งรางนำทางเชิงเส้นความแม่นยำสูงสองรางในแต่ละด้าน ทำให้มั่นใจได้ถึงการกระจายแรงที่สม่ำเสมอทั่วทั้งแคร่รางนำทาง และช่วยเพิ่มความแข็งแกร่งของเครื่องมือเครื่องจักร ตลอดจนความต้านทานแรงดึงและแรงอัด ระบบขับเคลื่อนใช้เซอร์โวมอเตอร์ AC คู่กับชุดสกรูบอลที่มีความแม่นยำสำหรับการขับเคลื่อนแบบทวิภาคี ทำให้โครงสร้างสามารถเคลื่อนที่ไปตามแกน Y ได้ สลักปรับระดับที่ปรับได้ถูกวางไว้อย่างมีกลยุทธ์บนฐานเตียง ทำให้สามารถปรับเทียบแนวการจัดตำแหน่งแนวนอนของเตียงและโต๊ะทำงานได้อย่างสะดวก

2. โครงสร้างแบบเคลื่อนที่:
โครงสร้างแบบเคลื่อนที่สร้างจากเหล็กหล่อสีเทา (HT250) โดยมีรางนำทางเชิงเส้นแบบลูกกลิ้งรับน้ำหนักสูงพิเศษสองรางติดตั้งที่ด้านหน้า ชุดประกอบสกรูบอลที่มีความแม่นยำสูงคู่กับเซอร์โวมอเตอร์ช่วยอำนวยความสะดวกในการเคลื่อนที่ของแกน X ของสไลด์หัวกำลัง หัวกำลังเจาะติดอยู่กับสไลด์หัวกำลังเพื่อการดำเนินการ

3. แคร่เลื่อน:
แคร่เลื่อนเป็นส่วนประกอบโครงสร้างเหล็กหล่อที่มีความแม่นยำ ออกแบบมาเพื่อความแข็งแกร่งและความเสถียรในการทำงานที่เหมาะสมที่สุด ติดตั้งรางนำทางเชิงเส้น CNC ที่มีความจุสูงสองราง ชุดประกอบสกรูบอลที่มีความแม่นยำสูง และตัวลดเกียร์ดาวเคราะห์ความแม่นยำสูงที่เชื่อมต่อกับเซอร์โวมอเตอร์ AC กระบอกสูบถ่วงดุลก๊าซไนโตรเจนถูกรวมเข้าในการออกแบบ ชดเชยน้ำหนักของหัวกำลังเพื่อลดภาระบนสกรูบอลและยืดอายุการใช้งาน ชุดประกอบขับเคลื่อนหัวกำลังเจาะเพื่อดำเนินการเคลื่อนที่ตามแกน Z ทำให้สามารถทำงานหลักได้ รวมถึงการเคลื่อนที่อย่างรวดเร็ว การป้อนงาน การดึงกลับอย่างรวดเร็ว และการหยุดวางตำแหน่งที่แม่นยำ นอกจากนี้ยังติดตั้งความสามารถในการทำลายเศษอัตโนมัติ การอพยพเศษ และความสามารถในการหยุดโปรแกรมเพื่อเพิ่มประสิทธิภาพในการตัดเฉือนและการควบคุมกระบวนการ

.

เครื่องจักรอุตสาหกรรม CNC แบบโครงสร้างประสิทธิภาพสูงนี้ทุ่มเทให้กับการเจาะและการทำเครื่องหมายสำหรับส่วนประกอบแผ่นและโลหะแผ่น ได้รับการออกแบบอย่างพิถีพิถันเพื่อให้การตัดเฉือนชิ้นงานประเภทแผ่นและชิ้นส่วนโครงสร้างที่มีความแม่นยำ พร้อมความสามารถในการปรับตัวพิเศษสำหรับการประมวลผลหน้าแปลน ดิสก์ วงแหวน แผ่นเรียบ และส่วนประกอบที่คล้ายคลึงกัน ข้อกำหนดหลักคือความหนาของชิ้นงานต้องเป็นไปตามพารามิเตอร์การตัดเฉือนที่มีประสิทธิภาพที่ตั้งไว้ล่วงหน้าของเครื่องอย่างเคร่งครัด

ในโรงงานผลิตโครงสร้างเหล็ก อุปกรณ์นี้จะทำการเจาะและกัดอย่างแม่นยำบนแผ่นโครงสร้างและส่วนประกอบเชื่อมต่อ ซึ่งเป็นการวางรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ภายในภาคพลังงานลม อุปกรณ์นี้ให้โซลูชันการตัดเฉือนที่มีความแม่นยำสูงสำหรับหอและหน้าแปลนกังหันลม ซึ่งเป็นกระบวนการที่สำคัญที่ช่วยให้ส่วนประกอบเหล่านี้สามารถทนต่อสภาพแวดล้อมที่รุนแรง (เช่น ลมแรง การเปลี่ยนแปลงอุณหภูมิ) สำหรับโครงการก่อสร้างสะพาน อุปกรณ์จะประมวลผลคานสะพานและโครงรองรับ ทำให้เกิดการเชื่อมต่อที่มั่นคงและทนทานซึ่งออกแบบมาให้ทนทานต่อภาระแบบไดนามิกระหว่างอายุการใช้งานที่ยาวนานของสะพาน
