การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 1250x600มม |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 200×75มม | ความยาวลำแสงสูงสุด: | 12000มม |
| แกนหมุนหลัก: | 3 | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 3*11kw | ความเร็วแกนหมุน: | 200～3000 รอบ/นาที |
| เน้น: | เครื่องเจาะขั้ว CNC ขนาด 1250x600mm,เครื่องเจาะรูขนาดสูงสุด 40 มม.,สายการเจาะคาน CNC ขนาดใหญ่ |
||

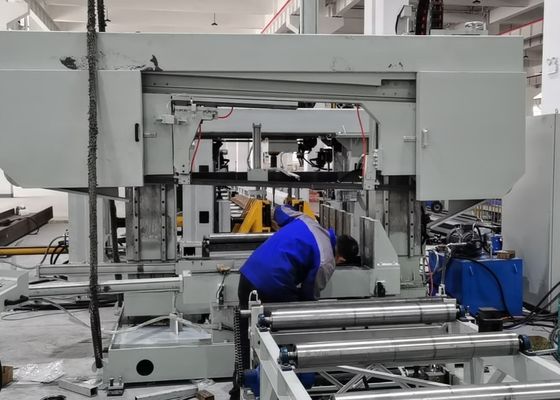

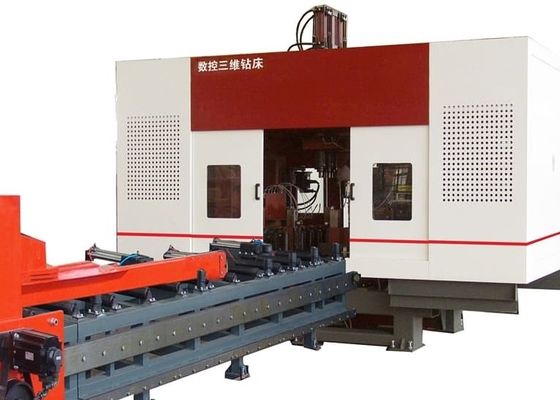

1250x600mm ขนาดสูงสุด ความกว้าง X ความสูง CNC 3D Beam Drilling Machine Line 40mm กว้างรูสูงสุด
การใช้งาน:
ศูนย์แปรรูปนี้ถูกออกแบบเป็นหลักสําหรับการเจาะบนรั้ว H อุปกรณ์พร้อมกับสามสปินด์เจาะความแม่นยําความเร็วสูงมันทํากระบวนการเจาะบนชิ้นงานด้วยประสิทธิภาพที่พิเศษด้วยความแม่นยําในการแปรรูปที่เหนือกว่าและการใช้งานที่สะดวกต่อผู้ใช้งาน อุปกรณ์นี้เป็นทางแก้ไขที่มีประสิทธิภาพสูงที่จําเป็นในภาคโครงสร้างเหล็กมันถูกใช้อย่างมากในอุตสาหกรรมสําคัญรวมถึงวิศวกรรมก่อสร้าง, โครงการก่อสร้างโครงสร้างสะพาน, การผลิตหมากหอคอย, และโครงการโครงสร้างกริด.
รายละเอียด:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 1250x600 มิลลิเมตร | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 200×75 มิลลิเมตร | ||
| ขนาดสูงสุด ความยาวของรังสี | 12000 มม | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | BT2 การประกอบการ | ||
| พลังงานของมอเตอร์ | 3x11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 200~3000 รอบ/นาที | ||
| กว้างขวางของหลุม | φ40 มม | ||
| พลังงานของมอเตอร์ | พลังการขับเคลื่อน servo motor | 2x3 กิโลกรัม | |
| พลังงานเครื่องขับเคลื่อนการตั้งตําแหน่ง | 2x3 กิโลกรัม | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
| ระบบไฮดรอลิก | ความดันปั๊มไฮดรอลิก | 7 MPa | |
| พลังงานของมอเตอร์ปั๊มน้ํามัน | 7kW | ||
| ระบบไฟฟ้า | วิธีควบคุม | PLC | |
| จํานวนแกน CNC | 7 | ||
| ขนาดรวม (L x W x H) | 32000x6200x4000 | ||
ลักษณะสินค้า
1เครื่องมือเครื่องจักรนี้ประกอบด้วยส่วนใหญ่ของร่างเครื่องจักรหลัก ระบบอาหาร cnc เครื่องขนส่งวัสดุ ระบบไฟฟ้า ระบบไฮดรอลิก ระบบการเย็น ระบบการหล่อลื่น กล่องขยะและส่วนอื่น ๆเครื่องมือเครื่องจักรมีโครงสร้างเตียงคงที่และโครงสร้างชิ้นงานเคลื่อนไหว, ซึ่งเหมาะสําหรับการแปรรูปเหล็กขนาดใหญ่ทรง H, เหมาะสําหรับการผลิตต่อเนื่อง, และมีระดับอัตโนมัติสูง
2. เครื่องเจาะร่างกายประกอบด้วยเตียง, องค์ประกอบโต๊ะเลื่อน CNC, อุปกรณ์สนับสนุน, อุปกรณ์กดด้านบน, อุปกรณ์กดด้านข้าง, อุปกรณ์การตรวจจับและอื่น ๆส่วนของตารางเลื่อนการควบคุมเลขคือด้านคงที่, ด้านเคลื่อนไหวและหน่วยด้านบนของเครื่องควบคุมเลข โต๊ะเลื่อนส่วนประกอบของโต๊ะเลื่อนประกอบด้วยแผ่นเลื่อน, ที่นั่งโต๊ะเลื่อน, หัว, สปินด์กลความเร็วสูง,กระบอกเครื่องมือ, มอเตอร์แปลงความถี่, มอเตอร์เซอร์โว, คู่นําเส้น, สกรูนํา, ฯลฯ, ซึ่งใช้ในการเจาะเหล็กทรง H.
3. ระบบอาหาร CNC ประกอบด้วยบราคเก็ต, เกียร์, ราค, มอเตอร์ servo, เครื่องลดและ manipulatorเครื่องยนต์ servo ขับเคลื่อนตัวควบคุมที่จะขับเคลื่อนเหล็กทรง H เพื่อเคลื่อนที่ในทิศทาง X เพื่อให้อาหารเหล็กทรง Hซึ่งสามารถทําการตั้งตําแหน่งของชิ้นงานได้อย่างแม่นยํา
4. คอนเวียร์วัสดุแบ่งออกเป็นคอนเวียร์อาหารวัสดุและคอนเวียร์อาหารออก. คอนเวียร์อาหารประกอบด้วยการสนับสนุนคอนเวียร์, รอลเลอร์สนับสนุน, อุปกรณ์ผลักข้าง, ฯลฯที่ใช้ในการขนสแตนเลสโพรฟิลโล่ง, วางสแตนเลสเปล่งในทิศทาง Y และร่วมมือกับอุปกรณ์อาหาร CNC เพื่อให้อาหาร.,ที่ใช้ในการขนชิ้นงานเสร็จ
5ระบบเย็นใช้วิธีการเย็นภายในและภายนอกเพื่อเย็นหลุมเจาะด้วยหมอกน้ํามัน ข้อดีของมันคือปริมาณของน้ําเย็นเล็ก ประหยัดค่าใช้จ่าย, สะอาดต่อสิ่งแวดล้อมและสามารถลดการสกัดของเครื่องเจาะ.
6ระบบไฮดรอลิกใช้เพื่อให้พลังงานสําหรับอุปกรณ์กดด้านบน, อุปกรณ์กดด้านข้าง, กระบอกมีด, ฯลฯ
7ระบบลมใช้ในการให้พลังงานสําหรับเครื่องปั่น, กระปุกทดสอบ, ฯลฯ
8ระบบหล่อลื่นใช้การผสมผสานหล่อลื่นกลางและหล่อลื่นมือการหล่อลื่นแบบกลางใช้เป็นหลักในการหล่อลื่นเวลาและปริมาณของนําเส้นหลักและสกรูนํา.
9ระบบควบคุมของเครื่องมือเครื่องจักรประกอบด้วยคอมพิวเตอร์เจ้าภาพ, PLC และอื่น ๆ วิธีการเขียนโปรแกรม:input CAD drawings or processing parameters ผ่าน USB interface หรือคีย์บอร์ด เพื่อสร้างโปรแกรมการประมวลผลโปรแกรมการประมวลผลสามารถเก็บ, กลับมา, แสดงและสื่อสารในเวลาใด ๆ ตามหมายเลขส่วน.เครื่องมือเครื่องจักรสามารถไม่เพียงแค่ทําความเข้าใจการปรับมือและการควบคุมของแต่ละปริมาตรการแปรรูป, แต่ยังทําการประมวลผลการควบคุมอัตโนมัติของกระบวนการทั้งหมด.
ในการแสดงตัวอย่างการประกอบการ, ราง CNC และแผ่นโลหะเจาะ, การตรา and shearing machine can effectively showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of diverse dimensionsตัวอย่างที่นําเสนอในช่วงการแสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของอุปกรณ์ในการบรรลุตําแหน่งรูที่แม่นยําทําให้มีความแม่นยําสูงและความน่าเชื่อถือได้อย่างเต็มที่ในกรณีการใช้งานในโลกจริง.
เครื่องเจาะเครื่องหมายและเครื่องตัดหาง H-Beam CNC ความเร็วสูงถูกใช้เป็นหลักในสถานที่ผลิตโครงสร้างเหล็กและแผนกก่อสร้างสะพานภายในโรงงานงานโครงสร้างเหล็ก, มันให้การแปรรูปความแม่นยําสําหรับ H-beam ที่ใช้ในโครงสร้างกรอบและการสนับสนุนในกรณีก่อสร้างสะพาน, อุปกรณ์ดําเนินการเจาะความละเอียดสูงบน H-beamมีประสิทธิภาพในการดําเนินงานที่โดดเด่น, เครื่องจักรจะให้การสนับสนุนที่น่าเชื่อถือสําหรับภาคพื้นฐานที่สําคัญเหล่านี้ และรับประกันการดําเนินการอย่างต่อเนื่องของโครงการที่เกี่ยวข้อง
