รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 500 × 500 มม. |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 100 × 100 มม. | ความยาวลำแสง: | 2000 ～ 13000 มม. |
| เหล็กช่อง: | 10#～ 40# | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 11กิโลวัตต์ | ความเร็วแกนหมุน: | 100 ～ 3000 r/min |
| เน้น: | เครื่องเจาะบีม CNC ความเร็วสูง,เครื่องเจาะ CNC รุ่น BHD,เครื่องเจาะบีม 100-3000 รอบต่อนาที |
||

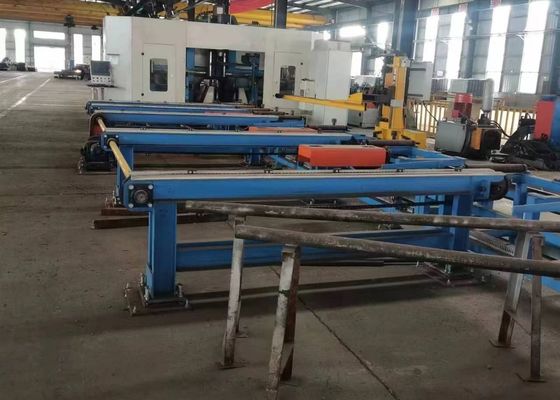

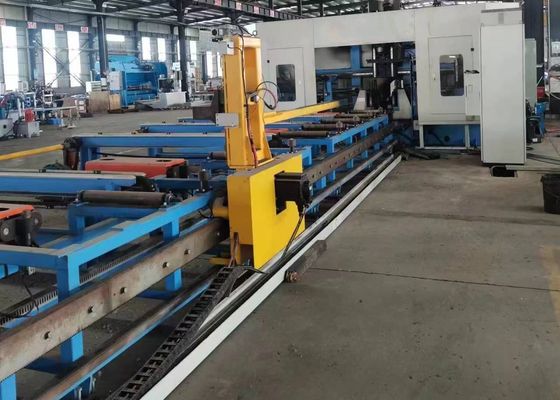

3 Tool Magazine BHD Series CNC High Speed Drilling Machine For Beam 100-3000r/Min Spindle Speed
การใช้งาน:
เครื่องเจาะและตัดเหล็ก H-beam CNC เป็นเครื่องจักรที่ออกแบบมาเพื่อการเจาะ การต๊าป การมาร์ก และการเซาะร่องเหล็ก H-beam เหล็กราง เหล็กฉาก และวัสดุเหล็กประเภทอื่นๆ เหมาะสำหรับการใช้งานในอุตสาหกรรมโครงสร้างเหล็ก เช่น การก่อสร้าง การสร้างโรงจอดรถ การผลิตเสาส่งไฟฟ้า และโครงการโครงสร้างแบบกริด
ข้อมูลจำเพาะ:
|
รุ่น |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
ความกว้างเหล็ก H ช่วง 40 |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
ความสูงเหล็ก H ช่วง 40 |
100~500 | 100~500 | 100~500 | 100~600 |
|
ความสูงเหล็กราง ช่วง 40 |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
ความสูงเหล็กราง ช่วง 40 |
100~250 | 100~250 | 100~250 | 100~300 |
|
12 หรือ 15 (อุปกรณ์เสริม) (มม.)40 |
11/ 15 | 11/ 15 | ความยาวชิ้นงานสูงสุด (ม.) | ความยาวชิ้นงานสูงสุด (ม.) |
|
12 หรือ 15 (อุปกรณ์เสริม) จำนวนหัวเจาะ |
รวม 3 หัวเจาะ หัวเจาะหนึ่งหัวอยู่ที่ชุดบน ด้านซ้ายและด้านขวาตามลำดับ | |||
|
รูปทรงรูหัวเจาะ BT40 |
BT40 |
|||
|
BT40 BT40 |
40 | 40 | 40 | 40 |
|
40 กำลังมอเตอร์หัวเจาะ (กิโลวัตต์) |
11/ 15 | 11/ 15 | 11/ 15 | 11/ 15 |
|
ความเร็วรอบหัวเจาะ (รอบ/นาที) 100~3000 |
100~3000 | ความเร็วป้อนหัวเจาะ (เมตร/นาที) | ความเร็วป้อนหัวเจาะ (เมตร/นาที) | ความเร็วป้อนหัวเจาะ (เมตร/นาที) |
|
0~10 0~10 |
0~40 | 0~40 | 0~40 | 0~40 |
|
0~20 ประเภทแม็กกาซีนเครื่องมือ และความจุ |
3 | 3 | 3 | 3 |
|
3 ประเภทแม็กกาซีนเครื่องมือ และความจุ |
แบบแถว, 3x4 (อุปกรณ์เสริม) | การพิมพ์แบบแผ่นดิสก์, 36 ตัวอักษร, ขนาดตัวอักษร Φ10มม. | การพิมพ์แบบแผ่นดิสก์, 36 ตัวอักษร, ขนาดตัวอักษร Φ10มม. | การพิมพ์แบบแผ่นดิสก์, 36 ตัวอักษร, ขนาดตัวอักษร Φ10มม. |
|
ระบบ CNC เยอรมนี, ญี่ปุ่น, จีน INVT |
ประมาณ 32x5x3.5 | ประมาณ 32x5x3.5 | ประมาณ 32x5x3.5 | ประมาณ 32x5x3.5 |
|
ประมาณ 33x5.5x3.5 ประมาณ 33x5.5x3.5ประมาณ 33x6x3.5 |
กำลังไฟฟ้ารวม (กิโลวัตต์) | |||
|
ประมาณ 55 ประมาณ 55 |
ประมาณ 60 |
|||
| ประมาณ 60 |
พารามิเตอร์ข้างต้นสามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะของลูกค้า |
|||
| 1. อุปกรณ์เจาะเฉพาะทางที่จำเป็นสำหรับอุตสาหกรรมโครงสร้างเหล็กก่อสร้าง | 2. สามารถเจาะรูบนสามพื้นผิวของเหล็ก H-beam และเหล็กรางได้พร้อมกัน ให้ความแม่นยำและประสิทธิภาพสูง | |||
|
3. ติดตั้งแกน CNC 7 แกน สามารถป้อนและกำหนดตำแหน่งได้อย่างแม่นยำโดยอัตโนมัติ 4. รองรับการอ่านแบบวาด AUTOCAD และ DSTV และสามารถแปลงเป็นโปรแกรมการผลิตได้ |
คุณสมบัติผลิตภัณฑ์ | 2. ใช้หัวเจาะความเร็วสูง BT40 สามหัวสำหรับการเจาะบนสามพื้นผิวของเหล็ก H-beam ติดตั้งดอกสว่านคาร์ไบด์ และความเร็วรอบหัวเจาะสามารถสูงถึง 3000 รอบต่อนาที ทำให้มั่นใจได้ถึงประสิทธิภาพการผลิตที่สูงและประสิทธิภาพการเจาะที่ยอดเยี่ยม นอกจากนี้ เศษโลหะที่เกิดขึ้นระหว่างกระบวนการเจาะจะถูกลำเลียงผ่านสายพานลำเลียงเศษโลหะแบบโซ่ | 2. ใช้หัวเจาะความเร็วสูง BT40 สามหัวสำหรับการเจาะบนสามพื้นผิวของเหล็ก H-beam ติดตั้งดอกสว่านคาร์ไบด์ และความเร็วรอบหัวเจาะสามารถสูงถึง 3000 รอบต่อนาที ทำให้มั่นใจได้ถึงประสิทธิภาพการผลิตที่สูงและประสิทธิภาพการเจาะที่ยอดเยี่ยม นอกจากนี้ เศษโลหะที่เกิดขึ้นระหว่างกระบวนการเจาะจะถูกลำเลียงผ่านสายพานลำเลียงเศษโลหะแบบโซ่ | 3. ระบบหล่อเย็นใช้เทคโนโลยีการหล่อเย็นแบบละอองน้ำ โดยรวมฟังก์ชันการหล่อเย็นทั้งภายในและภายนอก กล่องหัวเจาะแต่ละอันมีหัวฉีดหล่อเย็นภายนอกเฉพาะและขั้วต่อหล่อเย็นภายใน ซึ่งสามารถเลือกใช้ได้ตามความต้องการในการเจาะเฉพาะ สามารถใช้การหล่อเย็นภายในและภายนอกแยกกันหรือพร้อมกันก็ได้ |
| 4. สามารถกำหนดค่าระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) ได้ตามความต้องการของลูกค้า ระบบนี้ช่วยลดความจำเป็นในการเปลี่ยนเครื่องมือด้วยตนเอง ซึ่งช่วยประหยัดเวลาในการทำงานและเพิ่มประสิทธิภาพการทำงานโดยรวม | เครื่องเจาะ มาร์ก และตัดเหล็ก H-beam CNC ความเร็วสูง ส่วนใหญ่ใช้ในโรงงานโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ในโรงงานโครงสร้างเหล็ก เครื่องจักรจะทำการผลิตที่แม่นยำบนเหล็ก H-beam ที่ใช้สำหรับโครงสร้างและส่วนรองรับ ซึ่งเป็นรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็ก ในสถานการณ์การก่อสร้างสะพาน เครื่องจักรจะทำการเจาะที่มีความแม่นยำสูงบนเหล็ก H-beam ซึ่งไม่เพียงแต่ช่วยเพิ่มความเสถียรของโครงสร้างสะพานเท่านั้น แต่ยังช่วยให้สะพานสามารถรับน้ำหนักระยะยาวได้อย่างมีประสิทธิภาพ ด้วยประสิทธิภาพการทำงานที่สูง เครื่องจักรจึงให้การสนับสนุนที่เชื่อถือได้สำหรับสาขาโครงสร้างพื้นฐานที่สำคัญเหล่านี้ และรับประกันความคืบหน้าของโครงการที่เกี่ยวข้องได้อย่างราบรื่น | เครื่องเจาะ มาร์ก และตัดเหล็ก H-beam CNC ความเร็วสูง ส่วนใหญ่ใช้ในโรงงานโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ในโรงงานโครงสร้างเหล็ก เครื่องจักรจะทำการผลิตที่แม่นยำบนเหล็ก H-beam ที่ใช้สำหรับโครงสร้างและส่วนรองรับ ซึ่งเป็นรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็ก ในสถานการณ์การก่อสร้างสะพาน เครื่องจักรจะทำการเจาะที่มีความแม่นยำสูงบนเหล็ก H-beam ซึ่งไม่เพียงแต่ช่วยเพิ่มความเสถียรของโครงสร้างสะพานเท่านั้น แต่ยังช่วยให้สะพานสามารถรับน้ำหนักระยะยาวได้อย่างมีประสิทธิภาพ ด้วยประสิทธิภาพการทำงานที่สูง เครื่องจักรจึงให้การสนับสนุนที่เชื่อถือได้สำหรับสาขาโครงสร้างพื้นฐานที่สำคัญเหล่านี้ และรับประกันความคืบหน้าของโครงการที่เกี่ยวข้องได้อย่างราบรื่น | ||
