รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | สูงสุด ขนาดความกว้าง x ความสูง: | 500 × 500 มม. |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 100 × 100 มม. | ความยาวลำแสง: | 2000 ～ 13000 มม. |
| เหล็กช่อง: | 10#～ 40# | รูปแบบแกนหลัก: | BT40 |
| มอเตอร์ powerr: | 11kW | ความเร็วแกนหมุน: | 100 ～ 3000 r/min |

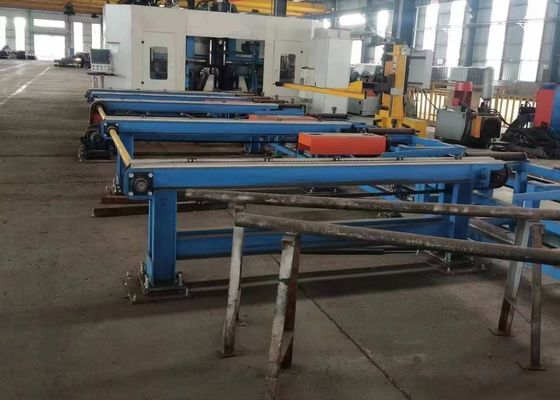

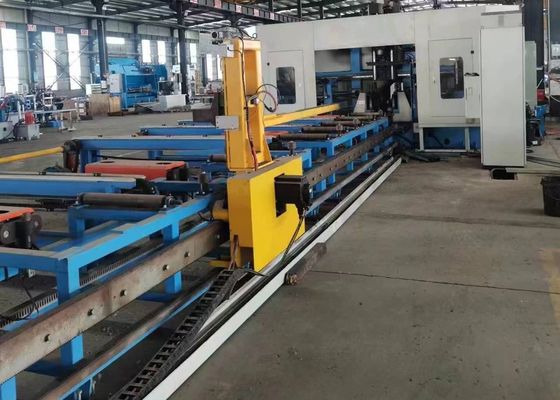

เครื่องเจาะ CNC BHD Series สำหรับ H Beam กว้าง 100-500 มม. ความเร็วป้อนแกนหมุน 0-10 ม./นาที
การใช้งาน:
ส่วนใหญ่ใช้สำหรับการเจาะ, ทำเกลียว, ทำเครื่องหมาย และการให้คะแนนเหล็กรูปตัว H, เหล็กราง, เหล็กฉาก และเหล็กอื่นๆ ใช้กันอย่างแพร่หลายในอุตสาหกรรมโครงสร้างเหล็ก เช่น อาคาร, โรงรถ, หอคอย และโครงสร้างตาราง
ข้อมูลจำเพาะ:
|
รุ่น |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
ความกว้าง H Beam ช่วง (มม.) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
ความสูง H Beam ช่วง (มม.) |
100~500 | 100~500 | 100~500 | 100~600 |
|
เหล็กราง ช่วงความกว้าง (มม.) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
เหล็กราง ช่วงความสูง (มม.) |
100~250 | 100~250 | 100~250 | 100~300 |
|
ชิ้นงานสูงสุด ความหนา (มม.) |
40 | 40 | 80 | 80 |
|
ชิ้นงานสูงสุด ความยาว (ม.) |
12 หรือ 15 (อุปกรณ์เสริม) | |||
|
จำนวน แกนหมุนเจาะ |
รวม 3 แกนหมุน, หนึ่งแกนหมุนบนชุดบน, ด้านซ้ายและด้านขวาตามลำดับ |
|||
|
รูแกนหมุน เรียว |
BT40 | BT40 | BT40 | BT40 |
|
สูงสุดในการเจาะ เส้นผ่านศูนย์กลาง (มม.) |
40 | 40 | 40 | 40 |
|
มอเตอร์แกนหมุน กำลัง (กิโลวัตต์) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
ความเร็วแกนหมุน (รอบ/นาที) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
การป้อนแกนหมุน ความเร็ว (ม./นาที) |
0~10 | 0~10 | 0~10 | 0~10 |
|
การป้อนแกน X ความเร็ว (ม./นาที) |
0~40 | 0~20 | 0~20 | 0~20 |
|
จำนวน นิตยสารเครื่องมือ |
3 | 3 | 3 | 3 |
|
นิตยสารเครื่องมือ ชนิดและความจุ |
ชนิดแถว, 3x4 (อุปกรณ์เสริม) | |||
|
หน่วยทำเครื่องหมาย (อุปกรณ์เสริม) |
การพิมพ์แบบดิสก์, 36 ตัวอักษร, ขนาดตัวอักษร Φ10 มม. |
|||
| ระบบ CNC |
Siemens เยอรมัน, Panasonic ญี่ปุ่น, China INVT |
|||
| วิธีการระบายความร้อน | การระบายความร้อนแบบสเปรย์, การระบายความร้อนภายใน + การระบายความร้อนภายนอก | |||
|
ขนาดโดยรวมของเครื่อง ขนาด (ม.) |
ประมาณ 32x5x3.5 | ประมาณ 33x5.5x3.5 | ประมาณ 33x5.5x3.5 | ประมาณ 33x6x3.5 |
| กำลังไฟรวม (กิโลวัตต์) | ประมาณ 55 | ประมาณ 55 | ประมาณ 60 | ประมาณ 60 |
พารามิเตอร์ข้างต้นสามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะของลูกค้า
1. อุปกรณ์เจาะที่จำเป็นและพิเศษสำหรับอุตสาหกรรมโครงสร้างเหล็กอาคาร
2. เจาะรูบนพื้นผิวสามด้านบน H beam และรางในเวลาเดียวกัน ด้วยความแม่นยำสูงและประสิทธิภาพสูง
3. 7 แกน CNC, ทำการป้อนและวางตำแหน่งอย่างแม่นยำโดยอัตโนมัติ
4. สามารถรับรู้ภาพวาดชิ้นงาน AUTOCAD และ DSTV และแปลงเป็นโปรแกรมการตัดเฉือน
คุณสมบัติของผลิตภัณฑ์
1. กลไกการป้อนอาหารใช้การหนีบและป้อนรถ CNC ด้วยความเร็วสูงและความแม่นยำในการวางตำแหน่ง
2. ใช้แกนหมุนความเร็วสูง BT40 สามตัวเพื่อเจาะสามด้านของ H-beam ใช้ดอกสว่านคาร์ไบด์ ความเร็วในการหมุนของแกนหมุนสามารถสูงถึง 3000 รอบต่อนาที ประสิทธิภาพการประมวลผลสูงและเอฟเฟกต์การเจาะดี เศษที่เกิดขึ้นระหว่างการเจาะจะถูกลำเลียงโดยสายพานลำเลียงเศษแบบโซ่
3. ระบบระบายความร้อนใช้การระบายความร้อนแบบละออง ซึ่งมีฟังก์ชันการระบายความร้อนภายในและการระบายความร้อนภายนอก กล่องแกนหมุนเจาะแต่ละกล่องมีหัวฉีดระบายความร้อนภายนอกและขั้วต่อระบายความร้อนภายใน ซึ่งสามารถเลือกได้ตามความต้องการในการเจาะ สามารถใช้การระบายความร้อนภายในและการระบายความร้อนภายนอกแยกกันหรือพร้อมกัน
4. ระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) สามารถติดตั้งได้ตามความต้องการของลูกค้า ไม่จำเป็นต้องเปลี่ยนเครื่องมือด้วยตนเอง ประหยัดเวลาและปรับปรุงประสิทธิภาพการทำงาน
ในระหว่างการสาธิตตัวอย่าง เครื่องเจาะโลหะแผ่นคาน CNC การทำเครื่องหมาย และเครื่องตัดเฉือนสามารถแสดงความสามารถในการประมวลผลได้อย่างมีประสิทธิภาพเมื่อทำงานกับตัวอย่าง H-beam มาตรฐาน (มีช่วงความกว้างของหน้าแปลนและความหนาของเว็บที่แตกต่างกัน) รวมถึงตัวอย่างเหล็กรางที่มีขนาดหลากหลาย ตัวอย่างที่นำเสนอในการสาธิตเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องมือเครื่องจักรในการบรรลุตำแหน่งรูที่แม่นยำ เกลียวที่แตะเรียบ และรูปแบบการทำเครื่องหมายที่อ่านได้ ซึ่งเป็นการแสดงให้เห็นถึงความแม่นยำสูงและความน่าเชื่อถือในการใช้งานจริง
เครื่องเจาะ ทำเครื่องหมาย และตัดเฉือน H-Beam CNC ความเร็วสูงส่วนใหญ่ใช้ในเวิร์กช็อปโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ภายในเวิร์กช็อปโครงสร้างเหล็ก จะดำเนินการประมวลผลที่แม่นยำบน H-beam ที่ใช้สำหรับโครงสร้างและโครงสร้างรองรับ ซึ่งเป็นการสร้างรากฐานที่แข็งแกร่งสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ในสถานการณ์การก่อสร้างสะพาน จะดำเนินการเจาะที่มีความแม่นยำสูงบน H-beam ซึ่งไม่เพียงแต่มีส่วนช่วยในการเพิ่มความสมบูรณ์ของโครงสร้างของสะพานเท่านั้น แต่ยังช่วยให้สามารถทนต่อภาระในระยะยาวได้อย่างมีประสิทธิภาพอีกด้วย ด้วยประสิทธิภาพการทำงานที่สูง เครื่องจักรจึงให้การสนับสนุนที่เชื่อถือได้แก่ภาคโครงสร้างพื้นฐานที่สำคัญเหล่านี้ ปกป้องความก้าวหน้าอย่างราบรื่นของโครงการที่เกี่ยวข้อง
