การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การขุดเจาะและทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (M): | 14 | กำลังทำเครื่องหมาย (kn): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวละคร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50 ~ 220 （Stepless) |
| เน้น: | เครื่องเจาะมุม CNC 1000KN,เครื่องมาร์ก CNC 1200KN,เครื่องเจาะมุม JNC2532 |
||

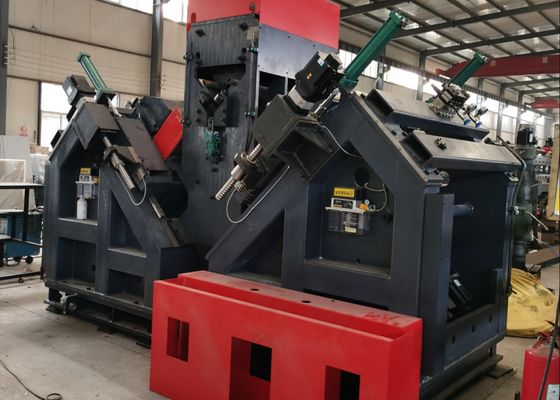

เครื่องเจาะและทำเครื่องหมายมุม CNC แรงทำเครื่องหมาย 1000/1200KN รุ่น JNC2532/ADM2532/ADM3635
การใช้งานผลิตภัณฑ์:

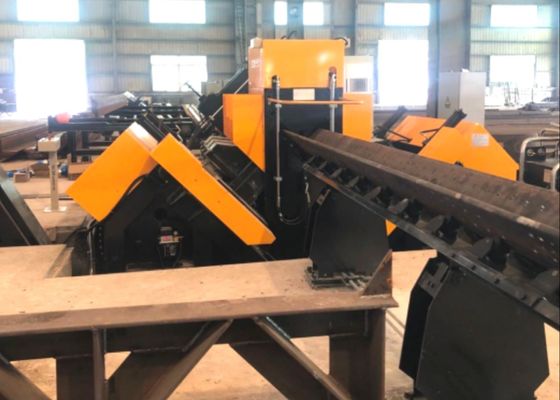

สายเครื่องเจาะและทำเครื่องหมายมุม CNC ส่วนใหญ่ใช้สำหรับการเจาะและปั๊มเหล็กฉากขนาดใหญ่และมีความแข็งแรงสูงในเสาสายส่งไฟฟ้า แรงดันสูง รูทั้งหมดในเหล็กฉากสามารถเจาะได้บนสายนี้ ทำให้ได้คุณภาพรูและความแม่นยำของตำแหน่งสูง ในขณะเดียวกันก็ให้ประสิทธิภาพการผลิตสูงและระบบอัตโนมัติในระดับสูง
พารามิเตอร์หลัก:
| รุ่น | JNC2532 | ADM2532 | ADM3635 |
| ขนาดมุม (มม.) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| ความยาวสูงสุดของชิ้นงาน (ม.) | 14 | ||
| เรียวของแกนเจาะ | / | BT40 | |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Ф40 | ||
| จำนวนดอกสว่านแต่ละด้าน (ชิ้น) | 3 (รวม 6 ดอกทั้งสองด้าน) | ||
| ความเร็วในการหมุนของแกนหมุนสูงสุด (รอบ/นาที) | 120-560, การปรับแบบไม่ต่อเนื่องของทรานสดิวเซอร์ | 6000 | |
| ความเร็วในการตัดสูงสุดของดอกสว่าน (ม./นาที) | / | 200 | |
| แกน CNC | 3 | 9 | |
| ช่วงการทำเครื่องหมายด้านหลัง (มม.) | 50-220 (แบบไม่ต่อเนื่อง) | 50-330 (แบบไม่ต่อเนื่อง) | |
| ความเร็วในการป้อนมุมสูงสุด (ม./นาที) | 40 | ||
| แรงทำเครื่องหมาย (kN) | 1000/1200 | ||
| จำนวนกลุ่มตัวอักษร | 4 | ||
| จำนวนตัวอักษรในแต่ละกลุ่ม | 18 | ||
| ด้านตัวอักษร (มม.) | 14×10×19 | ||
| ระบบระบายความร้อนของดอกสว่าน | การระบายความร้อนภายนอก |
การระบายความร้อนภายในแบบแห้งด้วยการทำให้เป็นละอองอากาศ |
|
| โหมดการเขียนโปรแกรม | ซอฟต์แวร์ Lofting หรือการเขียนโปรแกรมคำสั่ง | ||
| ขนาดโดยรวม (ม.) | 32x7x2.5 | 34×8×3 | 34×8.9×3 |
คุณสมบัติของผลิตภัณฑ์:
1. ระบบอัตโนมัติในระดับสูง สายการผลิตติดตั้งอุปกรณ์โหลดอัตโนมัติ (ช่องป้อนแนวนอนและชั้นวางโหลดแบบหมุน) อุปกรณ์ขนถ่ายอัตโนมัติและอุปกรณ์ป้อนอัตโนมัติ รูทั้งหมดและตราประทับเหล็กบนเหล็กฉากสามารถประมวลผลได้ในครั้งเดียวผ่านสายการผลิต กระบวนการประมวลผลไม่จำเป็นต้องได้รับความช่วยเหลือจากคู่มือ ซึ่งสามารถลดความเข้มข้นของแรงงานของคนงานได้อย่างมาก
2. แกนเจาะใช้แกนหมุนความแม่นยำ Taiwan BT40 (น้ำหล่อเย็นภายใน) ทำให้มั่นใจได้ถึงประสิทธิภาพและความแม่นยำในการเจาะสูง ชุดเจาะติดตั้งหัวเจาะ CNC หกหัว สามหัวในแต่ละปีกของเหล็กฉาก รูที่มีเส้นผ่านศูนย์กลางเท่ากันและอยู่ในระยะห่างเท่ากันจากปลายด้านบนของปีกเหล็กฉากสามารถเจาะได้พร้อมกันโดยหัวเจาะที่สอดคล้องกันทั้งสองด้าน
3. ซอฟต์แวร์ที่มีอินเทอร์เฟซภาษาจีน/อังกฤษ ใช้งานง่าย และสามารถแสดงภาพวาดของชิ้นงานได้
4. การเขียนโปรแกรมทำได้ง่าย เพียงแค่ป้อนขนาดของชิ้นงาน เส้นผ่านศูนย์กลางของรู ระยะห่าง และปริมาณของชิ้นงานเมื่อแก้ไขโปรแกรม หรือใช้ซอฟต์แวร์ CAD/CAM lofting แปลงโดยตรง สามารถอ่านไฟล์ .NC1 ที่สร้างโดยซอฟต์แวร์ TEKLA ได้
5. ชิ้นส่วนไฮดรอลิก นิวเมติก และไฟฟ้าที่สำคัญล้วนเป็นแบรนด์ดัง
6. พร้อมฟังก์ชันการวินิจฉัยความผิดพลาดด้วยตนเอง
7. ชุดเฉือนเป็นตัวเลือก ใช้การตัดด้วยใบมีดคู่
ตัวอย่างเหล่านี้ครอบคลุมข้อกำหนดทั่วไปและการกำหนดค่ารูของเหล็กฉากที่ใช้ในการก่อสร้างเสาสายส่งไฟฟ้า พวกเขาอนุญาตให้ผู้ใช้หรือผู้ตรวจสอบในอนาคตตรวจสอบประสิทธิภาพการทำงานของอุปกรณ์ด้วยสายตา ซึ่งจะให้ข้อมูลอ้างอิงที่เป็นรูปธรรมและใช้งานง่ายสำหรับการประเมินว่าอุปกรณ์ตรงตามความต้องการในการผลิตจริงของการผลิตเสาสายส่งไฟฟ้าหรือไม่
ในการก่อสร้างสายส่งไฟฟ้าแรงดันสูงพิเศษ (UHV) ซึ่งเสาส่งไฟฟ้าต้องทนต่อสภาพอากาศที่รุนแรงและภาระหนัก อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กฉากสำหรับโครงสร้างรับน้ำหนักหลักของเสา มันดำเนินการเจาะและปั๊มบนเหล็กฉากที่ใช้ในตัวเสา แขนกากบาท และส่วนประกอบโครงสร้างหลักอื่นๆ อย่างมีประสิทธิภาพ รับประกันความแม่นยำของมิติสูงและประสิทธิภาพการเชื่อมต่อที่เชื่อถือได้ ซึ่งจะช่วยปกป้องเสถียรภาพโครงสร้างโดยรวมของเสาสายส่งไฟฟ้าตลอดอายุการใช้งานทั้งหมด
