รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การขุดเจาะและทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (M): | 14 | กำลังทำเครื่องหมาย (kn): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวละคร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50 ~ 220 （Stepless) |

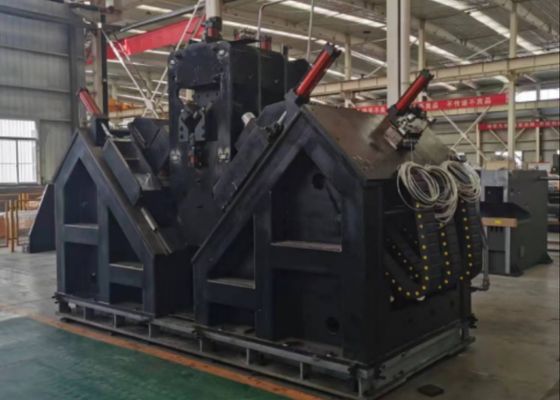

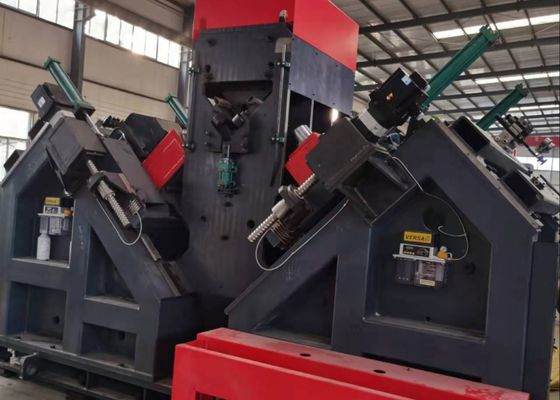

เครื่องเจาะโลหะ CNC แบบเจาะรูขนาด 40 มม. สูงสุด MQL 360-2 (ระบายความร้อนแบบแห้ง) หน่วยระบายความร้อนของสว่าน
การใช้งานผลิตภัณฑ์:
สายการผลิตเจาะเหล็กฉาก CNC นี้ได้รับการพัฒนาขึ้นเองสำหรับการเจาะและการปั๊มเหล็กฉากขนาดใหญ่และมีความแข็งแรงสูงโดยเฉพาะที่ใช้ในเสาไฟฟ้าแรงสูง รูที่จำเป็นทั้งหมดบนเหล็กฉากสามารถกลึงได้อย่างแม่นยำบนสายการผลิตนี้ ซึ่งให้คุณภาพของรูที่ดีเยี่ยม ความแม่นยำของตำแหน่งสูง รวมถึงประสิทธิภาพการผลิตที่โดดเด่นและความสามารถในการทำงานอัตโนมัติขั้นสูง
พารามิเตอร์หลัก:
| รุ่น | ADM2532 |
| ขนาดมุม (มม.) | 140*140*10~250*250*32 |
| ความยาวสูงสุดของวัตถุดิบ (ม.) | 14 |
| แรงทำเครื่องหมาย (kN) | 1000 |
| จำนวนกลุ่มตัวอักษร | 1 |
| จำนวนตัวอักษร | 18 |
| ขนาดตัวอักษร (มม.) | 14*10*19 |
| ช่วงระยะทางที่แม่นยำ (มม.) | 50~220 (ไม่จำกัด) |
| จำนวนสว่านแต่ละด้าน | 3 (2 กลุ่ม รวม 6) |
| จำนวนใบมีดแต่ละด้าน | 3 |
|
เรียวของแกนหมุนเจาะ |
BT40 |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ40 |
| ความเร็วในการหมุนของแกนหมุนสูงสุด (รอบ/นาที) | 6000 |
| หน่วยระบายความร้อนของสว่าน | MQL 360-2 (ระบายความร้อนแบบแห้ง) |
| ความจุในการจัดเก็บน้ำมันของหน่วยระบายความร้อน | 2L |
| น้ำมันตัด | น้ำมันตัดขนาดเล็กจากพืช (2000-25) |
| การใช้น้ำมันเชื้อเพลิง | 5~50 มล./ชม. |
| ประเภทไดรฟ์รถเข็น CNC | เซอร์โวมอเตอร์ AC, การขับเคลื่อนแบบแร็คและปีกนก |
| ความเร็วในการป้อนสูงสุดของมุม (ม./นาที) | 40 |
| วิธีการขับเคลื่อนการเคลื่อนที่ของแนวแกน AB | รางนำการเคลื่อนที่แบบเชิงเส้น; เซอร์โวมอเตอร์ AC; สกรูบอล การขับเคลื่อนรอง |
| ความเร็วในการเดินทางของสเก็ตบอร์ดสูงสุดของหัวเจาะ (ม./นาที) | 10 |
| ประเภทไดรฟ์หัวเจาะ | รางนำการเคลื่อนที่แบบเชิงเส้น; เซอร์โวมอเตอร์ AC; สกรูบอล การขับเคลื่อนรอง |
| ความเร็วในการป้อนสูงสุดของหัวเจาะ (ม./นาที) | 14 |
| วิธีการทำงานของแขนรถเข็นป้อน | ประเภทการยกแนวตั้ง |
| จำนวนกระบอกสูบเอียงด้านปล่อย | 4 |
| วิธีการระบายความร้อนของสถานีไฮดรอลิก | การระบายความร้อนด้วยอากาศ |
| จำนวนแกน CNC | 9 |
| แรงดันอากาศ (MPa) | 1 |
| กำลังไฟรวม | ประมาณ 150KW |
คุณสมบัติของผลิตภัณฑ์:
หน่วยเจาะโลหะมุม CNC ติดตั้งหัวเจาะ CNC หกชุด โดยจัดเรียงสามชุดในแต่ละหน้าแปลนสองด้านของเหล็กฉาก สำหรับรูที่มีเส้นผ่านศูนย์กลางเท่ากันและระยะห่างปลายเท่ากันบนหน้าแปลนทั้งสองด้านของเหล็กฉาก หัวเจาะที่สอดคล้องกันทั้งสองด้านสามารถทำการเจาะพร้อมกันได้ แกนหมุนเจาะใช้แกนหมุนความแม่นยำ BT40 ที่มาจากไต้หวัน (พร้อมการระบายความร้อนภายใน) และหัวเจาะใช้สว่านคาร์ไบด์ซีเมนต์ ความเร็วในการตัดของหัวเจาะสูงถึง 200 ม./นาที (เมื่อเทียบกับ 25–35 ม./นาที สำหรับสว่านบิดเหล็กความเร็วสูงทั่วไป) ทำให้สามารถประมวลผลได้อย่างรวดเร็วเป็นพิเศษ
เซอร์โวมอเตอร์ขับเคลื่อนหัวกำลังเจาะ CNC สำหรับการเคลื่อนที่ในการป้อน ระบบ CNC ควบคุมการป้อนอย่างรวดเร็ว การป้อนงาน และการดึงกลับอย่างรวดเร็วของดอกสว่าน และดำเนินการโดยอัตโนมัติ ตำแหน่งการดึงกลับของดอกสว่านสามารถตั้งค่าได้ผ่านคอมพิวเตอร์โฮสต์ ซึ่งช่วยลดจังหวะการทำงานที่ไม่จำเป็นและเพิ่มประสิทธิภาพการผลิตเพิ่มเติม รูที่ผลิตมีค่าความคลาดเคลื่อนของเส้นผ่านศูนย์กลางน้อยกว่า 0.1 มม. และผิวสำเร็จ (Ra) น้อยกว่า 6.3 μm ทำให้มั่นใจได้ถึงคุณภาพการประมวลผลรูสูง
(1) มอเตอร์แกนหมุนของหน่วยเจาะใช้มอเตอร์อินเวอร์เตอร์คุณภาพสูง โดยมีความเร็วแกนหมุนสูงสุดถึง 6000 รอบ/นาที
(2) ความเร็วในการป้อนท่อสว่านอยู่ที่ประมาณ 40 ม./นาที (ปรับได้)
(3) แกนหมุนและส่วนประกอบรับแรงอื่นๆ ผลิตขึ้นตามมาตรฐาน ผ่านการตีขึ้นรูป การอบชุบด้วยความร้อน และการทดสอบแบบไม่ทำลาย ซึ่งช่วยให้มั่นใจได้ถึงความแข็งแรง ความแข็ง และความทนทานต่อการสึกหรอที่เพียงพอ รวมถึงความแข็งแรงเมื่อยล้าสูง เพื่อตอบสนองความต้องการในการป้อนและหมุนเป็นเวลานาน แกนหมุนมาจากแบรนด์ในไต้หวัน เช่น Jianchun หรือ Danquan
(4) เพื่อรับประกันความแม่นยำในการทำงานของอุปกรณ์ การโก่งตัวของแกนหมุนต้องน้อยกว่า 1/1000 ของช่วงภายใต้สภาวะโหลดสูงสุดทั้งหมด
(5) ระยะการป้อนแกนหมุนมีฟังก์ชันการชดเชยที่ปรับได้
(6) สวิตช์เดินทางถูกติดตั้งที่ตำแหน่งจำกัดบนและล่างของการเคลื่อนที่แบบ collinear ของหัวกำลังของหน่วยเจาะ ทำหน้าที่เป็นอุปกรณ์ป้องกันขีดจำกัด
(7) นอกเหนือจากการป้องกันสวิตช์จำกัดที่ติดตั้งบนหัวกำลังของหน่วยแล้ว ระบบควบคุมจะต้องให้การป้องกันขีดจำกัดแบบอ่อนสำหรับตำแหน่งจำกัด
ตัวอย่างเหล่านี้ครอบคลุมข้อกำหนดทั่วไปและรูปแบบรูของเหล็กฉากที่ใช้ในการก่อสร้างเสาไฟฟ้าแรงสูง พวกเขาอนุญาตให้ผู้ใช้หรือผู้ตรวจสอบที่มีศักยภาพยืนยันประสิทธิภาพการทำงานของอุปกรณ์ด้วยสายตา ซึ่งจะให้ข้อมูลอ้างอิงที่เป็นรูปธรรมและใช้งานง่ายสำหรับการประเมินว่าอุปกรณ์ตรงตามความต้องการในการผลิตจริงของการผลิตเสาไฟฟ้าแรงสูงหรือไม่
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งจำเป็นต้องใช้เสาไฟฟ้าแรงสูงเพื่อต้านทานสภาพอากาศที่รุนแรงและภาระหนัก อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กฉากสำหรับโครงสร้างรับน้ำหนักหลักของเสา มันทำหน้าที่เจาะและปั๊มสำหรับเหล็กฉากที่ใช้ในตัวเสา แขนกากบาท และส่วนประกอบโครงสร้างหลักอื่นๆ ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความแม่นยำของมิติสูงและประสิทธิภาพการเชื่อมต่อที่เชื่อถือได้ ซึ่งจะช่วยปกป้องเสถียรภาพโครงสร้างโดยรวมของเสาไฟฟ้าแรงสูงตลอดวงจรชีวิตการบริการทั้งหมด
