รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การขุดเจาะและทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (M): | 14 | กำลังทำเครื่องหมาย (kn): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวละคร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50 ~ 220 （Stepless) |
| เน้น: | CNC angle line machine with stepless range,CNC angle drilling machine 50-220mm,accurate distance marking line machine |
||

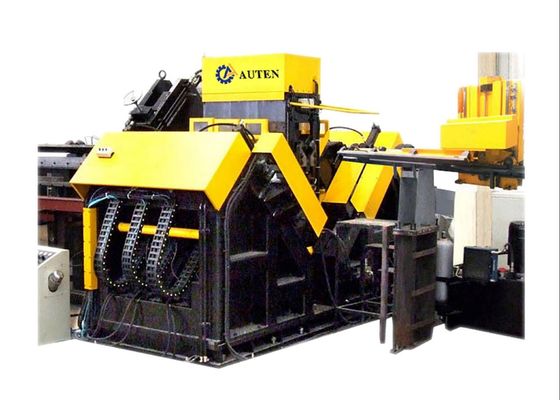

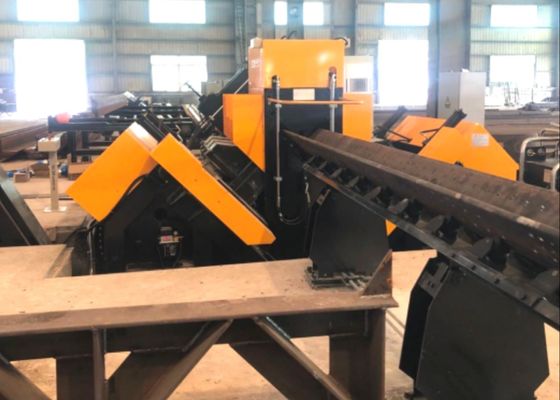

แบบ ADM2532 CNC Angle Drilling And Marking Line 50~220mm ((ไม่มีขั้นตอน) ระยะทางที่แม่นยํา
การใช้สินค้า:
สายการผลิตเจาะโลหะมุม CNC นี้ถูกออกแบบมาเพื่อกระบวนการเจาะและ stamping ขนาดใหญ่เหล็กมุมความแข็งแรงสูง ใช้เฉพาะในหอคอยสายส่ง.ทุกรูที่จําเป็นบนเหล็กมุมสามารถถูกต้อง-การแปรรูปบนสายนี้ซึ่งให้มีคุณภาพรูเหนือกว่า, ความละเอียดตําแหน่งสูงพร้อมกับประสิทธิภาพการผลิตที่โดดเด่น และฟังก์ชันอัตโนมัติที่ทันสมัย.
ปริมาตรหลัก:
| รุ่น | ADM2532 |
| ขนาดมุม ((มม) | 140*140*10~250*250*32 |
| ความยาวสูงสุดของวัสดุแท้ (m) | 14 |
| พลังการติดป้าย ((kN) | 1000 |
| เลขของกลุ่มตัวละคร | 1 |
| จํานวนตัวละคร | 18 |
| ขนาดตัวอักษร (mm) | 14*10*19 |
| ระยะระยะที่แม่นยํา ((มม) | 50~220 ((ไร้ขั้น) |
| จํานวนเครื่องเจาะในแต่ละด้าน | 3 ((2 กลุ่ม รวม 6 กลุ่ม) |
| จํานวนใบมีดในแต่ละด้าน | 3 |
|
เครื่องบดกระบวนการเจาะ |
BT2 การประกอบการ |
| กว้างขวางการเจาะสูงสุด (มม) | Φ40 |
| ความเร็วหมุนของสปินด์สูงสุด ((r/นาที) | 6000 |
| อุปกรณ์เย็นเครื่องเจาะ | MQL 360-2 ((การเย็นแห้ง) |
| ความจุในการเก็บน้ํามันของหน่วยเย็น | 2L |
| น้ํามันตัด | น้ํามันตัดขนาดเล็กบนพื้นฐานของน้ํามันพืช ((2000-25) |
| ค่าบริโภคน้ํามัน | 5 ~ 50 ml/h |
| ประเภทการขับเคลื่อนรถคัน CNC | เครื่องยนต์ AC servo, rack and pinion drive |
| ความเร็วการให้อาหารสูงสุดของมุม ((m/min) | 40 |
| วิธีการขับเคลื่อนการเคลื่อนไหวการสอดคล้องแกน AB | คู่มือการเคลื่อนไหวเชิงเส้น; AC servo motor; บอลสกรู |
| ความเร็วในการเคลื่อนไหวของหัวเจาะบนสเกตบอร์ดสูงสุด ((m/min) | 10 |
| ประเภทการขับเคลื่อนหัวเจาะ | คู่มือการเคลื่อนไหวเชิงเส้น; AC servo motor; บอลสกรู |
| ความเร็วการให้อาหารสูงสุดของหัวเจาะ ((m/min) | 14 |
| วิธีการทํางานของแขนรถรับประทาน | ประเภทยกตั้ง |
| จํานวนกระป๋องปั่นบนด้านการปล่อย | 4 |
| วิธีการเย็นสถานีไฮดรอลิก | ระบบเย็นอากาศ |
| จํานวนแกน CNC | 9 |
| ความดันอากาศ ((MPa) | 1 |
| พลังงานรวม | ประมาณ 150KW |
ลักษณะสินค้า:
1. มีระดับการอัตโนมัติที่สูงสายการผลิตมีระบบการบรรทุกอัตโนมัติ (ประกอบด้วยช่องอาหารข้ามและกรอบการบรรทุกหมุน)อุปกรณ์ลดอัตโนมัติ, และอุปกรณ์อาหารอัตโนมัติ ทุกการขุดรูและกระบวนการตราสแตมป์เหล็กบนเหล็กมุมสามารถดําเนินการสําเร็จในการผ่านเดียวผ่านสายการผลิตโดยไม่ต้องใช้มือในการแปรรูปการปรับแต่งนี้ลดความเข้มข้นของแรงงานให้กับคนงานอย่างสําคัญ
2. หน่วยเครื่องพิมพ์เส้นเครื่องพิมพ์มุมใช้โครงสร้างแบบปิด มีความแข็งแกร่งทางโครงสร้างสูงและการทํางานที่มั่นคงหน่วยการพิมพ์มีการปรับแต่งด้วยการสนับสนุนเตียงที่ติดต่อกับฐานของเครื่อง, เตียงเคลื่อนไหว, และกล่องตัวอักษรหัวพิมพ์ที่ขับเคลื่อนด้วยไฮดรอลิกการพิมพ์จะดําเนินการในตําแหน่งที่กําหนดไว้ในภาพวาดวิศวกรรม. เพื่อขยายขอบเขตการประมวลผลของเครื่องจักร, กลไกการปรับด้วยมือได้มีการบูรณาการเพิ่มเติม โดยการใช้กลไกนี้,ตําแหน่งของหัวตัวอักษร) สามารถปรับ, ทําให้สามารถปรับตัวให้กับตําแหน่งประกอบของผลิตภัณฑ์เหล็กมุมที่มีคุณสมบัติที่แตกต่างกัน
3. CNC อุปกรณ์เจาะหินหอกระบวนการเจาะรูบรรลุความแม่นยําตําแหน่งสูง. อุปกรณ์อาหารของสายการผลิตนี้ถูกขับเคลื่อนโดยมอเตอร์ servoเครื่องขนส่งโดยใช้กลไกเกียร์เรคมันยังมีส่วนประกอบการตรวจจับเรคเกียร์และเครื่องปรับรหัสรับรู้ตําแหน่งสําหรับการตอบสนองความแม่นยําของตําแหน่ง, ร่วมกันสร้างระบบควบคุมวงจรปิดเต็มการเคลื่อนไหวของหัวพลังงานการเจาะตามทิศทางของขอบสองของเหล็กมุมถูกขับเคลื่อนโดยมอเตอร์ servo และส่งผ่านสกรูลูกกลมการปรับแต่งนี้รับประกันความแม่นยําในการวางตําแหน่งสูงของรูที่ทํางานบนชิ้นงานเหล็กมุม
คอมพิวเตอร์โฮสต์มีอินเตอร์เฟซภาษาจีนที่ใช้ได้ง่ายสําหรับผู้ประกอบการทั่วไป. มันสามารถแสดงภาพของชิ้นงานและมิติสมาชิกของตําแหน่งรู,การอํานวยความสะดวกในการตรวจสอบ นอกจากนี้ยังรองรับการรับโปรแกรมการประมวลผลชิ้นงานที่ผลิตโดยโปรแกรมโปรแกรมที่กําหนดไว้การนํามาใช้ระบบจัดการที่ใช้คอมพิวเตอร์โฮสต์ ทําให้การจัดเก็บและการค้นหาโปรแกรมการประมวลผล.
ตัวอย่างเหล่านี้ครอบคลุมสเปคเตอร์ของรายละเอียดทั่วไปและรูปแบบรูของสแตนเลสมุมที่ใช้ในการก่อสร้างหอคอยสายส่งมันทําให้ผู้ใช้หรือผู้ตรวจสอบในความเป็นไปได้ สามารถตรวจสอบภาพการทํางานของอุปกรณ์ได้, โดยให้ข้อมูลที่สัมผัสและเข้าใจได้ เพื่อประเมินว่าอุปกรณ์ตรงกับความต้องการการผลิตจริงของการผลิตหอไฟฟ้าสายส่งหรือไม่
In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to withstand extreme weather conditions and heavy loads—this equipment assumes a pivotal role in processing angle steel components for the towers’ main load-bearing frameworksมันสามารถดําเนินการเจาะและ stamping ให้ได้อย่างมีประสิทธิภาพ สําหรับเหล็กมุมที่นําไปใช้ในตัวหอคอย, cross-arms และองค์ประกอบโครงสร้างที่สําคัญอื่น ๆรับประกันความแม่นยําขนาดสูงและผลประกอบการเชื่อมต่อที่แข็งแรงซึ่งในทางกลับกัน จะช่วยรักษาความมั่นคงทางโครงสร้างของหอไฟฟ้าตลอดระยะเวลาในการใช้งาน
