ช่วงความยาววัตถุดิบ 2000～12000 มม. ของเครื่องเจาะลำแสงช่อง 3 มิติ มอเตอร์แกนหมุน 11KW

2000~12000mm ความยาวของวัสดุแท้ 3D เครื่องเจาะขั้วช่อง 11KW พลังงานมอเตอร์สปินด์

วัตถุประสงค์ของสายการผลิต:

สายการผลิตนี้ถูกออกแบบเป็นหลัก เพื่อดําเนินการเจาะและการบดเหล็กทรง (รวมเหล็ก H-beam และเหล็กช่อง), วิศวกรรมสะพาน และการผลิตอุปกรณ์งานหนักการรับรองว่าเหล็กที่มีรูปร่างเสร็จตรงกับมาตรฐานขนาดและโครงสร้างที่เข้มงวดที่ต้องการสําหรับการใช้งานในอุตสาหกรรม.

หลักSรายละเอียด:

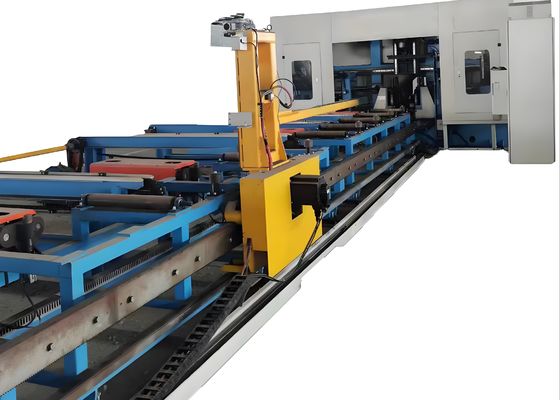

1. รถขนอาหารเจาะสามมิติ
องค์ประกอบนี้ประกอบด้วยเกียร์, มอเตอร์ servo, และเครื่องปั่นและสามารถยกและลดโดยอัตโนมัติตามรายละเอียดโปรไฟล์, รวมถึงการจับชิ้นงานโดยอัตโนมัติ หลังจากที่เครื่องมือจับชิ้นงาน, มันถูกขับเคลื่อนโดยเครื่องยนต์ servo.ชิ้นงานถูกให้อาหารในทิศทาง X เพื่อรับประกันความแม่นยําในการแปรรูปแบบด้านยาวของการเจาะ.

2โฮสต์เจาะสามมิติ
เครื่องขุดประกอบด้วยพื้นฐาน, เตียง, สไลด์เคลื่อนไหว, กล่อง spindle, อุปกรณ์กดด้านบน, อุปกรณ์ clamping ข้าง, และคลังเครื่องมือชนิดแถว.เตียงแสดงความแข็งแรงและความมั่นคงที่ดีเยี่ยม, ทําให้มันสามารถทนต่อภาระและการสั่นสะเทือนที่เกิดจากการแปรรูปความเร็วสูงผลงานโครงสร้างนี้ประกันความแม่นยําการแปรรูปของเครื่องมือเครื่องจักรตลอดการทํางานต่อเนื่อง.

2. โฮสต์เจาะสามมิติ (การตั้งค่ากล่องสปินด์)
โฮสต์การเจาะพร้อมกับกล่องสปินด์ 3 กล่อง คือกล่องสปินด์ด้านคงที่,กล่องสปินด์ด้านเคลื่อนไหว และกล่องสปินด์หน่วยบนที่ใช้ในการเจาะแนวราบและการเจาะแนวตั้ง ตามลําดับกล่องสปินด์แต่ละกล่องสามารถทํางานเป็นอิสระหรือดําเนินการเจาะพร้อมกันแต่ละกล่อง spindle มีชุดของ BT40 spindles กลไกความเร็วสูง; หนังสือพิมพ์เครื่องมือแบบแถวที่ตรงกัน สามารถรองรับเครื่องเจาะขนาดต่างกันได้สูงสุด 4 ชิ้น (เมื่อไม่มีเครื่องมือติดตั้งบนสปินด์)ทําการแปรรูปอัตโนมัติของกว้างรู 4 ช่องที่แตกต่างกันในวงจร clamping ชิ้นงานเดียว.

หน่วยกล่องสาม spindle ถูกติดตั้งอยู่ด้านข้างของเตียง Each spindle box unit is driven by two sets of servo motors to realize the horizontal and vertical movement of the spindle box—this movement is powered by a ball screw and guided by a precision linear rolling guideภายในกระบวนการเจาะ อุปกรณ์นี้ใช้แรงกดบนชิ้นงานในสองทิศทางเครื่องกลไกการกดที่ขับเคลื่อนโดยกระบอกถูกจัดตั้งอยู่บนชิ้นงานเพื่อกดชิ้นงานต่อกับม้วนการสนับสนุนแนวราบ; นอกจากนี้, ระบบกดที่ขับเคลื่อนกระบอกถูกติดตั้งอยู่ด้านข้างเพื่อนําแรงกดด้านไปยังชิ้นงาน, การรักษาชิ้นงานอย่างมีประสิทธิภาพระหว่างการแปรรูป.

ในการแสดงตัวอย่าง เช่น the machine tool can effectively demonstrate its machining capabilities through standard H-beam samples (with varying flange widths and web thicknesses) and channel steel samples of different dimensionsตัวอย่างที่แสดงให้เห็นอย่างชัดเจนความสามารถของเครื่องมือเครื่องมือในการบรรลุการตั้งรูที่แม่นยําและรูปแบบการตราที่แตกต่างกันอย่างเต็มที่สะท้อนความแม่นยําและความน่าเชื่อถือสูงของมันในกรณีการใช้งานจริง.

เครื่องเจาะแกน CNC ความเร็วสูง H Beam ใช้เป็นหลักในห้างหุ้นโครงสร้างเหล็กและโครงการก่อสร้างสะพานมันทําการแปรรูปความแม่นยําบนรัง H ที่นําไปใช้กับกรอบและโครงสร้างรองรับ, ทําให้มีรากฐานที่แข็งแกร่งสําหรับการประกอบที่มั่นคงของโครงสร้างเหล็กมันดําเนินการเจาะแม่นยําสูงบน H-beam, ทําให้พวกเขาสามารถรับภาระในระยะยาว. ประสิทธิภาพการดําเนินงานสูงของมันให้การสนับสนุนทางเทคนิคที่น่าเชื่อถือสําหรับภาคพื้นฐานสําคัญเหล่านี้การประกันการดําเนินงานของโครงการอย่างเรียบร้อย.
