การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การขุดเจาะและทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (M): | 14 | กำลังทำเครื่องหมาย (kn): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวละคร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50 ~ 220 （Stepless) |
| เน้น: | CNC angle drilling machine 50ml/H fuel,CNC marking machine 1000KN force,CNC angle line machine with warranty |
||

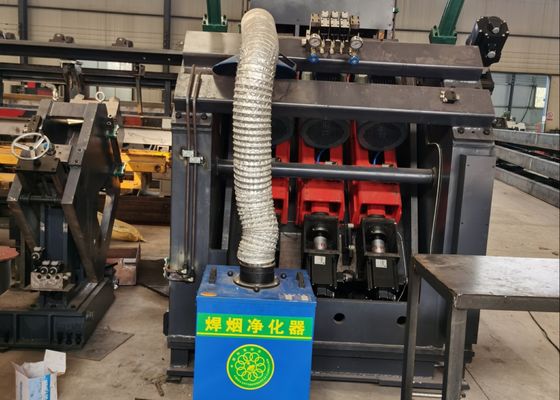

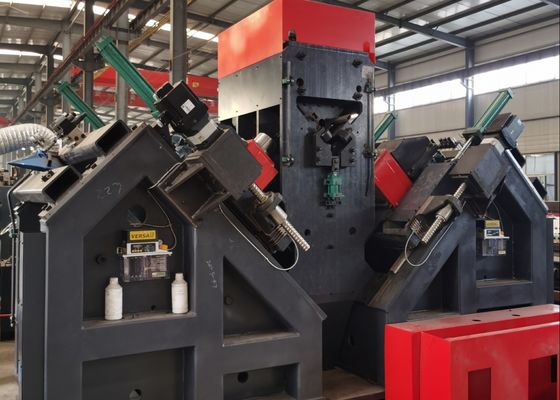

5 ~ 50ml / H การบริโภคเชื้อเพลิง CNC มุมเจาะและเครื่องหมายเครื่องหมาย 1000KN แรงเครื่องหมาย
การใช้สินค้า:
สายการผลิตนี้ถูกออกแบบมาเพื่อการเจาะและตีพิมพ์เหล็กมุมขนาดใหญ่และความแข็งแรงสูงที่ใช้ในหอคอยสายส่งทุกรูที่จําเป็นบนสแตนเลสมุมสามารถถูกแปรรูปบนสายนี้, ให้คุณภาพหลุมที่โดดเด่น ความแม่นยําการตั้งที่สูง พร้อมกับประสิทธิภาพการผลิตที่ดีและความสามารถอัตโนมัติที่ก้าวหน้า
ปริมาตรหลัก:
| รุ่น | ADM2532 |
| ขนาดมุม ((มม) | 140*140*10~250*250*32 |
| ความยาวสูงสุดของวัสดุแท้ (m) | 14 |
| พลังการติดป้าย ((kN) | 1000 |
| เลขของกลุ่มตัวละคร | 1 |
| จํานวนตัวละคร | 18 |
| ขนาดตัวอักษร (mm) | 14*10*19 |
| ระยะระยะที่แม่นยํา ((มม) | 50~220 ((ไร้ขั้น) |
| จํานวนเครื่องเจาะในแต่ละด้าน | 3 ((2 กลุ่ม รวม 6 กลุ่ม) |
| จํานวนใบมีดในแต่ละด้าน | 3 |
|
เครื่องบดกระบวนการเจาะ |
BT2 การประกอบการ |
| กว้างขวางการเจาะสูงสุด (มม) | Φ40 |
| ความเร็วหมุนของสปินด์สูงสุด ((r/นาที) | 6000 |
| อุปกรณ์เย็นเครื่องเจาะ | MQL 360-2 ((การเย็นแห้ง) |
| ความจุในการเก็บน้ํามันของหน่วยเย็น | 2L |
| น้ํามันตัด | น้ํามันตัดขนาดเล็กบนพื้นฐานของน้ํามันพืช ((2000-25) |
| ค่าบริโภคน้ํามัน | 5 ~ 50 ml/h |
| ประเภทการขับเคลื่อนรถคัน CNC | เครื่องยนต์ AC servo, rack and pinion drive |
| ความเร็วการให้อาหารสูงสุดของมุม ((m/min) | 40 |
| วิธีการขับเคลื่อนการเคลื่อนไหวการสอดคล้องแกน AB | คู่มือการเคลื่อนไหวเชิงเส้น; AC servo motor; บอลสกรู |
| ความเร็วในการเคลื่อนไหวของหัวเจาะบนสเกตบอร์ดสูงสุด ((m/min) | 10 |
| ประเภทการขับเคลื่อนหัวเจาะ | คู่มือการเคลื่อนไหวเชิงเส้น; AC servo motor; บอลสกรู |
| ความเร็วการให้อาหารสูงสุดของหัวเจาะ ((m/min) | 14 |
| วิธีการทํางานของแขนรถรับประทาน | ประเภทยกตั้ง |
| จํานวนกระป๋องปั่นบนด้านการปล่อย | 4 |
| วิธีการเย็นสถานีไฮดรอลิก | ระบบเย็นอากาศ |
| จํานวนแกน CNC | 9 |
| ความดันอากาศ ((MPa) | 1 |
| พลังงานรวม | ประมาณ 150KW |
ลักษณะสินค้า:
1. ระดับอัตโนมัติสูง
สายการผลิตมีอุปกรณ์การบรรจุอัตโนมัติ (ประกอบด้วยช่องอาหารขั้วและ rack การบรรจุหมุน) อุปกรณ์การบรรจุอัตโนมัติและอุปกรณ์การบรรจุอัตโนมัติทุกรูและสแตนเลสประเภทเครื่องหมายบนสแตนเลสมุมสามารถได้รับการเสร็จสิ้นในการผ่านเดียวผ่านสายการผลิต· ไม่จําเป็นต้องมีการลงมือระหว่างกระบวนการแปรรูป
2. การตั้งค่าหน่วยไทป์และฟังก์ชัน
หน่วยพิมพ์มีโครงสร้างที่ปิด โดยมีความแข็งแรงสูงและผลงานที่มั่นคงและกล่องตัวอักษรหัวพิมพ์ที่ขับเคลื่อนด้วยไฮดรอลิกตามคําสั่งจากคอมพิวเตอร์ การพิมพ์จะดําเนินการที่ตําแหน่งที่กําหนดในภาพมีกลไกการปรับด้วยมือที่บูรณาการโดยการใช้กลไกนี้ สถานที่ลงของเตียงเคลื่อนไหว (เช่น สถานที่ของหัวตัวละคร) สามารถปรับทําให้สามารถปรับตัวให้กับตําแหน่งการตีแบบของเหล็กมุมที่มีคุณสมบัติต่าง ๆ.
3. การจัดตั้งและการป้องกันสปินด์เจาะ
สปินด์เจาะพร้อมกับกลไก clamping เครื่องมืออัตโนมัติสปริงดิสก์และกระบอกไฮดรอลิกสําหรับการปลดเครื่องมือ, ทําให้สามารถเปลี่ยนสะดวกของแกนเครื่องมือ.ส่วนด้านหน้าของ spindle มีโครงสร้างป้องกันผนึก labyrinth และออกแบบกันน้ํา, และติดตั้งอุปกรณ์ปิดอากาศรับประกันการทํางานที่มั่นคงของ spindle และอายุการใช้งานที่ยาวนาน.
4กระบวนการทํารูให้ความแม่นยําตําแหน่งสูง อุปกรณ์การให้อาหารของสายการผลิตนี้ถูกขับเคลื่อนโดยมอเตอร์ servo และใช้ระบบส่งเกียร์-ราคนอกจากนี้ยังได้รับการออกอํานวยความพร้อมกับการประกอบการตรวจจับ gear-rack และเครื่องปรับรหัสการตรวจจับตําแหน่งสําหรับการตอบสนองความแม่นยําตําแหน่ง, สร้างกลไกควบคุมวงจรปิดเต็ม เพื่อรับประกันความแม่นยําในการให้อาหารที่คงที่
ตัวอย่างเหล่านี้ครอบคลุมชุดของรายละเอียดทั่วไปและรูปแบบรูของเหล็กมุมที่ใช้ในหอคอยสายส่งมันทําให้ผู้ใช้หรือผู้ตรวจสอบในความเป็นไปได้สามารถตรวจสอบผลการทํางานของอุปกรณ์ได้โดยให้ข้อมูลที่ชัดเจนและเข้าใจได้ เพื่อประเมินว่า อุปกรณ์ตอบสนองความต้องการการผลิตจริงของการผลิตหอไฟฟ้าสายส่งหรือไม่
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme weather conditions and heavy loads—this equipment assumes a pivotal role in processing the angle steel components that constitute the main framework of the towersมันสามารถทําหน้าที่เจาะและ stamping ได้อย่างมีประสิทธิภาพสําหรับเหล็กมุมที่นําไปใช้ในตัวหอคอย, cross-arms และส่วนสําคัญอื่น ๆ ของโครงสร้างรับประกันความแม่นยําของมิติที่แม่นยํา และการเชื่อมต่อที่แข็งแกร่ง เพื่อรักษาความมั่นคงของหอคอย.
