การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | ขนาดมุม （มม.): | ∟40× 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| สูงสุด ความยาวของว่างเปล่า (M): | 12 | สูงสุด ความยาวของเสร็จแล้ว (M): | 10 |
| สูงสุด Punching (dia. х thi.) (มม.): | φ26× 12 （วัสดุ： Q345 510N/mm2) | ต่อยต่อด้าน: | 2 |
| การเจาะแรง (kn): | 630 | กำลังทำเครื่องหมาย (kn): | 630 |
| แรงตัด (kn): | 1800 | ||
| เน้น: | Single blade CNC cutting machine,CNC angle line drilling machine,High-speed CNC cutting machine 80m/min |
||

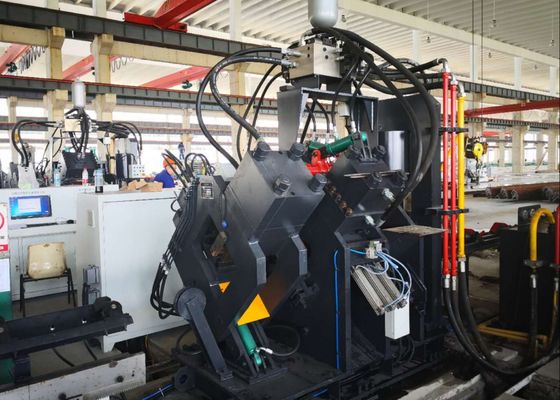

โหมดตัดใบเดียว CNC การเจาะและตัดเครื่องจักรสาย 80m / นาที การให้อาหาร ความเร็วของมุม
สาขาอุตสาหกรรมที่ใช้:
เครื่องนี้เป็นอุปกรณ์ที่ได้รับการออกแบบมาเพื่ออุตสาหกรรมเฉพาะเจาะจง ที่พัฒนาขึ้นเฉพาะเพื่อดําเนินการเจาะเหล็กมุม การตราและการตัดตัดด้วยความแม่นยําสูงมันถูกปรับปรุงโดยเฉพาะเจาะจงเพื่อตอบสนองความต้องการการประมวลผลพื้นฐานของภาคหอคอยเหล็กมุม - อุตสาหกรรมที่ความแม่นยําขององค์ประกอบมีผลต่อความมั่นคงของโครงสร้างโดยตรงโดยการบูรณาการกลยุทธ์การประมวลผลที่ปรับปรุง, เครื่องจะให้ความแน่นอน, การจัดการอย่างมีประสิทธิภาพของส่วนเหล็กมุมที่สําคัญในการผลิตหอคอย,การสนับสนุนอย่างมีประสิทธิภาพ การผลิตแบบสม่ําเสมอของโครงสร้างหอคอยที่มีคุณภาพสูง.
รายละเอียด:
| หน้าที่ | การเจาะ, การตรา, การตัด |
| ขนาดมุม ((มม) | 40 × 40 × 3 140 × 140 × 12 |
| ความยาวสูงสุดของช่องว่าง (m) | 12 |
| ความยาวสูงสุดของชิ้นเสร็จ (m) | 10 |
| ขนาดสูงสุด การเจาะ (ขนาด x ความหนา) (mm) | Φ26×12 ((วัสดุ:Q345 510N/mm2) |
| ปังต่อด้าน | 2 |
| พลังกระแทก (kN) | 630 |
| พลังการตรา (kN) | 630 |
|
พลังการตัด (kN) |
1800 |
| กลุ่มตัวอักษรการตรา | 4 |
| จํานวนตัวอักษรต่อกลุ่ม | 12 |
| ขนาดของตัวอักษร (mm) | 14 × 10 × 19 |
| โหมดการตัด | การตัดมีดเดียว |
| เครื่องแกน CNC | 3 |
| ความเร็วของมุมอาหาร (m/min) | 80 |
| วิธีการเย็นของระบบไฮดรอลิก | การเย็นด้วยน้ํา |
| ความแม่นยําในการแปรรูป | ความสอดคล้องกับ GB2694 |
| ฟังก์ชันโปรแกรม | การใส่ข้อมูลผ่านคีย์บอร์ดและอินเตอร์เฟซ USB |
| ขนาด ((mm) | 28000 × 6500 × 2200 |
สารประกอบของผลิตภัณฑ์:
อุปกรณ์นี้ประกอบด้วยโมดูลการทํางานหลักรวมถึงคอนเวียร์ข้าม, ระบบการบรรทุกหมุน, คอนเวียร์อาหารใน, คาร์รี่อาหาร CNC, โมดูลเจาะ,โมดูลเครื่องหมาย, โมดูลการตัดและคอนเวียร์การปลดส่ง นอกจากนี้ยังรวมระบบรองรับที่สําคัญ เช่น ระบบไฮดรอลิก, ไฟฟ้าและลมอากาศสร้างองค์กรที่สมบูรณ์แบบ, การประกอบการแปรรูปที่ประสานกันเพื่อให้การทํางานที่มั่นคง
ลักษณะสินค้า:
1ระบบควบคุมและขับเคลื่อน
อุปกรณ์รับรองเทคโนโลยี CNC และการให้อาหาร servo มอเตอร์ที่ขับเคลื่อนซึ่งทําให้มีประสิทธิภาพการทํางานสูงและความแม่นยําของชิ้นงานที่มั่นคงและส่วนประกอบไฟฟ้ามาจากผู้จําหน่ายที่นําเข้า, รับประกันการทํางานที่น่าเชื่อถือของระบบทั้งหมด
2. การปรับแต่ง Punch & Die
มีการติดตั้งเจาะและเจาะสามชุดในแต่ละด้าน ทําให้สามารถรองรับเจาะสามประเภทที่มีกว้างที่แตกต่างกันสามชุดของหม้อสามารถบรรลุการเคลื่อนไหวร่วมกันเพื่อปรับเครื่องหมายอ้างอิงการเจาะ, ตอบสนองความต้องการการประมวลผลที่ยืดหยุ่น
3อินเตอร์เฟซมนุษย์-เครื่องจักรและการเขียนโปรแกรม
คอมพิวเตอร์มีอินเตอร์เฟซภาษาจีนและภาษาอังกฤษ ทําให้การทํางานเป็นมิตรกับผู้ใช้งาน และรองรับการแสดงภาพวาดของชิ้นงานและอุปกรณ์สามารถนําข้อมูลโปรแกรมที่ผลิตโดยโปรแกรมล็อฟท์โดยตรงระหว่างการแก้ไขโปรแกรม, เพียงขนาดของชิ้นงาน, กว้างหลุม, สัญลักษณ์อ้างอิง, และปริมาณของชิ้นงานที่จําเป็นต้อง input, ลดความซับซ้อนการปฏิบัติการ.
4. CNC ขนส่งอาหารและการควบคุม
รถอาหาร CNC ถูกขับเคลื่อนโดยมอเตอร์เซอร์โว พร้อมกับเครื่องปรับแสงไฟฟ้าที่ให้ข้อมูลการตอบสนองในเวลาจริงระบบควบคุมวงจรปิดถูกนํามาใช้ในการปรับการเคลื่อนไหวของรถยนต์, ประกันความแม่นยําในการตั้งตําแหน่งสูงตลอดกระบวนการแปรรูป
5. กระบวนการอัตโนมัติและการลด
กระบวนการการตรา, การเจาะ, และการตัดตัดของอุปกรณ์เป็นอัตโนมัติอย่างเต็มที่, ลดการลงมือให้น้อยที่สุด.ซึ่งช่วยลดความเข้มข้นแรงงานของผู้ประกอบการ และเพิ่มประสิทธิภาพการผลิตโดยรวม.
6การตั้งค่าระบบควบคุมและการทํางาน
ระบบควบคุมประกอบด้วยคอมพิวเตอร์โฮสต์ ระบบ CNC มอเตอร์เซอร์โว PLC และเซ็นเซอร์ตรวจจับภายนอก รวมถึงส่วนประกอบที่รองรับอื่น ๆการดําเนินงานการประมวลผลสามารถเริ่มต้นโดยเพียงแค่การใส่ขนาดของชิ้นงาน, ปรับปรุงการดําเนินงานง่าย. นอกจากนี้โปรแกรมสามารถเก็บ, เลือก, แสดง, และถ่ายทอดบนพื้นฐานของหมายเลขชิ้นงาน, สะดวกในการจัดการการผลิตที่ยืดหยุ่น.
7หน่วยการตราใช้โครงสร้างกรอบปิด, ส่งความแข็งแรงที่ดีที่สุดเพื่อรักษาผลงานการตราที่มั่นคงด้วยการเลือกเปิดผ่านการควบคุมโปรแกรมสําหรับความต้องการการตราสัญลักษณ์ที่ยืดหยุ่นการตราหมายอ้างอิงการตรารองรับการตั้งค่าที่สุ่มเพื่อปรับตัวให้เหมาะสมกับความต้องการการประมวลผลที่หลากหลาย

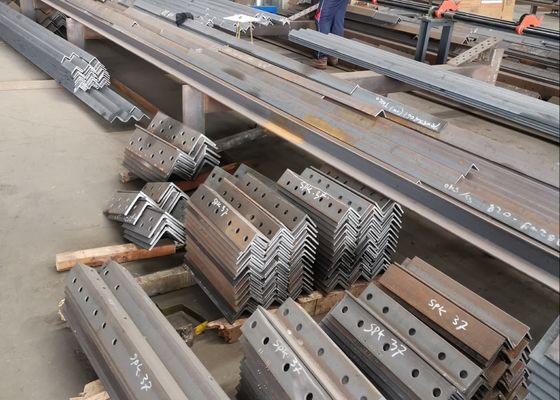

ตัวอย่างเหล่านี้ ซึ่งครอบคลุมรายละเอียดและฉากการแปรรูปทั่วไปในอุตสาหกรรมหินมุมและงานฝีมือพวกเขาเป็นตัวอ้างอิงที่ชัดเจนในการประเมินผลงานของอุปกรณ์และความเหมาะสมกับความต้องการการผลิตเฉพาะเจาะจงการอํานวยความสะดวกในการตัดสินใจที่พัฒนาโดยข้อมูล สําหรับการนําไปใช้งาน.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must withstand extreme meteorological conditions and heavy loads—this equipment assumes a critical role in processing the angle steel components that constitute the towers’ main frameworkมันสามารถดําเนินการเจาะและ stamping อย่างน่าเชื่อถือได้บนเหล็กมุมที่ใช้สําหรับร่างกายหอคอย, cross-arms และส่วนสําคัญอื่น ๆ ของโครงสร้างการรับประกันขนาดที่แม่นยํา และการเชื่อมต่อที่แข็งแรง เพื่อปกป้องความมั่นคงของหอคอย.
