การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การต่อยการทำเครื่องหมายการตัด | ขนาดมุม （มม.): | ∟40× 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| สูงสุด ความยาวของว่างเปล่า (M): | 12 | สูงสุด ความยาวของเสร็จแล้ว (M): | 10 |
| สูงสุด Punching (dia. х thi.) (มม.): | φ26× 12 （วัสดุ： Q345 510N/mm2) | ต่อยต่อด้าน: | 2 |
| การเจาะแรง (kn): | 630 | กำลังทำเครื่องหมาย (kn): | 630 |
| แรงตัด (kn): | 1800 | ||
| เน้น: | CNC angle line metal punching machine,3-axis CNC angle shearing line,Φ26×12 CNC punching marking machine |
||

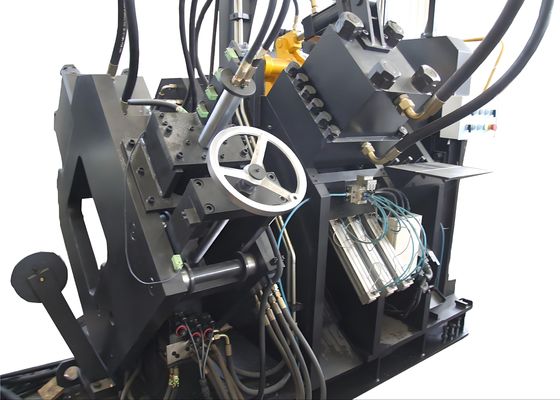

Φ26×12 Max. Punching CNC Angle metal Punching Marking And Shearing Line 3 CNC Axes
อุตสาหกรรมที่เกี่ยวข้อง:
เครื่องจักรนี้เป็นอุปกรณ์พิเศษที่ออกแบบมาเพื่อเจาะเหล็กฉาก ทำเครื่องหมาย และตัดเฉือน โดยเฉพาะอย่างยิ่งเพื่อตอบสนองความต้องการในการประมวลผลหลักของอุตสาหกรรมเสาเหล็กฉาก เพื่อให้มั่นใจถึงการจัดการส่วนประกอบเหล็กฉากที่แม่นยำและมีประสิทธิภาพ ซึ่งมีความสำคัญต่อการผลิตเสา
ข้อมูลจำเพาะ:
| ฟังก์ชัน | การเจาะ การทำเครื่องหมาย การตัด |
| ขนาดเหล็กฉาก (มม.) | ∟40×40×3～∟140×140×12 |
| ความยาวสูงสุดของชิ้นงานเปล่า (ม.) | 12 |
| ความยาวสูงสุดของชิ้นงานสำเร็จรูป (ม.) | 10 |
| การเจาะสูงสุด (เส้นผ่านศูนย์กลาง x ความหนา) (มม.) | Φ26×12(วัสดุ:Q345 510N/mm2) |
| หมัดต่อด้าน | 2 |
| แรงเจาะ (kN) | 630 |
| แรงทำเครื่องหมาย (kN) | 630 |
|
แรงตัด (kN) |
1800 |
| กลุ่มตัวอักษรทำเครื่องหมาย | 4 |
| จำนวนตัวอักษรต่อกลุ่ม | 12 |
| ขนาดตัวอักษร (มม.) | 14×10×19 |
| โหมดการตัด | การตัดใบมีดเดี่ยว |
| แกน CNC | 3 |
| ความเร็วในการป้อนเหล็กฉาก (ม./นาที) | 80 |
| วิธีการระบายความร้อนของระบบไฮดรอลิก | การระบายความร้อนด้วยน้ำ |
| ความแม่นยำในการประมวลผล | สอดคล้องกับ GB2694 |
| ฟังก์ชันโปรแกรม | ป้อนข้อมูลผ่านแป้นพิมพ์และอินเทอร์เฟซ USB |
| ขนาด (มม.) | 28000×6500×2200 |
องค์ประกอบของผลิตภัณฑ์:

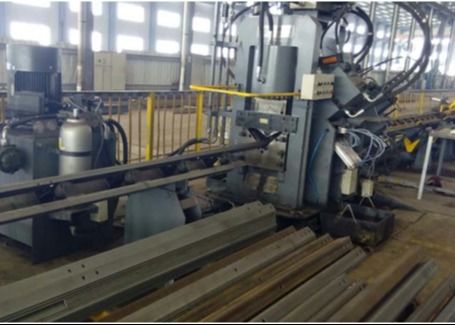

อุปกรณ์นี้ประกอบด้วยสายพานลำเลียงขวาง ระบบโหลดแบบหมุน สายพานลำเลียงป้อนเข้า รถป้อนเข้า CNC โมดูลเจาะ โมดูลทำเครื่องหมาย โมดูลตัด และสายพานลำเลียงขนถ่าย รวมถึงระบบไฮดรอลิก ไฟฟ้า และนิวเมติกส์ และส่วนประกอบอื่นๆ
คุณสมบัติของผลิตภัณฑ์:
1. ใช้เทคโนโลยี CNC และการป้อนด้วยเซอร์โวมอเตอร์ ทำให้มีประสิทธิภาพในการทำงานสูงและความแม่นยำของชิ้นงานสม่ำเสมอ ส่วนประกอบไฮดรอลิก นิวเมติกส์ และไฟฟ้าที่สำคัญทั้งหมดมีต้นกำเนิดจากต่างประเทศ
2. แต่ละด้านมีชุดหมัดและแม่พิมพ์สามชุด ซึ่งสามารถรองรับหมัดสามประเภทที่มีเส้นผ่านศูนย์กลางแตกต่างกัน ควบคุมโดย PLC แม่พิมพ์สามชุดสามารถเคลื่อนที่พร้อมกันเพื่อปรับเครื่องหมายอ้างอิงการเจาะ
3. คอมพิวเตอร์มีอินเทอร์เฟซภาษาจีน/อังกฤษ ทำให้ใช้งานง่าย และรองรับการแสดงภาพวาดชิ้นงาน การเขียนโปรแกรมทำได้ง่ายขึ้น และอุปกรณ์สามารถใช้ข้อมูลโปรแกรมที่สร้างโดยซอฟต์แวร์ lofting ได้โดยตรง เมื่อแก้ไขโปรแกรม จำเป็นต้องป้อนเฉพาะขนาดชิ้นงาน เส้นผ่านศูนย์กลางรู เครื่องหมายอ้างอิง และปริมาณชิ้นงาน
4. รถป้อน CNC ขับเคลื่อนด้วยเซอร์โวมอเตอร์ โดยมีตัวเข้ารหัสโฟโตอิเล็กทริกให้ข้อมูลป้อนกลับ มีการใช้การควบคุมแบบวงปิดเพื่อให้แน่ใจว่ามีความแม่นยำในการวางตำแหน่งสูง
5. กระบวนการทำเครื่องหมาย การเจาะ และการตัดเฉือนเป็นไปโดยอัตโนมัติทั้งหมด ส่วนประกอบเหล็กฉากสำเร็จรูปทั้งหมดสามารถขนถ่ายได้ผ่านอุปกรณ์พลิกแบบนิวเมติก ลดความเข้มข้นของแรงงาน
6. ระบบควบคุมประกอบด้วยคอมพิวเตอร์โฮสต์ ระบบ CNC เซอร์โวมอเตอร์ PLC และเซ็นเซอร์ตรวจจับภายนอก และส่วนประกอบอื่นๆ การดำเนินการประมวลผลเริ่มต้นเพียงแค่ป้อนขนาดชิ้นงาน นอกจากนี้ โปรแกรมยังสามารถจัดเก็บ เลือก แสดง และส่งได้ตามหมายเลขชิ้นงาน
7. ชุดทำเครื่องหมายใช้โครงสร้างแบบปิดเฟรม ทำให้มั่นใจได้ถึงความแข็งแกร่งที่ดีเยี่ยม กล่องตัวอักษรสี่กลุ่มได้รับการแก้ไขบนชุดทำเครื่องหมาย ซึ่งสามารถเลือกได้ผ่านการควบคุมโปรแกรม สามารถตั้งค่าเครื่องหมายอ้างอิงการทำเครื่องหมายได้ตามอำเภอใจ กระบอกสูบสำหรับการเจาะ การทำเครื่องหมาย และการตัดเฉือนมีข้อกำหนดที่ใหญ่กว่า รถ NC เป็นรุ่นที่ได้รับการอัพเกรดและแข็งแกร่งกว่า และแคลมป์มีโครงสร้างที่แข็งแรงขึ้น
ตัวอย่างเหล่านี้ ครอบคลุมข้อกำหนดทั่วไปและสถานการณ์การประมวลผลในอุตสาหกรรมเสาเหล็กฉาก ช่วยให้ผู้ใช้สามารถตรวจสอบคุณภาพการประมวลผล ความแม่นยำ และงานฝีมือของอุปกรณ์ได้โดยตรง พวกเขาทำหน้าที่เป็นข้อมูลอ้างอิงที่จับต้องได้สำหรับการประเมินประสิทธิภาพของอุปกรณ์และความเข้ากันได้กับความต้องการในการผลิตเฉพาะ
ในการก่อสร้างสายส่งไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งจำเป็นต้องใช้เสาเพื่อทนต่อสภาพอากาศที่รุนแรงและภาระหนัก อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กฉากที่สร้างโครงสร้างหลักของเสา โดยดำเนินการเจาะและปั๊มสำหรับเหล็กฉากที่ใช้ในตัวเสา แขนกากบาท และส่วนประกอบโครงสร้างหลักอื่นๆ ได้อย่างมีประสิทธิภาพ เพื่อให้มั่นใจถึงขนาดที่แม่นยำและการเชื่อมต่อที่แข็งแกร่งเพื่อรักษาเสถียรภาพโดยรวมของเสา
