การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การขุดเจาะ | สูงสุด ขนาดความกว้าง x ความสูง: | 700 × 500 มม. |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 100 × 100 มม. | ความยาวลำแสง: | 2000 ～ 12200 มม. |
| รูปแบบแกนหลัก: | BT40 | พลังงานมอเตอร์: | 11kW |
| ความเร็วแกนหมุน: | 100 ～ 3000 r/min | เส้นผ่านศูนย์กลางของรู: | φ5 ～φ30 มม. |

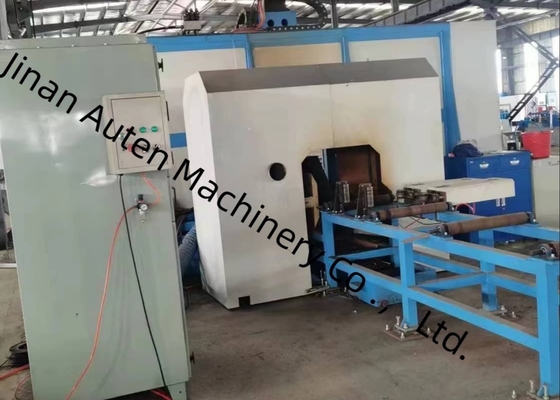

เครื่องเจาะและต๊าป H Beam CNC 3 มิติ กว้าง x สูง 700×500 มม. φ5～φ30 มม. เส้นผ่านศูนย์กลางรู
อุตสาหกรรมที่ใช้งาน:
เครื่องมือกลนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการเจาะเหล็กรูปตัว H โดยใช้แกนหมุนเจาะความแม่นยำสูงสามแกนเพื่อทำการเจาะชิ้นงาน ซึ่งมีความแม่นยำในการตัดเฉือนสูงและใช้งานง่าย ในฐานะที่เป็นอุปกรณ์ที่มีประสิทธิภาพสูงที่จำเป็นในอุตสาหกรรมโครงสร้างเหล็ก จึงมีการนำไปใช้อย่างแพร่หลายในการก่อสร้าง วิศวกรรมสะพาน เสาอากาศโครงสร้าง โครงสร้างตาราง และสาขาอื่นๆ ที่เกี่ยวข้อง
ข้อมูลจำเพาะ:
| พารามิเตอร์ H beam | ขนาดสูงสุด กว้าง x สูง | 700×500 มม. | |
| ขนาดต่ำสุด กว้าง x สูง | 100×100 มม. | ||
| ความยาวคาน | 2000～12200 มม. | ||
| แกนหมุนหลัก | จำนวน | 3 | |
| รุ่น | BT40 | ||
| กำลังมอเตอร์ | 11 กิโลวัตต์ | ||
| ความเร็วแกนหมุน | 100～3000 รอบต่อนาที | ||
| เส้นผ่านศูนย์กลางรู | φ5～φ30 มม. | ||
| แกน CNC | กำลังมอเตอร์เซอร์โวของแกน X | ประมาณ 5 กิโลวัตต์ | |
| กำลังมอเตอร์เซอร์โวของแกนกำหนดตำแหน่งการเจาะแนวนอน | ประมาณ 1.5 กิโลวัตต์ | ||
| กำลังมอเตอร์เซอร์โวของแกนกำหนดตำแหน่งการเจาะแนวตั้ง | ประมาณ 3 กิโลวัตต์ | ||
| เซอร์โวมอเตอร์ของการป้อนการเจาะ | ประมาณ 2 กิโลวัตต์ | ||
| นิตยสารเครื่องมือ | จำนวน | 3 | |
| ประเภท | สไตล์แถว | ||
| ความจุของนิตยสารเครื่องมือ | 4 x 3 | ||
| ความแม่นยำในการประมวลผล | ค่าเบี่ยงเบนระยะห่างรู | สองรูภายใน 1 เมตร | ±0.5 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ±0.2 มม. สำหรับทุกๆ 1 เมตรเพิ่มเติมของระยะห่างรู และสูงสุดไม่เกิน ±2 มม. | |||
| ค่าเบี่ยงเบนขอบ | ±1.0 มม. | ||
| ขนาดเครื่อง | ประมาณ 33x5.5x3.3 ม. | ||
ส่วนประกอบของสายเครื่องเจาะ CNC
สายเครื่องเจาะ CNC ประกอบด้วยส่วนประกอบหลัก ได้แก่ ตัวเครื่องหลัก ระบบป้อน CNC สายพานลำเลียงป้อนออก ระบบระบายความร้อน ระบบไฮดรอลิก ระบบนิวเมติก ระบบหล่อลื่น ระบบไฟฟ้า และรถเข็นวัสดุเหลือใช้ สายการผลิตใช้โครงสร้างเตียงแบบคงที่ควบคู่ไปกับโครงสร้างการขนส่งชิ้นงานแบบเคลื่อนที่ได้ ฟังก์ชันการเจาะ 3 มิติที่เปิดใช้งานโดยการออกแบบโครงสร้างนี้ช่วยอำนวยความสะดวกในการดำเนินงานกระบวนการผลิตอัตโนมัติ รองรับการดำเนินงานการผลิตที่มีประสิทธิภาพและสอดคล้องกัน
1. ตัวเครื่องหลัก
ตัวเครื่องหลักประกอบด้วยฐาน เตียง โต๊ะเลื่อนแบบเคลื่อนที่ได้ หัวจับ อุปกรณ์กดด้านบน อุปกรณ์กดด้านข้าง และนิตยสารเครื่องมือแบบแถว เตียงมีความแข็งแกร่งและความมั่นคงเป็นเลิศ ทำให้สามารถทนต่อภาระและการสั่นสะเทือนที่เกิดขึ้นในระหว่างกระบวนการตัดเฉือนความเร็วสูง ประสิทธิภาพโครงสร้างนี้ช่วยให้มั่นใจได้ถึงการรักษาความแม่นยำในการตัดเฉือนของเครื่องมือกลตลอดการทำงาน

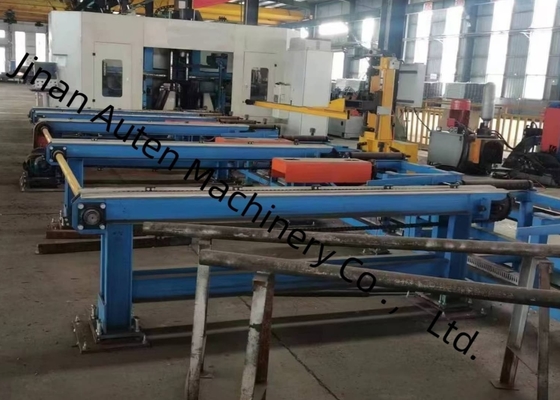

2. สายพานลำเลียงป้อนเข้า
สายพานลำเลียงป้อนเข้าประกอบด้วยโครงรองรับสายพานลำเลียง ลูกกลิ้งรองรับ ลูกกลิ้งกำหนดตำแหน่งด้านข้าง อุปกรณ์ดันด้านข้าง และชั้นวาง และส่วนประกอบอื่นๆ ช่องป้อนของสายพานลำเลียงได้รับการออกแบบมาเพื่อขนส่งชิ้นงานที่จะประมวลผล มีการติดตั้งสวิตช์โฟโตอิเล็กทริกที่ส่วนหน้าของช่องป้อนเพื่อตรวจจับส่วนหน้าของชิ้นงาน ซึ่งจะเป็นตัวกำหนดข้อมูลการประมวลผลทิศทาง X อุปกรณ์ดันด้านข้างจะหนีบชิ้นงานให้แน่นและกดกับลูกกลิ้งกำหนดตำแหน่งด้านข้าง ทำให้สามารถกำหนดตำแหน่งหยาบของชิ้นงานในทิศทาง Y ได้
3. รถเข็น NC ป้อนเข้า
รถเข็น NC ป้อนเข้าประกอบด้วยเฟือง มอเตอร์เซอร์โว และตัวควบคุม ตัวควบคุมมีความแข็งแกร่งและความมั่นคงเป็นเลิศ และสามารถยกและลดระดับได้โดยอัตโนมัติตามข้อกำหนดของโปรไฟล์ รวมถึงการหนีบชิ้นงานโดยอัตโนมัติ หลังจากที่ตัวควบคุมหนีบชิ้นงานแล้ว รถเข็นจะถูกขับเคลื่อนด้วยมอเตอร์เซอร์โว ภายใต้การส่งผ่านของกลไกแร็คแอนด์พิเนียน ชิ้นงานจะถูกป้อนในทิศทาง X ซึ่งช่วยให้มั่นใจได้ถึงความแม่นยำในการตัดเฉือนตามยาวของกระบวนการเจาะ
เครื่องมือกลนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการเจาะ การต๊าป และการทำเครื่องหมายบน H-beam เหล็กช่อง และชิ้นงานเหล็กอื่นๆ อีกมากมาย รองรับการประมวลผลส่วนประกอบเหล็กที่มีข้อกำหนดที่หลากหลาย ในขณะเดียวกันก็มั่นใจได้ถึงความแม่นยำสูงและประสิทธิภาพการทำงานตลอดวงจรการประมวลผลทั้งหมด ในช่วงการสาธิตตัวอย่าง ตัวอย่างเช่น เครื่องมือกลสามารถแสดงความสามารถในการประมวลผลได้อย่างมีประสิทธิภาพโดยใช้ตัวอย่าง H-beam มาตรฐาน (ที่มีความกว้างของหน้าแปลนและความหนาของเว็บที่แตกต่างกัน) และตัวอย่างเหล็กช่องที่มีขนาดแตกต่างกัน ตัวอย่างที่แสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องมือกลในการบรรลุตำแหน่งรูที่แม่นยำ เกลียวที่ต๊าปเรียบ และรูปแบบการทำเครื่องหมายที่แตกต่างกัน ซึ่งสะท้อนให้เห็นถึงความแม่นยำสูงและความน่าเชื่อถือในการใช้งานจริง
เครื่องเจาะ H Beam CNC ความเร็วสูงส่วนใหญ่จะถูกนำไปใช้ในเวิร์กช็อปโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ภายในเวิร์กช็อปโครงสร้างเหล็ก จะดำเนินการประมวลผลที่แม่นยำบน H-beam ที่ใช้สำหรับโครงสร้างและโครงสร้างรองรับ ซึ่งเป็นการวางรากฐานที่มั่นคงสำหรับการประกอบโครงสร้างเหล็กที่มั่นคง ในสถานการณ์การก่อสร้างสะพาน จะดำเนินการเจาะที่มีความแม่นยำสูงบน H-beam ซึ่งมีส่วนช่วยในการเพิ่มความสมบูรณ์ของโครงสร้างของสะพาน ทำให้สามารถทนต่อภาระในระยะยาวได้ ประสิทธิภาพการทำงานสูงให้การสนับสนุนทางเทคนิคที่เชื่อถือได้สำหรับภาคโครงสร้างพื้นฐานที่สำคัญเหล่านี้ ทำให้มั่นใจได้ถึงความคืบหน้าในการดำเนินโครงการอย่างราบรื่น
