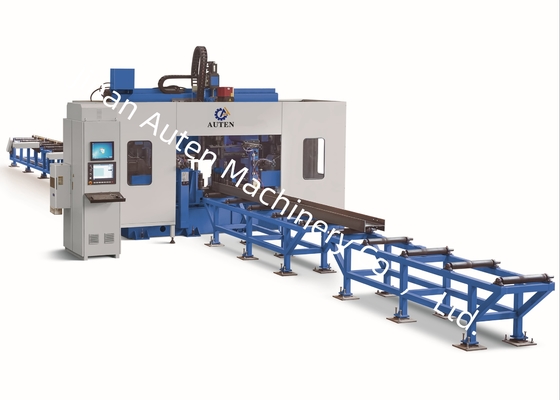

เครื่องเจาะ H Beam CNC ความยาวลำแสง 2000～13000 มม. มอเตอร์เซอร์โว 2KW สำหรับการป้อนเจาะ
การใช้งานเครื่องมือเครื่องจักร:
เครื่องมือเครื่องจักรนี้ออกแบบมาเพื่อการเจาะ การต๊าปเกลียว และการทำเครื่องหมายบนวัสดุเหล็ก เช่น H-beam และเหล็กรางน้ำ เป็นหลัก โดยใช้แกนหมุนความเร็วสูง BT40 สามตัวเพื่อทำการเจาะบนสามด้านของเหล็ก โดยมีแกนหมุนหนึ่งตัวสำหรับแต่ละด้าน นิตยสารเครื่องมือแบบแถวที่สอดคล้องกันสามารถรองรับดอกสว่านได้ถึง 4 ข้อมูลจำเพาะ มีคุณสมบัติของประสิทธิภาพการประมวลผลสูง ความแม่นยำสูง ใช้งานง่าย และใช้งานได้หลากหลาย
ข้อมูลจำเพาะ:
| พารามิเตอร์ H beam | ขนาดสูงสุด กว้าง x สูง | 500×500 มม. | |
| ขนาดต่ำสุด กว้าง x สูง | 100×100 มม. | ||
| ความยาวลำแสง | 2000～13000 มม. | ||
| เหล็กรางน้ำ | 10#～40# | ||
| แกนหมุนหลัก | จำนวน | 3 | |
| รุ่น | BT40 | ||
| กำลังมอเตอร์ | 11 กิโลวัตต์ | ||
| ความเร็วแกนหมุน | 100～3000 รอบต่อนาที | ||
| เส้นผ่านศูนย์กลางรู | φ5～φ30 มม. | ||
| แกน CNC | กำลังมอเตอร์เซอร์โวของแกน X | ประมาณ 4.5 กิโลวัตต์ | |
| กำลังมอเตอร์เซอร์โวของแกนตำแหน่งการเจาะแนวนอน | ประมาณ 1.5 กิโลวัตต์ | ||
| กำลังมอเตอร์เซอร์โวของแกนตำแหน่งการเจาะแนวตั้ง | ประมาณ 3 กิโลวัตต์ | ||
| เซอร์โวมอเตอร์ของการป้อนเจาะ | ประมาณ 2 กิโลวัตต์ | ||
| นิตยสารเครื่องมือ | จำนวน | 3 | |
| ประเภท | สไตล์แถว | ||
| ความจุของนิตยสารเครื่องมือ | 4 x 3 | ||
| ความแม่นยำในการประมวลผล | ค่าเบี่ยงเบนระยะห่างของรู | สองรูภายใน 1 เมตร | ±0.5 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ±0.2 มม. สำหรับทุกๆ ระยะห่างของรูเพิ่มเติม 1 เมตร และสูงสุดไม่เกิน ±2 มม. | |||
| ค่าเบี่ยงเบนขอบ | ±1.0 มม. | ||
โครงสร้างและการกำหนดค่าเครื่องมือเครื่องจักร
เครื่องมือเครื่องจักรนี้ประกอบด้วยหน่วยเจาะ รถเข็นป้อน ช่องป้อน ช่องปล่อย ระบบระบายความร้อน ระบบไฮดรอลิก ระบบนิวเมติก ระบบหล่อลื่น ระบบไฟฟ้า และส่วนประกอบสำคัญอื่นๆ เป็นหลัก เครื่องมือเครื่องจักรใช้การออกแบบโครงสร้างที่มีเตียงคงที่และแพลตฟอร์มชิ้นงานที่เคลื่อนย้ายได้ การกำหนดค่าสำหรับการเจาะ 3 มิติช่วยอำนวยความสะดวกในการดำเนินงานกระบวนการผลิตอัตโนมัติ เพิ่มประสิทธิภาพการทำงานและความสอดคล้องกัน
1. หน่วยเจาะ
หน่วยเจาะประกอบด้วยฐาน เตียงเครื่องจักร สไลด์ที่เคลื่อนย้ายได้ หัวจับแกนหมุน อุปกรณ์กดด้านบน อุปกรณ์หนีบด้านข้าง และนิตยสารเครื่องมือแบบแถวเป็นหลัก

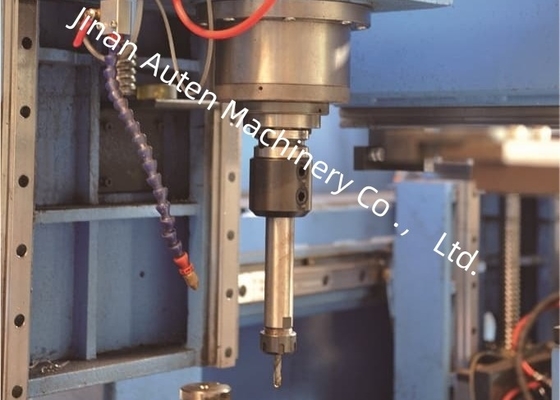

เครื่องมือเครื่องจักรติดตั้งหัวจับแกนหมุนสามตัว ได้แก่ หัวจับแกนหมุนด้านข้างคงที่ หัวจับแกนหมุนด้านข้างที่เคลื่อนย้ายได้ และหัวจับแกนหมุนของหน่วยบน หัวจับเหล่านี้ใช้สำหรับการเจาะในแนวนอนและแนวตั้งตามลำดับ หัวจับแกนหมุนแต่ละตัวรองรับการทำงานที่เป็นอิสระและสามารถทำงานเจาะพร้อมกันได้ ซึ่งความสามารถในการประมวลผลแบบขนานนี้ช่วยเพิ่มประสิทธิภาพการผลิตอย่างมาก
2. รถเข็นป้อน
รถเข็นป้อนประกอบด้วยเกียร์ เซอร์โวมอเตอร์ และตัวควบคุม ตัวควบคุมยึดชิ้นงานและขับเคลื่อนด้วยเซอร์โวมอเตอร์ ผ่านไดรฟ์แร็คแอนด์พิเนียน จะป้อนชิ้นงานตามทิศทาง X การออกแบบนี้ช่วยให้มั่นใจได้ถึงความแม่นยำในการประมวลผลตามยาวของการเจาะ ซึ่งเป็นการวางรากฐานที่มั่นคงสำหรับคุณภาพของชิ้นงานที่สอดคล้องกัน
3. ช่องป้อน
ช่องป้อนประกอบด้วยโครงยึดช่อง ลูกกลิ้งรองรับ ลูกกลิ้งตำแหน่งด้านข้าง กลไกการดันด้านข้าง แร็ค และส่วนประกอบอื่นๆ ได้รับการออกแบบมาเพื่อบรรทุกชิ้นงานที่จะประมวลผล สวิตช์โฟโตอิเล็กทริกติดตั้งอยู่ที่ส่วนหน้าของช่อง สวิตช์นี้ตรวจจับส่วนหน้าของชิ้นงานและระบุการอ้างอิงการประมวลผลทิศทาง X ลูกกลิ้งตำแหน่งด้านข้างทำการวางตำแหน่งหยาบของชิ้นงานตามทิศทาง Y ในขณะที่กลไกการดันด้านข้างกดชิ้นงานกับลูกกลิ้งตำแหน่งด้านข้างเพื่อให้แน่ใจว่ามีการวางตำแหน่งที่มั่นคง
เครื่องมือเครื่องจักรนี้ได้รับการออกแบบมาเพื่อการเจาะ การต๊าปเกลียว และการทำเครื่องหมายบน H-beam เหล็กรางน้ำ และชิ้นงานเหล็กอื่นๆ ที่หลากหลายเป็นหลัก สามารถประมวลผลส่วนประกอบเหล็กที่มีข้อมูลจำเพาะที่หลากหลาย เพื่อให้มั่นใจได้ทั้งความแม่นยำสูงและประสิทธิภาพการทำงานตลอดกระบวนการ
ในการสาธิตตัวอย่าง ตัวอย่างเช่น เครื่องมือเครื่องจักรสามารถแสดงความสามารถในการประมวลผลบนตัวอย่าง H-beam มาตรฐาน (ที่มีความกว้างของหน้าแปลนและความหนาของเว็บที่แตกต่างกัน) รวมถึงตัวอย่างเหล็กรางน้ำที่มีขนาดแตกต่างกัน ตัวอย่างที่แสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องมือเครื่องจักรในการบรรลุตำแหน่งรูที่แม่นยำ เกลียวที่ต๊าปเรียบ และรูปแบบการทำเครื่องหมายที่แตกต่างกัน ซึ่งสะท้อนให้เห็นถึงความแม่นยำและความน่าเชื่อถือสูงในการใช้งานจริง
เครื่องเจาะ H Beam CNC ความเร็วสูงส่วนใหญ่ใช้ในเวิร์กช็อปโครงสร้างเหล็กและโครงการก่อสร้างสะพาน ภายในเวิร์กช็อปโครงสร้างเหล็ก จะทำการประมวลผลที่แม่นยำบน H-beam ที่ใช้สำหรับโครงสร้างและโครงสร้างรองรับ ซึ่งเป็นการวางรากฐานที่มั่นคงสำหรับการประกอบที่มั่นคง ในสถานการณ์การก่อสร้างสะพาน จะดำเนินการเจาะที่มีความแม่นยำสูงบน H-beam ซึ่งช่วยเพิ่มความสมบูรณ์ของโครงสร้างเพื่อทนต่อภาระในระยะยาว ประสิทธิภาพการทำงานสูงให้การสนับสนุนที่เชื่อถือได้สำหรับภาคโครงสร้างพื้นฐานที่สำคัญเหล่านี้
