รายละเอียดสินค้า:
การชำระเงิน:
|
| Function: | Punching, marking, cutting | Angle size（mm）: | ∟40×40×3～∟140×140×12 |
|---|---|---|---|
| Max. length of blank (m): | 12 | Max. length of finished (m): | 10 |
| Max. Punching (dia. х thi.) (mm): | Φ26×12（Material：Q345 510N/mm2） | Punches per side: | 2 |
| Punching force (kN): | 630 | Marking force (kN): | 630 |
| Cutting force (kN): | 1800 | ||
| เน้น: | CNC hydraulic cutting system,single blade CNC angle line,water cooling CNC punching machine |
||

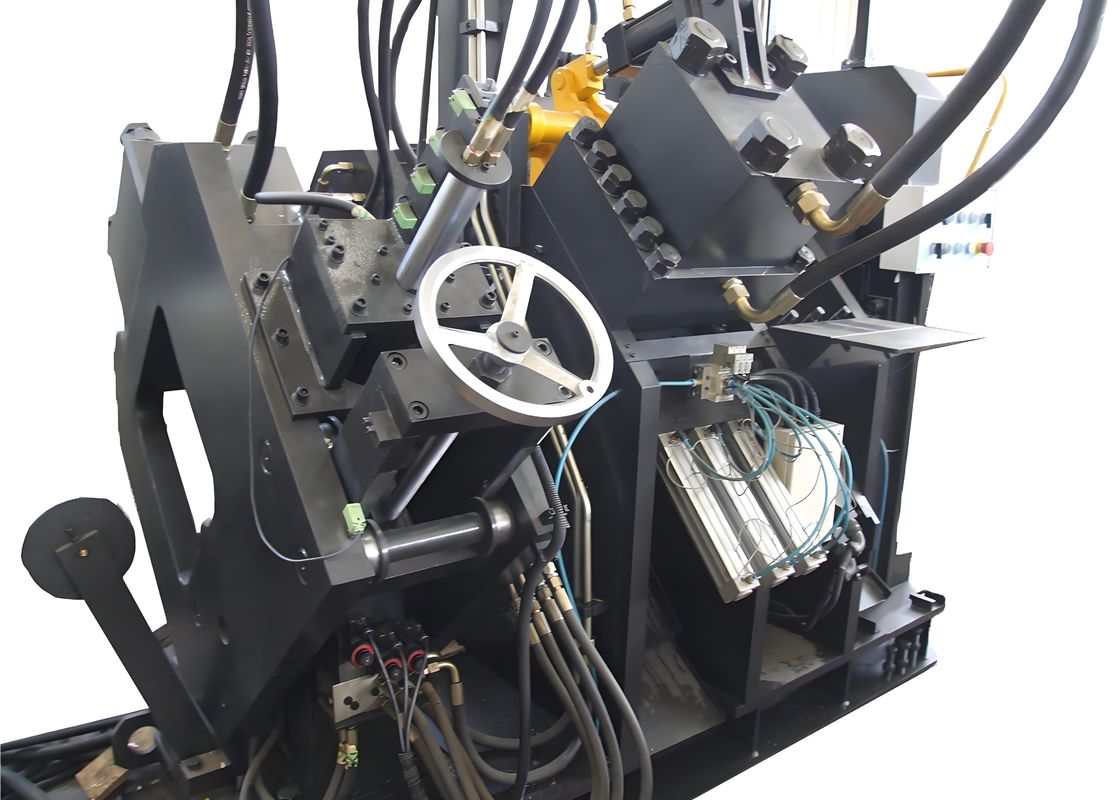

ระบบไฮดรอลิกหล่อเย็นด้วยน้ำ CNC เจาะ ทำเครื่องหมาย และตัดเฉือนสายการผลิตใบมีดเดี่ยว
อุตสาหกรรมที่เกี่ยวข้อง:
เครื่องจักรนี้เป็นอุปกรณ์พิเศษที่ออกแบบมาสำหรับการเจาะ ทำเครื่องหมาย และตัดเฉือนเหล็กฉากในภาคส่วนเสาเหล็กฉาก เหมาะสำหรับความต้องการในการประมวลผลที่แม่นยำของส่วนประกอบเหล็กฉาก รองรับการผลิตที่มีประสิทธิภาพในการผลิตเสา ทำให้มั่นใจได้ว่าสอดคล้องกับมาตรฐานอุตสาหกรรม และเพิ่มประสิทธิภาพในการดำเนินงาน
ข้อมูลจำเพาะ:
| ฟังก์ชัน | การเจาะ การทำเครื่องหมาย การตัด |
| ขนาดมุม (มม.) | ∟40×40×3～∟140×140×12 |
| ความยาวสูงสุดของชิ้นงานเปล่า (ม.) | 12 |
| ความยาวสูงสุดของชิ้นงานสำเร็จรูป (ม.) | 10 |
| การเจาะสูงสุด (เส้นผ่านศูนย์กลาง х ความหนา) (มม.) | Φ26×12(วัสดุ:Q345 510N/mm2) |
| หมัดต่อด้าน | 2 |
| แรงเจาะ (kN) | 630 |
| แรงทำเครื่องหมาย (kN) | 630 |
|
แรงตัด (kN) |
1800 |
| กลุ่มตัวอักษรทำเครื่องหมาย | 4 |
| จำนวนตัวอักษรต่อกลุ่ม | 12 |
| ขนาดตัวอักษร (มม.) | 14×10×19 |
| โหมดการตัด | การตัดด้วยใบมีดเดี่ยว |
| แกน CNC | 3 |
| ความเร็วในการป้อนมุม (ม./นาที) | 80 |
| วิธีการระบายความร้อนของระบบไฮดรอลิก | การระบายความร้อนด้วยน้ำ |
| ความแม่นยำในการประมวลผล | สอดคล้องกับ GB2694 |
| ฟังก์ชันโปรแกรม | ป้อนข้อมูลด้วยแป้นพิมพ์และอินเทอร์เฟซ USB |
| ขนาด (มม.) | 28000×6500×2200 |
องค์ประกอบของผลิตภัณฑ์:
เครื่องจักรประกอบด้วยสายพานลำเลียงขวาง ระบบโหลดแบบหมุน สายพานลำเลียงป้อนเข้า รถป้อนเข้า CNC หน่วยเจาะ หน่วยทำเครื่องหมาย หน่วยตัด สายพานลำเลียงขนถ่าย รวมถึงระบบไฮดรอลิก ไฟฟ้า และนิวเมติกส์ และส่วนประกอบอื่นๆ
คุณสมบัติของผลิตภัณฑ์:
1. ใช้เทคโนโลยี CNC และการป้อนเซอร์โวมอเตอร์ ซึ่งมีประสิทธิภาพสูงและความแม่นยำของชิ้นงานที่มั่นคง ส่วนประกอบไฮดรอลิก นิวเมติกส์ และไฟฟ้าที่สำคัญทั้งหมดนำเข้า
2. แต่ละด้านมีชุดหมัดและแม่พิมพ์สามชุด ซึ่งสามารถรองรับหมัดสามประเภทที่มีเส้นผ่านศูนย์กลางแตกต่างกัน แม่พิมพ์สามชุดสามารถเคลื่อนย้ายร่วมกันภายใต้การควบคุม PLC เพื่อปรับเครื่องหมายด้านหลังการเจาะ
3. คอมพิวเตอร์ติดตั้งอินเทอร์เฟซภาษาจีน/อังกฤษ ทำให้ใช้งานง่าย และสามารถแสดงภาพวาดชิ้นงานได้ การเขียนโปรแกรมทำได้ง่ายขึ้น และสามารถใช้ข้อมูลโปรแกรมที่สร้างโดยซอฟต์แวร์ lofting ได้โดยตรง เมื่อแก้ไขโปรแกรม จำเป็นต้องป้อนเฉพาะขนาดชิ้นงาน เส้นผ่านศูนย์กลางรู เครื่องหมายด้านหลัง และปริมาณชิ้นงานเท่านั้น
4. หน่วยทำเครื่องหมายใช้โครงสร้างเฟรมปิดที่มีความแข็งแกร่งดีเยี่ยม กล่องตัวอักษรสี่กลุ่มได้รับการแก้ไขบนหน่วยทำเครื่องหมาย ซึ่งสามารถเลือกได้ผ่านโปรแกรม สามารถตั้งค่าเครื่องหมายด้านหลังได้ตามอำเภอใจ
5. กระบอกสูบเจาะ ทำเครื่องหมาย และเฉือนมีขนาดใหญ่ขึ้น รถ NC เป็นแบบใหม่ที่มีความแข็งแรงมากขึ้น และแคลมป์มีความแข็งแรงมากขึ้น
ตัวอย่างเหล่านี้ ครอบคลุมข้อมูลจำเพาะทั่วไปและสถานการณ์การประมวลผลในอุตสาหกรรมเสาเหล็กฉาก ช่วยให้ผู้ใช้สามารถตรวจสอบคุณภาพการประมวลผล ความแม่นยำ และงานฝีมือของอุปกรณ์ได้โดยตรง ทำหน้าที่เป็นข้อมูลอ้างอิงที่เป็นรูปธรรมสำหรับการประเมินประสิทธิภาพและความเหมาะสมสำหรับความต้องการในการผลิตเฉพาะ
ได้รับการออกแบบมาเป็นหลักสำหรับการเจาะและปั๊มเหล็กฉากขนาดใหญ่และมีความแข็งแรงสูงที่ใช้ในเสาส่งกำลัง และมีการนำไปใช้อย่างแพร่หลายในสถานการณ์ต่างๆ ในระหว่างการก่อสร้างและการบำรุงรักษาโครงสร้างพื้นฐานการส่งกำลังไฟฟ้า
ในการก่อสร้างสายส่งกำลังไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งเสาจะต้องทนต่อสภาพอากาศที่รุนแรงและภาระหนัก อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กฉากที่สร้างโครงร่างหลักของเสา มันดำเนินการเจาะและปั๊มสำหรับเหล็กฉากที่ใช้ในตัวเสา แขนกากบาท และส่วนประกอบโครงสร้างหลักอื่นๆ ได้อย่างชำนาญ ทำให้มั่นใจได้ถึงขนาดที่แม่นยำและการเชื่อมต่อที่แข็งแกร่งเพื่อรับประกันเสถียรภาพโดยรวมของเสา
