รายละเอียดสินค้า:
การชำระเงิน:
|
| Function: | Drilling and Marking | Angle size(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Max. length of raw material (m): | 14 | Marking force(kN): | 1000 |
| No. of character group: | 1 | No. of character: | 18 |
| Character size (mm): | 14*10*19 | Range of accurate distance(mm): | 50~220（Stepless） |
| เน้น: | CNC angle line drilling machine,3 drill side marking machine,18 character CNC angle driller |
||

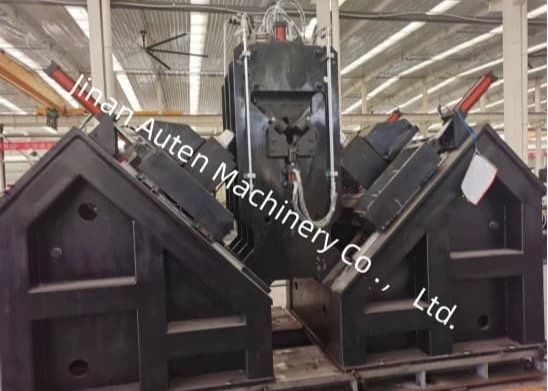

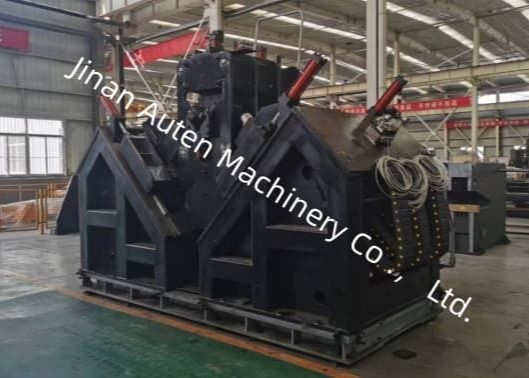

เครื่องเจาะและทำเครื่องหมายมุม CNC 3 ดอกเจาะต่อด้าน 18 ตัวอักษร
การใช้งานผลิตภัณฑ์:
ส่วนใหญ่ใช้สำหรับการเจาะและประทับเหล็กฉากขนาดใหญ่และมีความแข็งแรงสูงในเสาส่งสายส่งกำลังไฟฟ้า รูทั้งหมดบนเหล็กฉากสามารถเจาะได้บนสายการผลิตนี้ โดยมีคุณภาพของรูและความแม่นยำในการวางตำแหน่งสูง พร้อมด้วยประสิทธิภาพการผลิตและระดับระบบอัตโนมัติที่สูง
พารามิเตอร์หลัก:
| รุ่น | ADM2532 |
| ขนาดมุม (มม.) | 140*140*10~250*250*32 |
| ความยาวสูงสุดของวัตถุดิบ (ม.) | 14 |
| แรงทำเครื่องหมาย (kN) | 1000 |
| จำนวนกลุ่มตัวอักษร | 1 |
| จำนวนตัวอักษร | 18 |
| ขนาดตัวอักษร (มม.) | 14*10*19 |
| ช่วงระยะทางที่แม่นยำ (มม.) | 50~220 (ไม่จำกัด) |
| จำนวนดอกสว่านแต่ละด้าน | 3 (2 กลุ่ม, รวม 6) |
| จำนวนใบมีดแต่ละด้าน | 3 |
|
เรียวของแกนหมุนเจาะ |
BT40 |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ40 |
| ความเร็วในการหมุนแกนหมุนสูงสุด (รอบ/นาที) | 6000 |
| หน่วยทำความเย็นของสว่าน | MQL 360-2 (ระบายความร้อนแบบแห้ง) |
| ความจุในการจัดเก็บน้ำมันของหน่วยทำความเย็น | 2L |
| น้ำมันตัด | น้ำมันตัดขนาดเล็กจากพืช (2000-25) |
| การใช้น้ำมันเชื้อเพลิง | 5~50 มล./ชม. |
| ประเภทไดรฟ์รถเข็น CNC | มอเตอร์เซอร์โว AC, ขับเคลื่อนด้วยแร็คและปีกนก |
| ความเร็วในการป้อนสูงสุดของมุม (ม./นาที) | 40 |
| วิธีการขับเคลื่อนการเคลื่อนที่ของแนวแกน AB | รางนำการเคลื่อนที่แบบเชิงเส้น; มอเตอร์เซอร์โว AC; สกรูบอลขับเคลื่อนทุติยภูมิ |
| ความเร็วในการเดินทางของสเก็ตบอร์ดสูงสุดของหัวเจาะ (ม./นาที) | 10 |
| ประเภทไดรฟ์หัวเจาะ | รางนำการเคลื่อนที่แบบเชิงเส้น; มอเตอร์เซอร์โว AC; สกรูบอลขับเคลื่อนทุติยภูมิ |
| ความเร็วในการป้อนสูงสุดของหัวเจาะ (ม./นาที) | 14 |
| วิธีการทำงานของแขนรถเข็นป้อน | ชนิดยกแนวตั้ง |
| จำนวนกระบอกสูบเอียงด้านปล่อย | 4 |
| วิธีการระบายความร้อนของสถานีไฮดรอลิก | ระบายความร้อนด้วยอากาศ |
| จำนวนแกน CNC | 9 |
| แรงดันลม (MPa) | 1 |
| กำลังไฟรวม | ประมาณ 150KW |
คุณสมบัติของผลิตภัณฑ์:
1. ระดับระบบอัตโนมัติสูง
สายการผลิตติดตั้งอุปกรณ์โหลดอัตโนมัติ (ประกอบด้วยช่องป้อนขวางและโครงโหลดแบบหมุน) อุปกรณ์ปล่อยอัตโนมัติ และอุปกรณ์ป้อนอัตโนมัติ รูทั้งหมดและการทำเครื่องหมายเหล็กบนเหล็กฉากสามารถประมวลผลได้ในครั้งเดียวผ่านสายการผลิต โดยไม่ต้องมีการแทรกแซงด้วยตนเองในระหว่างการประมวลผล ซึ่งช่วยลดความเข้มข้นของแรงงานของผู้ปฏิบัติงานได้อย่างมาก
2. หน่วยพิมพ์มีโครงสร้างปิดที่มีความแข็งแรงสูงและประสิทธิภาพที่มั่นคง หน่วยพิมพ์ติดตั้งฐานรองรับที่ยึดติดกับฐานเครื่อง, เตียงเคลื่อนที่ และกล่องตัวอักษรหัวกดที่ขับเคลื่อนด้วยไฮดรอลิก ทำการพิมพ์ในตำแหน่งที่ระบุไว้ในแบบสั่งงานตามคำแนะนำของคอมพิวเตอร์ เพื่อขยายช่วงการประมวลผลของเครื่องจักร มีการเพิ่มกลไกการปรับด้วยตนเอง ซึ่งช่วยให้สามารถเปลี่ยนตำแหน่งลงของตัวเครื่องที่เคลื่อนที่ได้ (เช่น ตำแหน่งของหัวตัวอักษร) เพื่อปรับให้เข้ากับตำแหน่งการพิมพ์ของเหล็กฉากที่มีข้อกำหนดต่างๆ
3. แกนหมุนเจาะติดตั้งกลไกการหนีบเครื่องมืออัตโนมัติแบบสปริงผีเสื้อและกระบอกสูบไฮดรอลิกสำหรับการปล่อยเครื่องมือ ทำให้เปลี่ยนด้ามเครื่องมือได้สะดวก ส่วนหน้าของแกนหมุนใช้โครงสร้างป้องกันเขาวงกต รวมการออกแบบกันน้ำ และติดตั้งอุปกรณ์ม่านลม เพื่อให้แน่ใจว่าของเหลวตัดจะไม่ซึมเข้าไปในภายในของแกนหมุน
ตัวอย่างเหล่านี้ครอบคลุมข้อกำหนดและรูปแบบรูทั่วไปของเหล็กฉากที่ใช้ในเสาส่งสายส่งกำลังไฟฟ้า พวกเขาอนุญาตให้ผู้ใช้หรือผู้ตรวจสอบที่มีศักยภาพตรวจสอบประสิทธิภาพของอุปกรณ์ด้วยสายตา ดังนั้นจึงให้ข้อมูลอ้างอิงที่เป็นรูปธรรมและใช้งานง่ายสำหรับการประเมินความเหมาะสมสำหรับการผลิตจริง
ส่วนใหญ่ได้รับการออกแบบทางวิศวกรรมสำหรับการเจาะและประทับเหล็กฉากขนาดใหญ่และมีความแข็งแรงสูงที่ใช้ในเสาส่งสายส่งกำลังไฟฟ้า และมีการนำไปใช้อย่างแพร่หลายในสถานการณ์ต่างๆ ภายในงานก่อสร้างและบำรุงรักษาสาธารณูปโภคพื้นฐานการส่งกำลังไฟฟ้า
ในการก่อสร้างสายส่งกำลังไฟฟ้าแรงสูงพิเศษ (UHV) ซึ่งจำเป็นต้องใช้เสาเพื่อทนต่อสภาพอากาศที่รุนแรงและภาระหนัก อุปกรณ์นี้มีบทบาทสำคัญในการประมวลผลส่วนประกอบเหล็กฉากที่เป็นโครงสร้างหลักของเสา มันดำเนินการงานเจาะและประทับสำหรับเหล็กฉากที่ใช้ในตัวเสา แขนกากบาท และส่วนประกอบโครงสร้างหลักอื่นๆ อย่างมีประสิทธิภาพ เพื่อให้มั่นใจในขนาดที่แม่นยำและการเชื่อมต่อที่แข็งแกร่งเพื่อรักษาเสถียรภาพโดยรวมของเสา
