2000?? 13000 มม ความยาวของรั้ว ความเร็วสูง CNC H เครื่องเจาะรั้ว 10# ราง 40# ช่องเหล็ก

เครื่องเจาะ H Beam CNC ความเร็วสูง ขนาด 2000～13000 มม. เหล็กฉาก 10#～40#

การใช้งานเครื่องมือ:

เครื่องมือกลนี้ออกแบบมาเพื่อใช้ในการเจาะ, ทำเกลียว, และทำเครื่องหมายบนเหล็กรูปพรรณ H, เหล็กฉาก, และเหล็กชนิดอื่นๆ เป็นหลัก โดยใช้แกนหมุนความเร็วสูง BT40 จำนวนสามชุดเพื่อทำการเจาะบนสามด้านของเหล็ก โดยมีแกนหมุนหนึ่งชุดสำหรับแต่ละด้าน นิตยสารเครื่องมือแบบแถวที่สอดคล้องกันสามารถบรรจุหัวเจาะได้สูงสุด 4 ขนาด

มีประสิทธิภาพในการประมวลผลสูง, ความแม่นยำสูง, ใช้งานง่าย, และใช้งานได้หลากหลาย ดังนั้นจึงมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมโครงสร้างเหล็ก รวมถึงการก่อสร้าง, โรงรถ, หอคอย, และโครงสร้างตาข่าย

ข้อมูลจำเพาะ:

โครงสร้างและการกำหนดค่าเครื่องมือกล:

เครื่องมือกลนี้ประกอบด้วยหน่วยเจาะ, รถเข็นป้อน, ช่องป้อน, ช่องปล่อย, ระบบระบายความร้อน, ระบบไฮดรอลิก, ระบบนิวเมติก, ระบบหล่อลื่น, และระบบไฟฟ้าเป็นหลัก เครื่องมือกลใช้โครงสร้างที่มีเตียงคงที่และชิ้นงานที่เคลื่อนที่ โครงสร้างการเจาะแบบสามมิตินี้ช่วยอำนวยความสะดวกในการผลิตแบบอัตโนมัติ

1. เครื่องเจาะ

เครื่องเจาะประกอบด้วยฐาน, เตียง, สไลด์เคลื่อนที่, กล่องแกนหมุน, อุปกรณ์กดด้านบน, อุปกรณ์หนีบด้านข้าง, และนิตยสารเครื่องมือแบบแถวเป็นหลัก

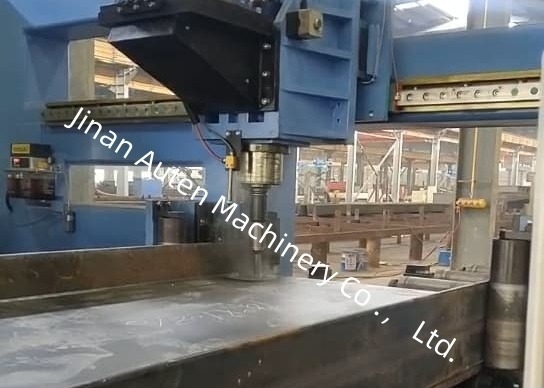

เครื่องมือกลติดตั้งกล่องแกนหมุนสามชุด: กล่องแกนหมุนด้านคงที่, กล่องแกนหมุนด้านเคลื่อนที่, และกล่องแกนหมุนหน่วยบน ซึ่งใช้สำหรับการเจาะในแนวตั้งและแนวนอนตามลำดับ กล่องแกนหมุนแต่ละชุดสามารถทำงานได้อย่างอิสระและทำการเจาะพร้อมกัน ซึ่งช่วยเพิ่มประสิทธิภาพในการผลิตอย่างมาก กล่องแกนหมุนแต่ละชุดติดตั้งชุดแกนหมุนกลไกความเร็วสูง BT40 และนิตยสารเครื่องมือแบบแถวที่สอดคล้องกันสามารถรองรับดอกสว่านได้สูงสุด 4 ขนาด (เมื่อไม่มีเครื่องมือติดตั้งบนแกนหมุน) ซึ่งช่วยให้สามารถประมวลผลรูเจาะ 4 ขนาดที่แตกต่างกันได้โดยอัตโนมัติในการหนีบชิ้นงานครั้งเดียว

2. รถเข็นป้อน

รถเข็นป้อนประกอบด้วยเฟือง, เซอร์โวมอเตอร์, และตัวจัดการ ตัวจัดการหนีบชิ้นงานและขับเคลื่อนด้วยเซอร์โวมอเตอร์ ผ่านการส่งผ่านของแร็คเฟือง ชิ้นงานจะถูกป้อนในทิศทาง X เพื่อให้มั่นใจถึงความแม่นยำในการตัดเฉือนตามยาวของการเจาะ

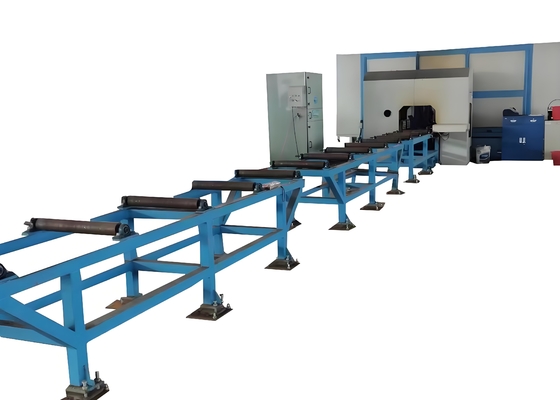

3. ช่องป้อน

ช่องป้อนประกอบด้วยโครงยึดช่อง, ลูกกลิ้งรองรับ, ลูกกลิ้งกำหนดตำแหน่งด้านข้าง, กลไกผลักด้านข้าง, แร็ค, และส่วนประกอบอื่นๆ ได้รับการออกแบบมาเพื่อรองรับชิ้นงานที่รอการประมวลผล สวิตช์โฟโตอิเล็กทริกถูกติดตั้งที่ส่วนหน้าของช่องเพื่อตรวจจับขอบนำของชิ้นงาน ซึ่งจะเป็นตัวกำหนดการอ้างอิงการประมวลผลในทิศทาง X ลูกกลิ้งกำหนดตำแหน่งด้านข้างจะทำการกำหนดตำแหน่งหยาบของชิ้นงานในทิศทาง Y ในขณะที่กลไกผลักด้านข้างจะกดชิ้นงานกับลูกกลิ้งกำหนดตำแหน่งด้านข้างเพื่อรักษาตำแหน่ง

เครื่องมือกลนี้ออกแบบมาเพื่อใช้ในการเจาะ, ทำเกลียว, และทำเครื่องหมายบนเหล็กรูปพรรณ H, เหล็กฉาก, และเหล็กชนิดต่างๆ เป็นหลัก สามารถจัดการกับชิ้นงานเหล็กได้หลากหลายขนาดและข้อมูลจำเพาะต่างๆ เพื่อให้มั่นใจถึงการประมวลผลที่แม่นยำและมีประสิทธิภาพ ตัวอย่างเช่น ในการแสดงตัวอย่าง สามารถแสดงความสามารถในการประมวลผลบนตัวอย่างเหล็กรูปพรรณ H มาตรฐานที่มีความกว้างของหน้าแปลนและความหนาของเว็บที่แตกต่างกัน รวมถึงตัวอย่างเหล็กฉากขนาดต่างๆ ตัวอย่างที่แสดงเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความสามารถของเครื่องมือกลในการบรรลุตำแหน่งรูที่แม่นยำ, เกลียวที่ทำเกลียวเรียบ, และรูปแบบการทำเครื่องหมายที่ชัดเจน ซึ่งสะท้อนให้เห็นถึงความแม่นยำและความน่าเชื่อถือสูงในการใช้งานจริง การสาธิตตัวอย่างดังกล่าวเป็นหลักฐานให้ลูกค้าเข้าใจถึงประสิทธิภาพและความเหมาะสมของเครื่องมือกลสำหรับความต้องการในการประมวลผลเฉพาะของพวกเขา

เครื่องเจาะ H Beam CNC ความเร็วสูงมีการใช้งานหลักในเวิร์คช็อปโครงสร้างเหล็กและการก่อสร้างสะพาน

ในเวิร์คช็อปโครงสร้างเหล็ก จะทำการประมวลผล H-beam สำหรับเฟรมและส่วนรองรับอย่างแม่นยำ เพื่อให้มั่นใจถึงการประกอบที่มั่นคง สำหรับสะพาน จะจัดการกับการเจาะ H-beam ด้วยความแม่นยำสูง ช่วยเพิ่มความสมบูรณ์ของโครงสร้างเพื่อทนต่อภาระในระยะยาว ประสิทธิภาพของมันรองรับภาคโครงสร้างพื้นฐานที่สำคัญเหล่านี้ได้อย่างน่าเชื่อถือ
