รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การขุดเจาะและทำเครื่องหมาย | ขนาดมุม (มม.): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| สูงสุด ความยาวของวัตถุดิบ (M): | 14 | กำลังทำเครื่องหมาย (kn): | 1,000 |
| จำนวนกลุ่มตัวละคร: | 1 | จำนวนตัวละคร: | 18 |
| ขนาดตัวละคร (มม.): | 14*10*19 | ช่วงระยะทางที่แม่นยำ (มม.): | 50 ~ 220 （Stepless) |
| เน้น: | เครื่องมาร์กเหล็กฉาก CNC 1000KN,เครื่องเจาะเหล็ก 9 แกน CNC,เครื่องมาร์กเส้นเหล็กฉาก CNC |
||

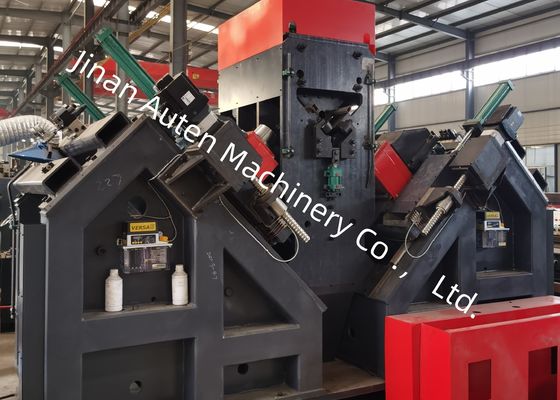

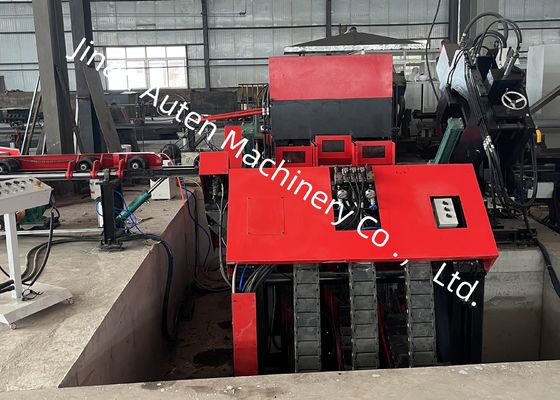

1000KN เครื่องหมายแรง CNC มุมเหล็กเจาะและเครื่องหมายสาย 9 CNC แกน
การใช้สินค้า:
อุปกรณ์นี้ถูกออกแบบเป็นหลักสําหรับการเจาะและตีพิมพ์เหล็กมุมขนาดใหญ่และความแข็งแรงสูงที่ใช้ในหอคอยสายส่งทุกรูที่ต้องการบนเหล็กมุมสามารถแปรรูปบนสายการผลิตนี้มีคุณภาพหลุมที่ดีกว่า ความแม่นยําในการตั้งตําแหน่ง และมีประสิทธิภาพการผลิตและระดับอัตโนมัติสูง
ปริมาตรหลัก:
| รุ่น | ADM2532 |
| ขนาดมุม ((มม) | 140*140*10~250*250*32 |
| ความยาวสูงสุดของวัสดุแท้ (m) | 14 |
| พลังการติดป้าย ((kN) | 1000 |
| เลขของกลุ่มตัวละคร | 1 |
| จํานวนตัวละคร | 18 |
| ขนาดตัวอักษร (mm) | 14*10*19 |
| ระยะระยะที่แม่นยํา ((มม) | 50~220 ((ไร้ขั้น) |
| จํานวนเครื่องเจาะในแต่ละด้าน | 3 ((2 กลุ่ม รวม 6 กลุ่ม) |
| จํานวนใบมีดในแต่ละด้าน | 3 |
|
เครื่องบดกระบวนการเจาะ |
NT1 การประมวลผล |
| กว้างขวางการเจาะสูงสุด (มม) | Φ40 |
| ความเร็วหมุนของสปินด์สูงสุด ((r/นาที) | 6000 |
| อุปกรณ์เย็นเครื่องเจาะ | MQL 360-2 ((การเย็นแห้ง) |
| ความจุในการเก็บน้ํามันของหน่วยเย็น | 2L |
| น้ํามันตัด | น้ํามันตัดขนาดเล็กบนพื้นฐานของน้ํามันพืช ((2000-25) |
| ค่าบริโภคน้ํามัน | 5 ~ 50 ml/h |
| ประเภทการขับเคลื่อนรถคัน CNC | เครื่องยนต์ AC servo, rack and pinion drive |
| ความเร็วการให้อาหารสูงสุดของมุม ((m/min) | 40 |
| วิธีการขับเคลื่อนการเคลื่อนไหวการสอดคล้องแกน AB | คู่มือการเคลื่อนไหวเชิงเส้น; AC servo motor; บอลสกรู |
| ความเร็วในการเคลื่อนไหวของหัวเจาะบนสเกตบอร์ดสูงสุด ((m/min) | 10 |
| ประเภทการขับเคลื่อนหัวเจาะ | คู่มือการเคลื่อนไหวเชิงเส้น; AC servo motor; บอลสกรู |
| ความเร็วการให้อาหารสูงสุดของหัวเจาะ ((m/min) | 14 |
| วิธีการทํางานของแขนรถรับประทาน | ประเภทยกตั้ง |
| จํานวนกระป๋องปั่นบนด้านการปล่อย | 4 |
| วิธีการเย็นสถานีไฮดรอลิก | ระบบเย็นอากาศ |
| จํานวนแกน CNC | 9 |
| ความดันอากาศ ((MPa) | 1 |
| พลังงานรวม | ประมาณ 150KW |
ลักษณะสินค้า:
1ประสิทธิภาพการเจาะที่สูงกว่าและความแม่นยําในการเจาะรู
หน่วยเจาะมีหัวเจาะ CNC 6 หัว โดยมี 3 หัวรวมกันในแต่ละแผ่นของเหล็กมุมช่องที่มีกว้างเท่ากันและระยะปลายบนทั้งสอง flanges สามารถเจาะพร้อมกันโดยหัวเจาะสองฝั่งที่ตรงกัน.
กระบอกเจาะมีกระบอกเจาะความแม่นยํา BT40 ของไต้หวัน (มีเครื่องเย็นภายใน) ส่วนหัวเจาะใช้เครื่องเจาะคาร์บิดซีเมนต์การปรับแต่งนี้ทําให้ความเร็วการตัดสูงถึง 200m/min มากกว่า 25-35m/min โดยทั่วไปที่บรรลุโดยเครื่องเจาะสั่นเหล็กความเร็วสูงมาตรฐาน.
หัวพลังงานการเจาะ CNC ถูกขับเคลื่อนโดยมอเตอร์ servo, ด้วยการก้าวหน้าอย่างรวดเร็ว, การทํางานอาหาร, และการถอนเร็วควบคุมและอัตโนมัติโดยระบบ CNC.ตําแหน่งการถอนของเครื่องเจาะสามารถตั้งค่าได้ก่อนผ่านคอมพิวเตอร์เจ้าภาพ, ลดการเดินทางที่ว่างและเพิ่มประสิทธิภาพการผลิต
หลุมที่ผลิตมีความอดทนในกว้างต่ํากว่า 0.1 มิลลิเมตรและการเสร็จผิว (Ra) ต่ํากว่า 6.3 มิลลิเมตร, ย้ําคุณภาพการแปรรูปหลุมที่พิเศษ
2สปินเดลเจาะถูกบูรณาการกับกลไกการดึงเครื่องมืออัตโนมัติสปริงดิสก์และกระบอกไฮดรอลิกสําหรับการปลดเครื่องมือ, สะดวกในการเปลี่ยนสานเครื่องมือที่สะดวกมาก.ส่วนหน้าของสปินเดิลมีระบบป้องกันแบบหลุมสับสน, การออกแบบกันน้ํา, และมีอุปกรณ์ม่านอากาศ
ตัวอย่างเหล่านี้ครอบคลุมชุดของรายละเอียดทั่วไปและรูปแบบรูของเหล็กมุมที่ใช้ในหอคอยสายส่งมันทําให้ผู้ใช้หรือผู้ตรวจสอบในความเป็นไปได้สามารถตรวจสอบผลการทํางานของอุปกรณ์ได้โดยให้ข้อมูลที่ชัดเจนและเข้าใจได้ เพื่อประเมินความเหมาะสมกับความต้องการการผลิตจริง
มันถูกออกแบบเป็นหลักสําหรับการเจาะและตีพิมพ์เหล็กมุมขนาดใหญ่และความแข็งแรงสูงที่ใช้ในหอคอยสายส่งและพบการใช้งานอย่างกว้างขวางในกรณีต่างๆ ภายในการก่อสร้างและบํารุงรักษาโครงสร้างพื้นฐานการส่งไฟฟ้า.
ในการก่อสร้างสายส่งความดันสูงสุด (UHV) ที่หอคอยต้องทนต่อสภาพอากาศที่รุนแรงและภาระหนักอุปกรณ์นี้มีบทบาทสําคัญในการประมวลผลส่วนประกอบเหล็กมุมที่สร้างกรอบหลักของหอคอย. มันทํางานอย่างมีประสิทธิภาพในการเจาะและงาน stamping สําหรับสแตนเลสมุมที่ใช้ในตัวหอคอย, cross-arms, และส่วนสําคัญอื่น ๆ ของโครงสร้างการประกันขนาดที่แม่นยําและการเชื่อมต่อที่แข็งแรง เพื่อรับประกันความมั่นคงของหอคอย.
