การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

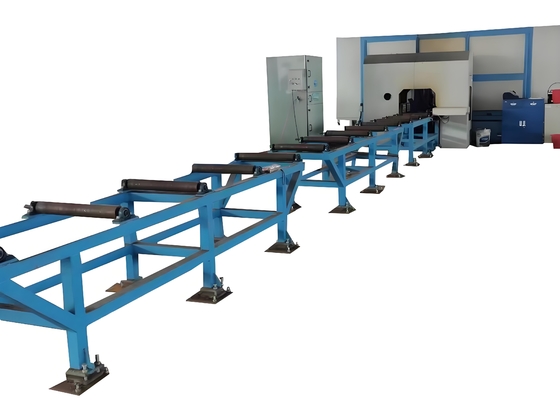

2 KW เซอร์โม่เตอร์เจาะ Infeed CNC H-Beam เจาะ Shearing And Tapping Machine Line ขนาด 500 × 500 มม
การใช้เครื่องมือ:
เครื่องมือนี้เป็นเครื่องมือที่มุ่งเน้นต่อกระบวนการเจาะ, ติด, และเครื่องหมายสําหรับวัสดุเหล็กเช่นเหล็กทรง H และเหล็กช่องมันใช้ spindles ความเร็วสูง BT40 สามในการดําเนินการเจาะบนพื้นผิวสามของเหล็ก, โดยมีสปินด์หนึ่งที่กําหนดไว้สําหรับแต่ละพื้นผิว หนังสือสื่อเครื่องมือแบบแถวที่เกี่ยวข้องสามารถรองรับความจํากัดของเครื่องเจาะได้ถึง 4 ชนิด
มันมีความแตกต่างด้วยประสิทธิภาพการประมวลผลสูง ความแม่นยําสูง การทํางานที่สะดวกสบายและการใช้งานที่กว้างขวาง,หอคอยและกรีด
1เครื่องเจาะ
เครื่องเจาะส่วนใหญ่ประกอบด้วยพื้นฐาน, เตียง, แผ่นสไลด์เคลื่อนไหว, กล่อง spindle, อุปกรณ์กดด้านบน, อุปกรณ์ clamping ข้าง, และคลังเครื่องมือแถว.
เครื่องมือเครื่องมีกล่องหมุนสามกล่อง: กล่องหมุนด้านคงที่, กล่องหมุนด้านเคลื่อนไหว, และกล่องหมุนหน่วยบน,ที่ใช้ในการเจาะในทิศทางแนวราบและแนวตั้งกล่องสปินด์แต่ละกล่องสามารถทํางานเป็นอิสระและดําเนินการเจาะในขณะเดียวกัน, เพิ่มประสิทธิภาพการผลิตอย่างสําคัญแต่ละกล่อง spindle มีชุดของ BT40 spindles กลไกความเร็วสูง, และตู้เครื่องมือแถวที่ตรงกับมันสามารถรองรับได้มากที่สุด 4 บิตเจาะที่มีกว้างที่แตกต่างกัน (เมื่อไม่มีเครื่องมือติดตั้งบนสปินด์)มันทําให้การประมวลผลอัตโนมัติของ 4 กว้างรูที่แตกต่างกันในชิ้นงานเดียว clamping. การให้บริการ spindle ถูกขับเคลื่อนโดย servo มอเตอร์, ยอมให้สําหรับการเดินหน้าอย่างรวดเร็ว, การให้บริการทํางาน, และการเคลื่อนไหวที่รวดเร็วกลับผ่านการควบคุมโปรแกรม; มอเตอร์ spindle ถูกขับเคลื่อนโดย spindle servo มอเตอร์,มีการปรับระดับความเร็วแบบไม่มีขั้นตอน ด้วยระยะการปรับระดับความเร็วที่กว้าง.
หน่วยกล่องสาม spindle ถูกติดตั้งอยู่ด้านข้างของเตียง แต่ละหน่วยกล่อง spindle ถูกขับเคลื่อนโดยสองชุดของ servo มอเตอร์เพื่อให้เกิดการเคลื่อนไหวแนวราบและแนวตั้งโดยการส่งผ่านสกรูลูกกลมและการนําโดยการนําการม้วนเส้นตรงความแม่นยําระหว่างกระบวนการเจาะ อุปกรณ์นี้กดชิ้นงานในสองทิศทาง:กระบอกไฮดรอลิกขับเคลื่อนกลไกกดบนชิ้นงานเพื่อกดมันต่อกับม้วนรองรับแนวราบขณะที่กระบอกไฮดรอลิกอีกตัวหนึ่งขับเคลื่อนกลไกกดด้านเพื่อกดชิ้นงานจากด้าน
2.ช่องอาหาร
ช่องอาหารประกอบด้วยกองช่อง, รอลเลอร์รองรับ, รอลเลอร์ตําแหน่งข้าง, กลไกผลักข้าง, ราค, และส่วนประกอบอื่น ๆมันถูกออกแบบมาเพื่อบรรทุกชิ้นงานที่จะถูกแปรรูปสวิทช์ไฟฟ้าแสงถูกติดตั้งที่ปลายด้านหน้าของช่องทางเพื่อตรวจจับปลายด้านหน้าของชิ้นงานและกําหนดจุดอ้างอิงการประมวลผล X-ทิศทางรอลเลอร์การวางตําแหน่งด้านทําตําแหน่งหยาบของชิ้นงานในทิศทาง Yขณะที่กลไกผลักดันด้านกดชิ้นงานต่อกับม้วนการวางตําแหน่งด้าน
รายละเอียด:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 500 × 500 มม | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 100 × 100 มม. | ||
| ความยาวของรังสี | ราคาโรงงาน | ||
| เหล็กช่อง | 10# ราคา 40# | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | NT1 การประมวลผล | ||
| พลังงานของมอเตอร์ | 11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 100 หมุน 3000 รอบ/นาที | ||
| กว้างของรู | φ5?? φ30 มม. | ||
| แกน CNC | พลังงานของมอเตอร์เซอร์โวของแกน X | ประมาณ 4.5kW | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ของแกนการตั้งตําแหน่งการเจาะแนวราบ | ประมาณ 1.5 kW | ||
| พลังงานของมอเตอร์เซอร์โวเวอร์ติก | ประมาณ 3kW | ||
| มอเตอร์เซอร์โวของเครื่องปั่นเจาะ | ประมาณ 2kW | ||
| หนังสือพิมพ์เครื่องมือ | กรณีนี้ | 3 | |
| ประเภท | สไตล์แถว | ||
| ความจุของคลังเครื่องมือ | 4 x 3 | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
