การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |
| เน้น: | เครื่องเจาะคาน CNC แกน BT40,เครื่องเลื่อยเจาะคาน I-Beam H-Beam 3 มิติ,เครื่องต๊าปเกลียวคาน CNC มอเตอร์ 11KW |
||

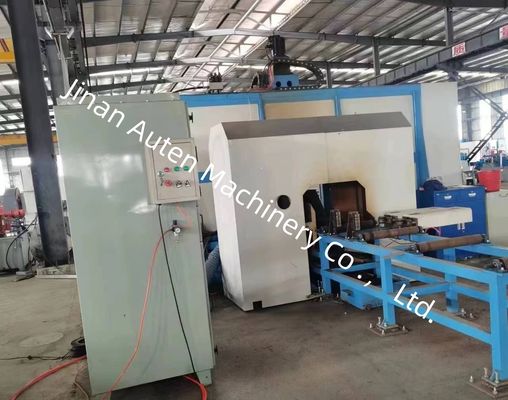

BT40 Main Spindle CNC 3D I-Beam H-Beam Drilling Sawing and Tapping Machine Line มอเตอร์ 11KW
การใช้งานเครื่องมือ:
เครื่องมือกลนี้ส่วนใหญ่ใช้สำหรับการเจาะ, ทำเกลียว, และทำเครื่องหมายบนวัสดุเหล็ก เช่น เหล็กรูปตัว H และเหล็กรางน้ำ โดยใช้แกนหมุนความเร็วสูง BT40 จำนวนสามแกนเพื่อทำการเจาะบนพื้นผิวทั้งสามของเหล็ก โดยมีหนึ่งแกนสำหรับแต่ละพื้นผิว นิตยสารเครื่องมือแบบแถวที่สอดคล้องกันสามารถบรรจุสว่านได้ถึง 4 ขนาด
มีลักษณะเด่นคือประสิทธิภาพการประมวลผลสูง, ความแม่นยำสูง, ใช้งานง่าย, และการใช้งานที่หลากหลาย ใช้กันอย่างแพร่หลายในอุตสาหกรรมโครงสร้างเหล็ก รวมถึงการก่อสร้าง, โรงรถ, หอคอย, และโครงสร้างตาข่าย

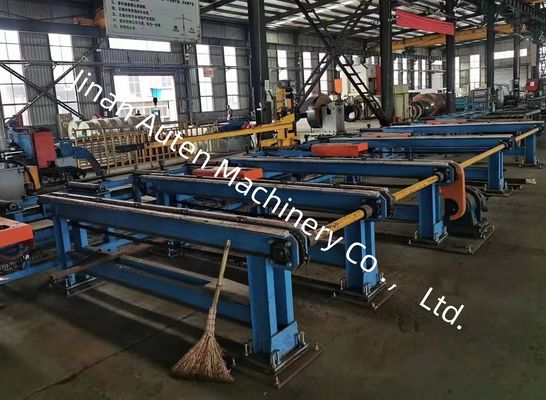

1. ช่องปล่อย
ช่องปล่อยประกอบด้วยโครงยึดช่อง, ลูกกลิ้งรองรับ, และอื่นๆ ใช้สำหรับรองรับชิ้นงานที่ผ่านการประมวลผลแล้ว
2. ระบบระบายความร้อน
ดอกสว่านถูกระบายความร้อนด้วยวิธีการระบายความร้อนภายในแกนหมุน
3. ระบบไฮดรอลิก
ใช้เพื่อให้พลังงานสำหรับอุปกรณ์หนีบชิ้นงานและกระบอกมีด
4. ระบบนิวเมติก
ใช้เพื่อให้พลังงานสำหรับการหนีบชิ้นงาน, การเป่าแกนหมุน, และอื่นๆ
5. ระบบหล่อลื่น
ใช้การหล่อลื่นแบบรวมศูนย์และการหล่อลื่นด้วยตนเองร่วมกัน อุปกรณ์หล่อลื่นแบบรวมศูนย์ใช้หล่อลื่นรางนำเชิงเส้นและสกรูนำบางชนิดในเวลาที่เหมาะสมและเชิงปริมาณ และจุดหล่อลื่นอื่นๆ จะถูกหล่อลื่นด้วยตนเอง
6. ระบบไฟฟ้า
ระบบควบคุมของเครื่องมือกลประกอบด้วยคอมพิวเตอร์โฮสต์, PLC, และอื่นๆ
วิธีการเขียนโปรแกรม: ป้อนแบบ CAD หรือพารามิเตอร์การประมวลผลผ่านอินเทอร์เฟซ USB หรือแป้นพิมพ์เพื่อสร้างโปรแกรมการประมวลผล โปรแกรมการประมวลผลสามารถจัดเก็บ, เรียกใช้, แสดงผล และสื่อสารได้ตลอดเวลาตามหมายเลขชิ้นส่วน เครื่องมือกลสามารถปรับและควบคุมพารามิเตอร์การประมวลผลแต่ละรายการแยกกันได้ด้วยตนเอง และการประมวลผลควบคุมอัตโนมัติของกระบวนการทั้งหมด
ข้อมูลจำเพาะ:
| พารามิเตอร์ H beam | ขนาดสูงสุด กว้าง x สูง | 500×500mm | |
| ขนาดต่ำสุด กว้าง x สูง | 100×100mm | ||
| ความยาวคาน | 2000～13000mm | ||
| เหล็กรางน้ำ | 10#～40# | ||
| แกนหมุนหลัก | จำนวน | 3 | |
| รุ่น | BT40 | ||
| กำลังมอเตอร์ | 11 kW | ||
| ความเร็วแกนหมุน | 100～3000 r/min | ||
| เส้นผ่านศูนย์กลางรู | φ5～φ30 mm | ||
| แกน CNC | กำลังมอเตอร์เซอร์โวของแกน X | ประมาณ 4.5 kW | |
| กำลังมอเตอร์เซอร์โวของแกนตำแหน่งการเจาะแนวนอน | ประมาณ 1.5 kW | ||
| กำลังมอเตอร์เซอร์โวของแกนตำแหน่งการเจาะแนวตั้ง | ประมาณ 3 kW | ||
| เซอร์โวมอเตอร์ของการป้อนการเจาะ | ประมาณ 2 kW | ||
| นิตยสารเครื่องมือ | จำนวน | 3 | |
| ประเภท | สไตล์แถว | ||
| ความจุของนิตยสารเครื่องมือ | 4 x 3 | ||
| ความแม่นยำในการประมวลผล | ค่าเบี่ยงเบนระยะห่างรู | สองรูภายใน 1 เมตร | ±0.5 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ±0.2 มม. สำหรับทุกๆ ระยะห่างรูเพิ่มเติม 1 เมตร และสูงสุดไม่เกิน ±2 มม. | |||
| ค่าเบี่ยงเบนขอบ | ±1.0 mm | ||
