การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

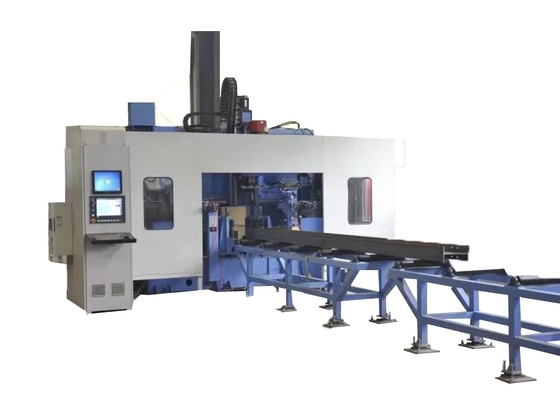

5-30 มม กว้างหลุม CNC Beam Drilling Tapping And Marking Machine Line 4 X 3 Row สไตล์เครื่องมือ วารสาร
การใช้เครื่องมือ:
เครื่องมือเครื่องจักรนี้ถูกออกแบบเป็นหลักสําหรับการเจาะ, ติด, และการทําเครื่องหมายในการปฏิบัติงานบนวัสดุเหล็ก เช่นเหล็กทรง H และเหล็กช่อง.มันใช้ spindles ความเร็วสูง BT40 สามในการดําเนินการเจาะบนพื้นผิวสามของเหล็ก, โดยมีหมุนหนึ่งที่จัดสรรให้กับแต่ละพื้นผิว หนังสือสื่อเครื่องมือแบบแถวที่ตรงกัน สามารถรองรับความจําแนกของเครื่องเจาะได้ถึง 4 ชนิด
มันมีประสิทธิภาพการประมวลผลสูง ความแม่นยําสูง การทํางานที่เป็นมิตรกับผู้ใช้และการใช้งานที่กว้างขวางและกรีด.
โครงสร้างและการตั้งค่าเครื่องมือ:
เครื่องมือนี้ส่วนใหญ่ประกอบด้วยส่วนประกอบ เช่น เครื่องเจาะ, รถขนส่งอาหาร, ช่องอาหาร, ช่องปล่อย, ระบบเย็น, ระบบไฮดรอลิก, ระบบลมระบบหล่อลื่นและระบบไฟฟ้า
เครื่องมือเครื่องใช้มีเตียงคงที่และโครงสร้างชิ้นงานที่เคลื่อนไหว อุปกรณ์เจาะสามมิติที่มีโครงสร้างนี้อํานวยความสะดวกในการผลิตอัตโนมัติ
1ใส่อาหาร
รถขนส่งอาหารประกอบด้วยเกียร์, มอเตอร์ servo และตัวควบคุม. ตัวควบคุม clamps ชิ้นงานและถูกขับเคลื่อนโดยมอเตอร์ servo. ภายใต้การส่งเกียร์ rack,ชิ้นงานถูกให้อาหารในทิศทาง X เพื่อให้แน่ใจว่าความแม่นยําการแปรรูปด้านยาวของการเจาะ.

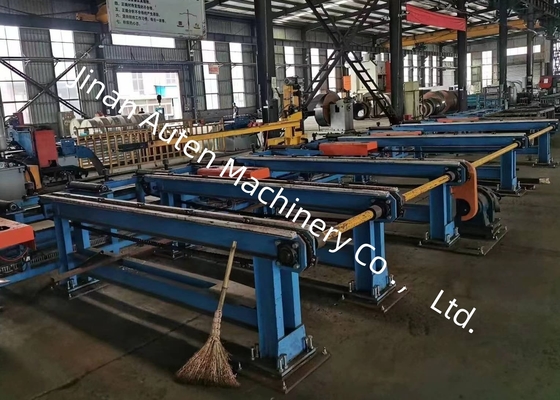

2ช่องอาหาร
ช่องอาหารประกอบด้วยบราคเก็ตช่อง, รอลเลอร์รองรับ, รอลเลอร์ตําแหน่งข้าง, กลไกผลักข้าง, ราค, ฯลฯ ช่องอาหารใช้ในการขนชิ้นงานที่จะถูกแปรรูปสวิตช์ photoelectric ถูกติดตั้งที่ปลายด้านหน้าของช่องทางเพื่อตรวจจับปลายด้านหน้าของชิ้นงานและกําหนดอ้างอิงการประมวลผลในทิศทาง Xรอลเลอร์การวางตําแหน่งด้านข้างทําการวางตําแหน่งของชิ้นงานในทิศทาง Y และกลไกผลักข้างกดชิ้นงานไปยังรอลเลอร์การวางตําแหน่งด้านข้าง
รายละเอียด:
| ปารามิเตอร์ H beam | ขนาดสูงสุด ความกว้าง x ความสูง | 500 × 500 มม | |
| ขั้นต่ํา ขนาด ความกว้าง x ความสูง | 100 × 100 มม. | ||
| ความยาวของรังสี | ราคาโรงงาน | ||
| เหล็กช่อง | 10# ราคา 40# | ||
| สปินด์หลัก | กรณีนี้ | 3 | |
| รุ่น | NT1 การประมวลผล | ||
| พลังงานของมอเตอร์ | 11 กิโลกรัม | ||
| ความเร็วของสปินด์ | 100 หมุน 3000 รอบ/นาที | ||
| กว้างของรู | φ5?? φ30 มม. | ||
| แกน CNC | พลังงานของมอเตอร์เซอร์โวของแกน X | ประมาณ 4.5kW | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ของแกนการตั้งตําแหน่งการเจาะแนวราบ | ประมาณ 1.5 kW | ||
| พลังงานของมอเตอร์เซอร์โวเวอร์ติก | ประมาณ 3kW | ||
| มอเตอร์เซอร์โวของเครื่องปั่นเจาะ | ประมาณ 2kW | ||
| หนังสือพิมพ์เครื่องมือ | กรณีนี้ | 3 | |
| ประเภท | สไตล์แถว | ||
| ความจุของคลังเครื่องมือ | 4 x 3 | ||
| ความแม่นยําในการประมวลผล | ความหันห่างของหลุม | มี 2 ช่องในระยะ 1 เมตร | ± 05 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ± 0.2 mm สําหรับทุก 1 เมตรเพิ่มเติมของระยะหุ้ม และสูงสุดไม่เกิน ± 2 mm | |||
| ความเบี่ยงเบนระยะปลาย | ±1.0 มิลลิเมตร | ||
