การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| Condition: | New Condition | Function: | Drilling and sawing |
|---|---|---|---|
| Number of drilling spindles: | 3 | Spindle bore taper: | BT40 |
| Spindle motor power: | 11KW | Rotation speed: | 200~3000 r/min |
| Drilling diameter range: | φ5~φ30 | Length range of finished workpiece: | 2000～12000mm |
| เน้น: | เครื่องเจาะลำแสง CNC พร้อมการทำเครื่องหมายไฮดรอลิก,เครื่องเจาะและแตะ H beam Φ10,เครื่องตัด CNC 3 มิติพร้อมหน่วยทำเครื่องหมาย |
||

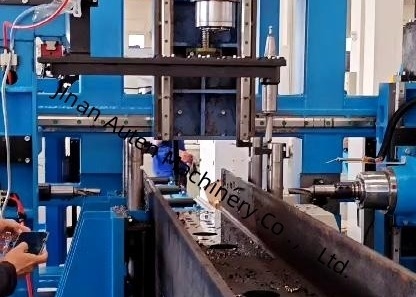

3 ชุด วารสารเครื่องมือ 3D CNC H Beam Drilling Tapping And Cutting Machine Φ10 หน่วยเครื่องหมายไฮดรอลิก ขนาดตัวละคร
วัตถุประสงค์ของสายการผลิต:
สายการผลิตนี้มุ่งเน้นต่อกระบวนการเจาะ การตรา การเจาะ และการตัดสําหรับวัสดุเหล็ก รวมถึงเหล็กทรง H และเหล็กช่อง

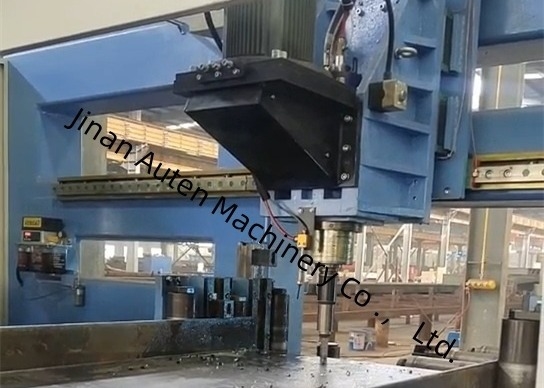

เครื่องเจาะหลักใช้สปินด์ความเร็วสูง 3 ตัว BT40 ในการดําเนินการเจาะบนพื้นผิวสามด้านของเหล็ก โดยมีสปินด์หนึ่งตัวถูกกําหนดสําหรับแต่ละพื้นผิวตํารวจเครื่องมือประเภทแถวที่เกี่ยวข้องสามารถเก็บได้ถึง 4 รายละเอียดเครื่องมือมันมีความสามารถในการแปลงภาพวาด CAD เป็นโปรแกรมการประมวลผล และรองรับการทํางานร่วมกันหลายเส้นใย, ทําให้การจัดทําอย่างมีเหตุผลของภารกิจเช่นการเจาะ,การเคลื่อนไหวของชิ้นงาน, การเปลี่ยนเครื่องมือ และการวางตําแหน่งหมุน ทําให้สามารถทํางานสองหรือสามงานนี้พร้อมกัน โดยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก
เครื่องเจาะหลักใช้เจาะเบนด์เพื่อดําเนินการตัดความยาวคงบนเหล็ก
สายการผลิตนี้มีอินเตอร์เฟซการสื่อสารที่ได้รับอนุญาต เพื่ออํานวยความสะดวกให้กับลูกค้าในการบริหารสายการผลิตอย่างมีระบบในอนาคต
1. อุปกรณ์พิมพ์
ตราชิ้นงาน
2ระบบเย็น
วิธีการเย็นภายในสปินด์ใช้ในการเย็นเครื่องเจาะ และอุปกรณ์เย็นภายนอกยังได้รับอุปกรณ์
3ระบบไฮดรอลิก
มันใช้เพื่อให้พลังงานสําหรับเครื่องกดชิ้นงานและเครื่องพับ
4ระบบปนิวเมติก
มันใช้เพื่อให้พลังงานสําหรับอุปกรณ์ผลักข้าง, การเป่า spindle, ฯลฯ
5ระบบหล่อลื่น
มันใช้การผสมผสานผสมผสานกลางและผสานมือ.อุปกรณ์ผสานผสานกลางถูกใช้ในการผสานผสานผสานเส้นตรงและสกรูนําบางครั้งในเวลาที่กําหนดและปริมาณและการปรับน้ํามันด้วยมือใช้สําหรับจุดปรับน้ํามันอื่น ๆ.
6ระบบไฟฟ้า
ระบบควบคุมของสายการผลิตประกอบด้วยคอมพิวเตอร์เจ้าภาพ, PLC ฯลฯ
วิธีการเขียนโปรแกรม: การใส่ภาพวาด CAD หรือพารามิเตอร์การประมวลผลผ่านอินเตอร์เฟส USB หรือคีย์บอร์ดเพื่อผลิตโปรแกรมการประมวลผล โปรแกรมการประมวลผลสามารถถูกเก็บไว้, เรียกว่าแสดงและสื่อสารในเวลาใดก็ได้ตามหมายเลขชิ้นส่วนสายการผลิตสามารถทําความเข้าใจทั้งการปรับมือและการควบคุมของแต่ละปริมาตรการแปรรูปแยกและการควบคุมอัตโนมัติของกระบวนการทั้งหมด
หลักSรายละเอียด:
| ปริมาตร | มูลค่า | |
| ขนาดของชิ้นงาน | ระยะความกว้าง | ขนาด 150 ∼ 1250 มิลลิเมตร |
| ระยะความสูง | ขนาด 100 ∼ 600 มม. | |
| ระยะความยาวของวัตถุดิบ | ราคาโรงงาน | |
| ระยะความยาวของชิ้นงานเสร็จ | ราคาโรงงาน | |
| หมุนเจาะ | จํานวนสปินด์เจาะ | 3 |
| เครื่องขัดสปินด์บอร์ | NT1 การประมวลผล | |
| พลังงานของมอเตอร์สปินด์ | 11kW | |
| ความเร็วหมุน | 200 ~ 3000 รอบ / นาที | |
| ระยะความกว้างของการเจาะ | φ5 ~ φ30 | |
| แกน CNC | พลังงานของมอเตอร์เซอร์โว X-axis | ประมาณ 4.4kW |
| ความเร็วสูงสุดในแกน X | 40m/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเจาะแกนตําแหน่งแนวราบ | ประมาณ 1.5kW | |
| ความเร็วสูงสุดของแกนการวางตําแหน่งแนวราบ | 10m/min | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ของแกนการปั่นแนวราบ | ประมาณ 2kW | |
| ความเร็วสูงสุดของแกนการวางตําแหน่งแนวราบ | 10m/min | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ติกัล | ประมาณ 3kW | |
| ความเร็วสูงสุดของแกนการวางตําแหน่งตั้งตั้ง | 10m/min | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ติกอล อ๊อฟท์เอชซ์ในการเจาะ | ประมาณ 3kW | |
| ความเร็วสูงสุดของการเจาะแกนอาหารตั้ง | 10m/min | |
| หนังสือพิมพ์เครื่องมือ | จํานวน | 3 ชุด |
| ประเภท | ประเภทในสาย | |
| จํานวนเครื่องมือ | 4 x 3 | |
| หน่วยเครื่องหมายไฮดรอลิก | จํานวนตัวอักษร | 36 |
| ขนาดตัวอักษร | Φ10 | |
