การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | เงื่อนไขใหม่ | การทำงาน: | การขุดเจาะและเลื่อย |
|---|---|---|---|
| จำนวนแกนขุดเจาะ: | 3 | แกนหมุน: | BT40 |
| กำลังมอเตอร์แกนหมุน: | 11kW | ความเร็วในการหมุน: | 200 ~ 3000 r/min |
| ช่วงเส้นผ่านศูนย์กลางการเจาะ: | φ5 ~ φ30 | ช่วงความยาวของชิ้นงานสำเร็จรูป: | 2000 ～ 12000 มม. |
| เน้น: | BT2 เครื่องเจาะขั้ว CNC,เครื่องเจาะ 3D H beam,เครื่องตัดแกะ CNC ขนาด 5-30 มม. |
||

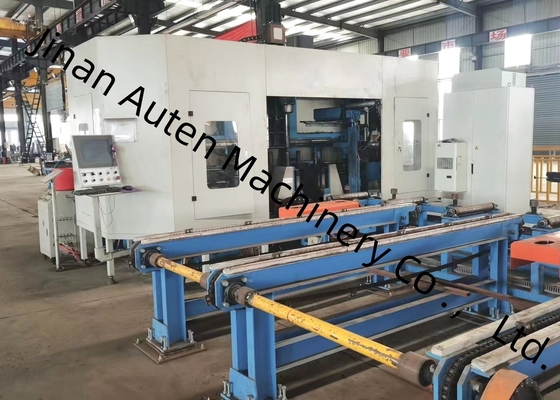

เครื่องจักรเจาะ แตะ และเลื่อย H Beam CNC 3 มิติ ขนาด 5-30 มม. พร้อมแกนหมุนเจาะ BT40
วัตถุประสงค์ของสายการผลิต:

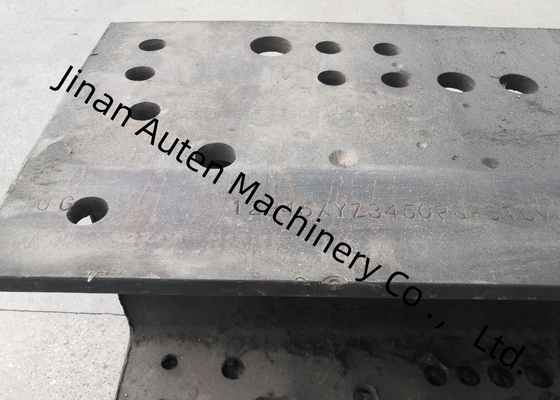

สายการผลิตนี้ออกแบบมาเพื่อการเจาะ ทำเครื่องหมาย เลื่อย และตัดวัสดุเหล็ก เช่น เหล็กรูปตัว H และเหล็กรางเป็นหลัก
เครื่องจักรหลักสำหรับการเจาะใช้แกนหมุนความเร็วสูง BT40 จำนวน 3 แกน เพื่อทำการเจาะบนพื้นผิวทั้งสามของเหล็ก โดยมีแกนหมุนหนึ่งแกนสำหรับแต่ละพื้นผิว นิตยสารเครื่องมือแบบแถวที่สอดคล้องกันสามารถรองรับข้อมูลจำเพาะของเครื่องมือได้ถึง 4 รายการ สามารถแปลงแบบร่าง CAD เป็นโปรแกรมการประมวลผลและเปิดใช้งานการทำงานพร้อมกันแบบหลายเธรด ซึ่งช่วยให้สามารถจัดเรียงงานต่างๆ เช่น การเจาะ การเคลื่อนที่ของชิ้นงาน การเปลี่ยนเครื่องมือ และการวางตำแหน่งแกนหมุนได้อย่างสมเหตุสมผล ทำให้สามารถทำงานเหล่านี้ได้สองหรือสามอย่างพร้อมกัน ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก
เครื่องจักรหลักสำหรับการเลื่อยใช้เลื่อยสายพานเพื่อตัดเหล็กให้ได้ความยาวคงที่
สายการผลิตนี้ติดตั้งอินเทอร์เฟซการสื่อสารสำรอง ซึ่งอำนวยความสะดวกในการจัดการระบบสายการผลิตในอนาคตของลูกค้า
1. รถเข็นป้อนเจาะสามมิติ
ประกอบด้วยเฟือง มอเตอร์เซอร์โว และตัวจัดการ ตัวจัดการมีความแข็งแกร่งและความมั่นคงที่ดี สามารถยกขึ้นและลงได้โดยอัตโนมัติตามข้อกำหนดของโปรไฟล์ และหนีบชิ้นงานโดยอัตโนมัติ หลังจากที่ตัวจัดการหนีบชิ้นงานแล้ว จะถูกขับเคลื่อนด้วยมอเตอร์เซอร์โว ภายใต้การส่งผ่านของแร็คเฟือง ชิ้นงานจะถูกป้อนในทิศทาง X เพื่อให้แน่ใจว่ามีความแม่นยำในการประมวลผลตามยาวของการเจาะ
2. โฮสต์เจาะสามมิติ
โฮสต์เจาะส่วนใหญ่ประกอบด้วยฐาน เตียง เลื่อนเคลื่อนที่ กล่องแกนหมุน อุปกรณ์กดด้านบน อุปกรณ์หนีบด้านข้าง และนิตยสารเครื่องมือแบบแถว
เตียงมีความแข็งแกร่งและความมั่นคงที่ดี สามารถทนต่อภาระและการสั่นสะเทือนที่เกิดจากการประมวลผลความเร็วสูง และรับประกันความแม่นยำของเครื่องมือเครื่องจักร
มีกล่องแกนหมุน 3 กล่องติดตั้งอยู่บนโฮสต์เจาะ ได้แก่ ด้านคงที่ ด้านเคลื่อนที่ และกล่องแกนหมุนยูนิตด้านบน ซึ่งใช้สำหรับการเจาะแนวนอนและแนวตั้งตามลำดับ กล่องแกนหมุนแต่ละกล่องสามารถทำงานได้อย่างอิสระหรือทำการเจาะให้เสร็จสิ้นในเวลาเดียวกัน ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก กล่องแกนหมุนแต่ละกล่องมีชุดแกนหมุนกลไกความเร็วสูง BT40 และนิตยสารเครื่องมือแบบแถวที่สอดคล้องกันสามารถติดตั้งดอกสว่านได้ถึง 4 ขนาด (เมื่อไม่มีเครื่องมือบนแกนหมุน) และสามารถประมวลผลรูที่มีเส้นผ่านศูนย์กลางแตกต่างกันได้ 4 รูโดยอัตโนมัติเมื่อชิ้นงานถูกหนีบในครั้งเดียว
การป้อนแกนหมุนขับเคลื่อนด้วยมอเตอร์เซอร์โว และสามารถทำความเร็วไปข้างหน้าอย่างรวดเร็ว ทำงานไปข้างหน้า และย้อนกลับอย่างรวดเร็วผ่านการควบคุมโปรแกรม มอเตอร์แกนหมุนขับเคลื่อนด้วยมอเตอร์เซอร์โวแกนหมุน และความเร็วจะถูกปรับอย่างต่อเนื่องด้วยช่วงการปรับความเร็วที่กว้าง
ชุดกล่องแกนหมุนสามชุดถูกแขวนไว้ที่ด้านข้างของเตียง และชุดกล่องแกนหมุนแต่ละชุดขับเคลื่อนด้วยมอเตอร์เซอร์โวสองชุดเพื่อให้ได้การเคลื่อนที่ในแนวนอนและแนวตั้งของกล่องแกนหมุน ซึ่งขับเคลื่อนด้วยสกรูบอลและนำทางด้วยรางนำทางแบบเชิงเส้นที่มีความแม่นยำ อุปกรณ์นี้กดชิ้นงานในสองทิศทางในระหว่างกระบวนการเจาะ มีกลไกการกดที่ขับเคลื่อนด้วยกระบอกสูบเหนือชิ้นงานเพื่อกดชิ้นงานกับลูกกลิ้งรองรับแนวนอน และมีกลไกการกดที่ขับเคลื่อนด้วยกระบอกสูบด้านข้างเพื่อกดชิ้นงานจากด้านข้าง
3. ช่องปล่อยเจาะ 3 มิติ
ประกอบด้วยตัวลดขนาด รองรับช่อง ลูกกลิ้งรองรับ ลูกกลิ้งวางตำแหน่งด้านข้าง โซ่ ฯลฯ
ช่องปล่อยเลื่อยใช้สำหรับขนส่งชิ้นงานหลังจากการเลื่อย ตัวลดขนาดขับเคลื่อนลูกกลิ้งรองรับเพื่อขับเคลื่อนชิ้นงานให้เคลื่อนที่ไปตามทิศทาง X
หลักสเปคifications
| : | พารามิเตอร์ | |
| ค่า | ขนาดชิ้นงาน | ช่วงความกว้าง |
| 150～1250 มม. | ช่วงความสูง | |
| 100～600 มม. | ช่วงความยาวของชิ้นงานสำเร็จรูป | |
| 2000～12000 มม. | ช่วงความยาวของชิ้นงานสำเร็จรูป | |
| 2000～12000 มม. | แกนหมุนเจาะ | จำนวนแกนหมุนเจาะ |
| 3 | เรียวรูแกนหมุน | |
| BT40 | กำลังมอเตอร์แกนหมุน | |
| 11kW | ความเร็วในการหมุน | |
| 200~3000 รอบต่อนาที | ช่วงเส้นผ่านศูนย์กลางการเจาะ | |
| φ5~φ30 | แกน CNC | กำลังมอเตอร์เซอร์โวแกน X |
| ประมาณ 4.4kW | ความเร็วสูงสุดของแกน X | |
| 40 ม./นาที | กำลังมอเตอร์เซอร์โวสำหรับแกนวางตำแหน่งแนวนอนของการเจาะ | |
| ประมาณ 2kW | ความเร็วสูงสุดของแกนป้อนแนวตั้งของการเจาะ | |
| 10 ม./นาที | กำลังมอเตอร์เซอร์โวของแกนป้อนแนวนอนของการเจาะ | |
| ประมาณ 2kW | ความเร็วสูงสุดของแกนป้อนแนวตั้งของการเจาะ | |
| 10 ม./นาที | กำลังมอเตอร์เซอร์โวของแกนป้อนแนวตั้งของการเจาะ | |
| ประมาณ 3kW | ความเร็วสูงสุดของแกนป้อนแนวตั้งของการเจาะ | |
| 10 ม./นาที | กำลังมอเตอร์เซอร์โวของแกนป้อนแนวตั้งของการเจาะ | |
| ประมาณ 3kW | ความเร็วสูงสุดของแกนป้อนแนวตั้งของการเจาะ | |
| 10 ม./นาที | นิตยสารเครื่องมือ | ปริมาณ |
| 3 ชุด | ประเภท | |
| แบบอินไลน์ | ปริมาณเครื่องมือ | |
| 4 x 3 | หน่วยทำเครื่องหมายไฮดรอลิก | จำนวนตัวอักษร |
| 36 | ขนาดตัวอักษร | |
