การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | การเจาะ | สูงสุด ขนาดความกว้าง x ความสูง: | 700 × 500 มม. |
|---|---|---|---|
| นาที. ขนาดความกว้าง x ความสูง: | 100×100มม | ความยาวลำแสง: | 2000 ～ 12200 มม. |
| รูปแบบแกนหลัก: | BT2 การประกอบการ | พลังงานของมอเตอร์: | 11KW |
| ความเร็วแกน: | 100 ～ 3000 r/min | เส้นผ่านศูนย์กลางรู: | φ5 ～φ30 มม. |
| เน้น: | เครื่องบด cnc ภายใน,เครื่องบดโปรไฟล์ cnc ของ |
||

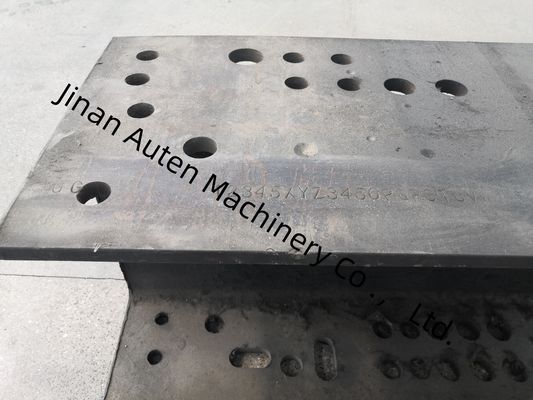

เครื่องเจาะ H Beam CNC ความแม่นยำสูงสำหรับแกนหมุนหลักรุ่น BT40 เจาะรูขนาด 5-30 มม.
อุตสาหกรรมที่ใช้งาน:
เครื่องมือกลนี้ส่วนใหญ่ใช้สำหรับการเจาะเหล็กรูปตัว H เครื่องมือกลใช้แกนหมุนเจาะความแม่นยำสูงสามแกนเพื่อเจาะชิ้นงาน มีลักษณะเฉพาะคือความแม่นยำในการตัดเฉือนสูงและการใช้งานที่สะดวก เป็นอุปกรณ์ประสิทธิภาพสูงที่ขาดไม่ได้ในอุตสาหกรรมโครงสร้างเหล็ก และมีการใช้กันอย่างแพร่หลายในการก่อสร้าง สะพาน เสาอากาศ และโครงข่าย และอุตสาหกรรมอื่นๆ
ส่วนประกอบของเครื่องเจาะ CNCสาย:
เครื่องเจาะส่วนใหญ่ประกอบด้วยตัวเครื่องหลัก ระบบป้อน CNC สายพานลำเลียงขาออก ระบบระบายความร้อน ระบบไฮดรอลิก ระบบนิวเมติก ระบบหล่อลื่น ระบบไฟฟ้า และรถขนส่งวัสดุเหลือใช้ สายการผลิตใช้โครงสร้างเตียงแบบคงที่และโครงสร้างชิ้นงานแบบเคลื่อนที่ได้ สว่านสามมิติของโครงสร้างนี้สะดวกสำหรับการผลิตแบบอัตโนมัติ
ตัวเครื่องหลัก:
ส่วนใหญ่ประกอบด้วยฐาน เตียง โต๊ะเลื่อนแบบเคลื่อนที่ได้ หัวจับ อุปกรณ์กดด้านบน อุปกรณ์กดด้านข้าง และนิตยสารเครื่องมือแบบแถว
เตียงมีความแข็งแกร่งและความมั่นคงที่ดี สามารถทนต่อภาระและการสั่นสะเทือนที่เกิดจากการตัดเฉือนความเร็วสูง และรับประกันความแม่นยำของเครื่องมือกล
มีหัวจับทั้งหมด 3 หัวติดตั้งบนเครื่องหลัก ได้แก่ ด้านคงที่ ด้านเคลื่อนที่ และหัวจับยูนิตด้านบน สำหรับการเจาะในแนวนอนและแนวตั้งตามลำดับ หัวจับแต่ละตัวสามารถทำงานได้อย่างอิสระ และยังสามารถดำเนินการเจาะได้ในเวลาเดียวกัน ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตอย่างมาก หัวจับแต่ละตัวมีชุดแกนหมุนกลไกความเร็วสูง BT40 และนิตยสารเครื่องมือแบบแถวที่สอดคล้องกันสามารถติดตั้งดอกสว่านได้ถึง 4 ขนาด (เมื่อไม่มีเครื่องมือบนแกนหมุน) และสามารถประมวลผลรูรับแสงที่แตกต่างกัน 4 รูได้โดยอัตโนมัติเมื่อยึดชิ้นงานเพียงครั้งเดียว การป้อนแกนหมุนขับเคลื่อนด้วยเซอร์โวมอเตอร์ ซึ่งสามารถตระหนักถึงการเดินหน้าอย่างรวดเร็ว การทำงานไปข้างหน้า และการถอยกลับอย่างรวดเร็วผ่านการควบคุมโปรแกรม มอเตอร์แกนหมุนขับเคลื่อนด้วยเซอร์โวมอเตอร์แกนหมุน ความเร็วสามารถปรับได้แบบไม่มีขั้นบันได และช่วงความเร็วกว้าง
หน่วยหัวจับสามหน่วยถูกแขวนไว้บนเตียง และแต่ละหน่วยหัวจับขับเคลื่อนด้วยเซอร์โวมอเตอร์สองชุดเพื่อให้ตระหนักถึงการเคลื่อนที่ในแนวนอนและแนวตั้งของหัวจับ ซึ่งขับเคลื่อนด้วยสกรูบอลและนำทางด้วยรางนำทางแบบเชิงเส้นความแม่นยำ อุปกรณ์นี้บีบอัดชิ้นงานในสองทิศทางในระหว่างกระบวนการเจาะ เหนือชิ้นงาน มีกระบอกสูบน้ำมันขับเคลื่อนกลไกการกดเพื่อกดชิ้นงานบนลูกกลิ้งรองรับแนวนอน และกระบอกสูบน้ำมันขับเคลื่อนกลไกการกดเพื่อกดชิ้นงานจากด้านข้าง
ข้อมูลจำเพาะ:
| พารามิเตอร์ H beam | ขนาดสูงสุด กว้าง x สูง | 700×500 มม. | |
| ขนาดต่ำสุด กว้าง x สูง | 100×100 มม. | ||
| ความยาวคาน | 2000～12200 มม. | ||
| แกนหมุนหลัก | จำนวน | 3 | |
| รุ่น | BT40 | ||
| กำลังมอเตอร์ | 11 กิโลวัตต์ | ||
| ความเร็วแกนหมุน | 100～3000 รอบต่อนาที | ||
| เส้นผ่านศูนย์กลางรู | φ5～φ30 มม. | ||
| แกน CNC | กำลังเซอร์โวมอเตอร์ของแกน X | ประมาณ 5 กิโลวัตต์ | |
| กำลังเซอร์โวมอเตอร์ของแกนกำหนดตำแหน่งการเจาะแนวนอน | ประมาณ 1.5 กิโลวัตต์ | ||
| กำลังเซอร์โวมอเตอร์ของแกนกำหนดตำแหน่งการเจาะแนวตั้ง | ประมาณ 3 กิโลวัตต์ | ||
| เซอร์โวมอเตอร์ของการป้อนการเจาะ | ประมาณ 2 กิโลวัตต์ | ||
| นิตยสารเครื่องมือ | จำนวน | 3 | |
| ประเภท | สไตล์แถว | ||
| ความจุของนิตยสารเครื่องมือ | 4 x 3 | ||
| ความแม่นยำในการประมวลผล | ค่าเบี่ยงเบนระยะห่างของรู | สองรูภายใน 1 เมตร | ±0.5 |
| ค่าเบี่ยงเบนที่อนุญาตเพิ่มขึ้น ±0.2 มม. สำหรับทุกๆ 1 เมตรเพิ่มเติมของระยะห่างของรู และสูงสุดไม่เกิน ±2 มม. | |||
| ค่าเบี่ยงเบนขอบ | ±1.0 มม. | ||
| ขนาดเครื่อง | ประมาณ 33x5.5x3.3 ม. | ||
