การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดมุม (มม.): | 140*140*10 ~ 250*250*32 | ความยาวสูงสุดของวัตถุดิบ (ม.): | 14 |
|---|---|---|---|
| แรงทำเครื่องหมาย(kN): | 1000 | จำนวนการฝึกซ้อมในแต่ละด้าน: | 3 (2 กลุ่มทั้งหมด 6 ทั้งหมด) |
| จำนวนใบมีดในแต่ละด้าน: | 3 | เครื่องดัดกระบอกเจาะ: | BT2 การประกอบการ |
| ความเร็วหมุนของสปินด์สูงสุด ((r/นาที): | 6000 | หน่วยความเย็นความจุน้ำมัน: | 2 ลิตร |
| เน้น: | เครื่องมือเครื่องบด cnc,เครื่องบด cnc ภายใน |
||

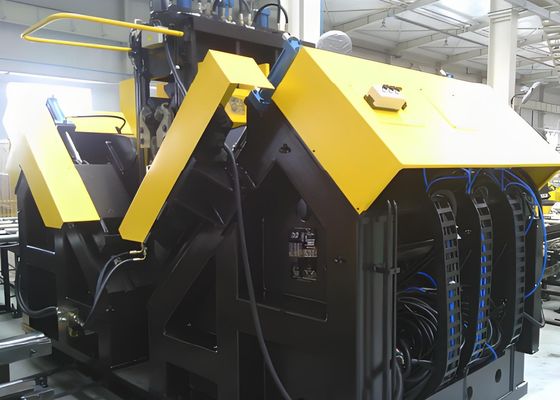

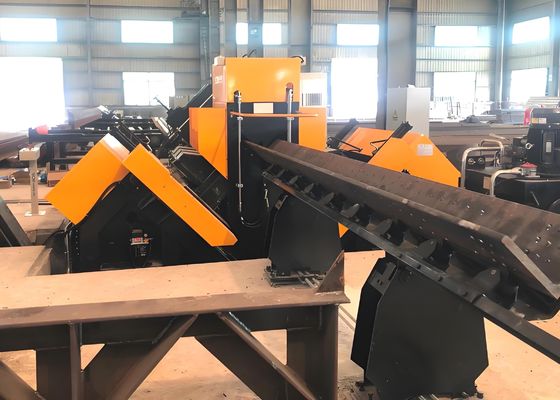

ใบมีด 3 ใบต่อด้าน ประสิทธิภาพสูง เครื่องจักร CNC Angle Line BT40 Taper ของแกนหมุนเจาะ
การใช้งานผลิตภัณฑ์:
อุปกรณ์นี้อุทิศตนเพื่อการเจาะและปั๊มเหล็กฉากขนาดใหญ่และมีความแข็งแรงสูงที่ใช้ในเสาไฟฟ้าแรงสูง รูทั้งหมดที่ต้องการบนเหล็กฉากสามารถประมวลผลได้ในสายการผลิตนี้ ซึ่งมีคุณภาพของรูที่เหนือกว่า ความแม่นยำของตำแหน่งที่แม่นยำ รวมถึงประสิทธิภาพการผลิตสูงและความสามารถในการทำงานอัตโนมัติ
คุณสมบัติของผลิตภัณฑ์:
1. ระดับการทำงานอัตโนมัติสูง สายการผลิตติดตั้งอุปกรณ์ป้อนอัตโนมัติ (ประกอบด้วยช่องป้อนขวางและโครงป้อนแบบหมุน) อุปกรณ์ปล่อยอัตโนมัติ และอุปกรณ์ป้อนอัตโนมัติ รูทั้งหมดและเครื่องหมายเหล็กบนเหล็กฉากสามารถทำได้ในครั้งเดียวผ่านสายการผลิต โดยไม่ต้องใช้ความช่วยเหลือจากภายนอกในระหว่างการประมวลผล ซึ่งช่วยลดความเข้มข้นของแรงงานของพนักงานได้อย่างมาก
(1) โครงและแผ่นฐานผลิตจากโครงสร้างเหล็กคุณภาพสูง (Q345) ชุดประกอบรอยเชื่อม และเครื่องจักรทั้งหมดเป็นไปตามมาตรฐานที่ระบุไว้ในเงื่อนไขทางเทคนิคทั่วไปสำหรับระบบ CNC ของเครื่องมือเครื่องจักร เงื่อนไขทางเทคนิคสำหรับชิ้นส่วนเชื่อมของเครื่องจักรขึ้นรูปและกด เงื่อนไขทางเทคนิคสำหรับเครื่องมือเครื่องจักรตัดโลหะ และหลักการทั่วไปสำหรับการตรวจสอบความแม่นยำของเครื่องจักรขึ้นรูปและกด
(2) คุณภาพการเชื่อมของส่วนประกอบเชื่อมแต่ละส่วนของอุปกรณ์เป็นไปตามข้อกำหนดที่เกี่ยวข้องของ JB/T8609 และความยาวและระยะห่างของการเชื่อมเป็นระยะๆ มีความสม่ำเสมอ
(3) ชิ้นส่วนที่ขึ้นรูปต้องปราศจากข้อบกพร่อง เช่น การแบ่งชั้น การพับ รอยร้าว รูทราย และรูอากาศ
(4) ส่วนประกอบโลหะที่เชื่อมทั้งหมด รวมถึงชิ้นส่วนหล่อ (ขึ้นรูป) รวมถึงตัวเครื่อง โต๊ะทำงาน ฐาน และบล็อกกระบอกสูบ ผ่านการอบอ่อนเพื่อขจัดความเครียดภายใน
(5) การตีขึ้นรูป รอยเชื่อม และการหล่อที่สำคัญได้รับการตรวจสอบการตรวจจับข้อบกพร่อง โดยห้ามข้อบกพร่องภายในและรอยร้าวอย่างเคร่งครัด เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานที่เกี่ยวข้อง
2. หน่วยพิมพ์ใช้โครงสร้างปิดที่มีความแข็งแรงสูงและประสิทธิภาพที่มั่นคง หน่วยพิมพ์ติดตั้งตัวรองรับเตียงที่ยึดติดกับฐานเครื่องจักร เตียงเคลื่อนที่ และกล่องตัวอักษรหัวกดไฮดรอลิก การดำเนินการพิมพ์จะดำเนินการในตำแหน่งที่ระบุไว้ในแบบสั่งงานตามคำแนะนำของคอมพิวเตอร์ เพื่อขยายช่วงการประมวลผลของเครื่องจักร กลไกการปรับด้วยตนเองจึงถูกรวมเข้าด้วยกัน ซึ่งช่วยให้สามารถปรับตำแหน่งลงของตัวเครื่องที่เคลื่อนที่ได้ (เช่น ตำแหน่งของหัวตัวอักษร) เพื่อรองรับตำแหน่งการพิมพ์ของเหล็กฉากที่มีข้อกำหนดต่างๆ
พารามิเตอร์หลัก:
| รุ่น | ADM2532 |
| ขนาดมุม (มม.) | 140*140*10~250*250*32 |
| ความยาวสูงสุดของวัตถุดิบ (ม.) | 14 |
| แรงทำเครื่องหมาย (kN) | 1000 |
| จำนวนกลุ่มตัวอักษร | 1 |
| จำนวนตัวอักษร | 18 |
| ขนาดตัวอักษร (มม.) | 14*10*19 |
| ช่วงระยะทางที่แม่นยำ (มม.) | 50~220 (ไม่จำกัด) |
| จำนวนดอกสว่านแต่ละด้าน | 3 (2 กลุ่ม รวม 6) |
| จำนวนใบมีดแต่ละด้าน | 3 |
|
Taper ของแกนหมุนเจาะ |
BT40 |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ40 |
| ความเร็วในการหมุนแกนหมุนสูงสุด (รอบ/นาที) | 6000 |
| หน่วยทำความเย็นดอกสว่าน | MQL 360-2 (การทำความเย็นแบบแห้ง) |
| ความจุในการจัดเก็บน้ำมันของหน่วยทำความเย็น | 2L |
| น้ำมันตัด | น้ำมันตัดขนาดเล็กจากพืช (2000-25) |
| การใช้น้ำมันเชื้อเพลิง | 5~50 มล./ชม. |
| ประเภทไดรฟ์รถเข็น CNC | มอเตอร์เซอร์โว AC, แร็คและปีกนกขับเคลื่อน |
| ความเร็วในการป้อนสูงสุดของมุม (ม./นาที) | 40 |
| วิธีการขับเคลื่อนการเคลื่อนที่ของแนว AB-axis | Linear Motion Guide; มอเตอร์เซอร์โว AC; สกรูบอลขับเคลื่อนรอง |
| ความเร็วในการเดินทางของสเก็ตบอร์ดสูงสุดของหัวเจาะ (ม./นาที) | 10 |
| ประเภทไดรฟ์หัวเจาะ | Linear Motion Guide; มอเตอร์เซอร์โว AC; สกรูบอลขับเคลื่อนรอง |
| ความเร็วในการป้อนสูงสุดของหัวเจาะ (ม./นาที) | 14 |
| วิธีการทำงานของแขนรถเข็นป้อน | ชนิดยกแนวตั้ง |
| จำนวนกระบอกสูบเอียงด้านปล่อย | 4 |
| วิธีการทำความเย็นสถานีไฮดรอลิก | การระบายความร้อนด้วยอากาศ |
| จำนวนแกน CNC | 9 |
| แรงดันอากาศ (MPa) | 1 |
| กำลังไฟรวม | ประมาณ 150KW |
