รายละเอียดสินค้า:
การชำระเงิน:
|
| Function: | Punching, marking, cutting | Angle size（mm）: | ∟40×40×3～∟140×140×12 |
|---|---|---|---|
| Max. length of blank (m): | 12 | Max. length of finished (m): | 10 |
| Max. Punching (dia. х thi.) (mm): | Φ26×12（Material：Q345 510N/mm2） | Punches per side: | 2 |
| Punching force (kN): | 630 | Marking force (kN): | 630 |
| Cutting force (kN): | 1800 | ||
| เน้น: | เครื่องบด cnc ภายใน,เครื่องบดโปรไฟล์ cnc ของ |
||

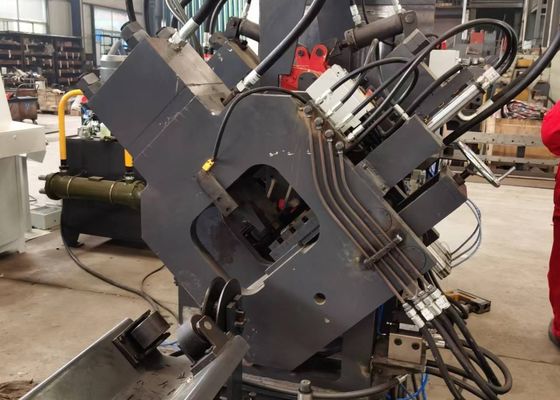

เครื่องตัด เจาะ ทำเครื่องหมาย และตัดเฉือนมุม CNC ใบมีดเดี่ยว ระบบไฮดรอลิกหล่อเย็นด้วยน้ำ
อุตสาหกรรมที่เกี่ยวข้อง:
| ฟังก์ชัน | การเจาะ การทำเครื่องหมาย การตัด |
| ขนาดมุม (มม.) | ∟40×40×3～∟140×140×12 |
| ความยาวสูงสุดของชิ้นงานเปล่า (ม.) | 12 |
| ความยาวสูงสุดของชิ้นงานสำเร็จรูป (ม.) | 10 |
| การเจาะสูงสุด (เส้นผ่านศูนย์กลาง x ความหนา) (มม.) | Φ26×12(วัสดุ:Q345 510N/mm2) |
| จำนวนหมัดต่อด้าน | 2 |
| แรงเจาะ (kN) | 630 |
| แรงทำเครื่องหมาย (kN) | 630 |
แรงตัด (kN) | 1800 |
| กลุ่มตัวอักษรทำเครื่องหมาย | 4 |
| จำนวนตัวอักษรต่อกลุ่ม | 12 |
| ขนาดตัวอักษร (มม.) | 14×10×19 |
| โหมดการตัด | การตัดด้วยใบมีดเดี่ยว |
| แกน CNC | 3 |
| ความเร็วในการป้อนมุม (ม./นาที) | 80 |
| วิธีการระบายความร้อนของระบบไฮดรอลิก | การระบายความร้อนด้วยน้ำ |
| ความแม่นยำในการประมวลผล | สอดคล้องกับ GB2694 |
| ฟังก์ชันโปรแกรม | ป้อนข้อมูลผ่านแป้นพิมพ์และอินเทอร์เฟซ USB |
| ขนาด (มม.) | 28000×6500×2200 |
องค์ประกอบของผลิตภัณฑ์:

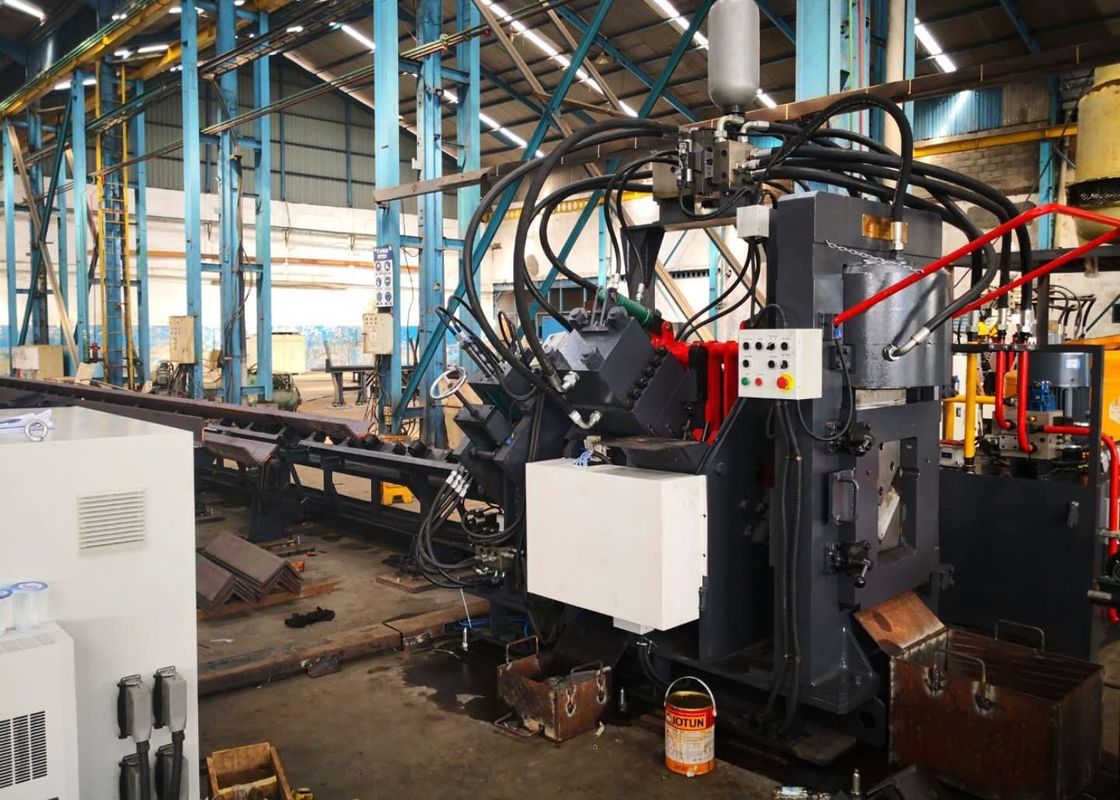

เครื่องจักรนี้ประกอบด้วยสายพานลำเลียงขวาง ระบบโหลดแบบหมุน ระบบป้อนเข้า สายพานป้อนเข้า CNC ชุดเจาะ ชุดทำเครื่องหมาย ชุดตัด รวมถึงระบบไฮดรอลิก ไฟฟ้า และนิวเมติกส์ และส่วนประกอบอื่นๆ
คุณสมบัติของผลิตภัณฑ์:
1. ผสานรวมเทคโนโลยี CNC และการป้อนด้วยเซอร์โวมอเตอร์ ซึ่งมีความแม่นยำในการทำงานสูงและมีความเสถียร ส่วนประกอบไฮดรอลิก นิวเมติกส์ และไฟฟ้าที่สำคัญทั้งหมดนำเข้า
2. แต่ละด้านติดตั้งชุดหมัดและแม่พิมพ์สามชุด ซึ่งสามารถรองรับหมัดสามประเภทที่มีเส้นผ่านศูนย์กลางแตกต่างกัน แม่พิมพ์สามชุดสามารถเคลื่อนย้ายร่วมกันภายใต้การควบคุม PLC เพื่อปรับเครื่องหมายด้านหลังการเจาะ
3. คอมพิวเตอร์ติดตั้งอินเทอร์เฟซภาษาจีน/อังกฤษ พร้อมการใช้งานที่เป็นมิตรต่อผู้ใช้และความสามารถในการแสดงภาพวาดชิ้นงาน การเขียนโปรแกรมทำได้ง่ายขึ้น และสามารถใช้ข้อมูลโปรแกรมที่สร้างโดยซอฟต์แวร์ lofting ได้โดยตรง เมื่อแก้ไขโปรแกรม จำเป็นต้องป้อนเฉพาะขนาดชิ้นงาน เส้นผ่านศูนย์กลางรู เครื่องหมายด้านหลัง และปริมาณชิ้นงานเท่านั้น
4. รถป้อนเข้า CNC ขับเคลื่อนด้วยเซอร์โวมอเตอร์ โดยมีข้อมูลป้อนกลับผ่านตัวเข้ารหัสโฟโตอิเล็กทริก ใช้การควบคุมแบบวงปิดเพื่อให้แน่ใจว่ามีความแม่นยำในการวางตำแหน่งสูง
5. การทำเครื่องหมาย การเจาะ และการตัดเฉือนทั้งหมดเสร็จสิ้นโดยอัตโนมัติ เหล็กฉากสำเร็จรูปสามารถขนถ่ายได้ด้วยอุปกรณ์พลิกกลับแบบนิวเมติก ซึ่งช่วยลดความเข้มข้นในการปฏิบัติงาน
เครื่องจักรนี้เป็นอุปกรณ์เฉพาะทางที่ออกแบบมาสำหรับการเจาะเหล็กฉาก การทำเครื่องหมาย และการตัดเฉือนภายในอุตสาหกรรมเสาเหล็กฉาก ตัวอย่างเหล่านี้ครอบคลุมข้อกำหนดทั่วไปและสถานการณ์การประมวลผลในอุตสาหกรรมเสาเหล็กฉาก ช่วยให้ผู้ใช้สามารถสังเกตคุณภาพการประมวลผล ความแม่นยำ และงานฝีมือของอุปกรณ์ได้โดยตรง ทำหน้าที่เป็นข้อมูลอ้างอิงที่จับต้องได้สำหรับการประเมินประสิทธิภาพและความเหมาะสมสำหรับความต้องการในการผลิตเฉพาะ
