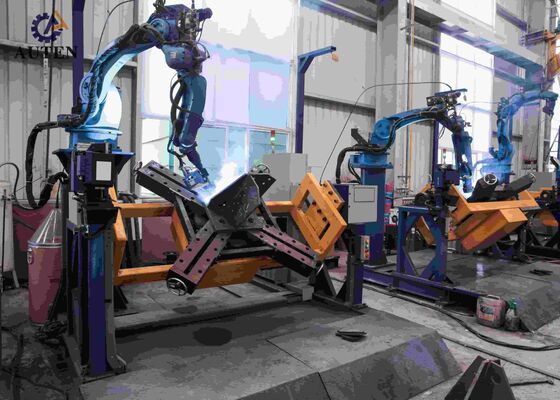

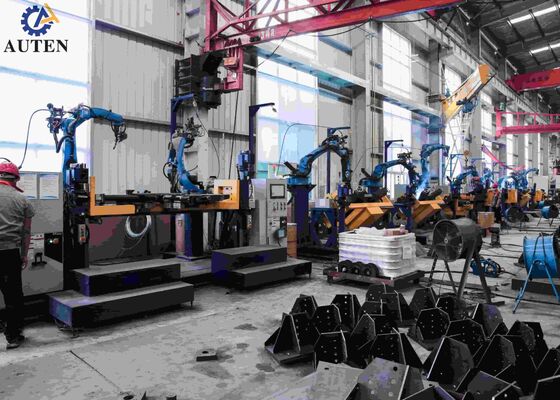

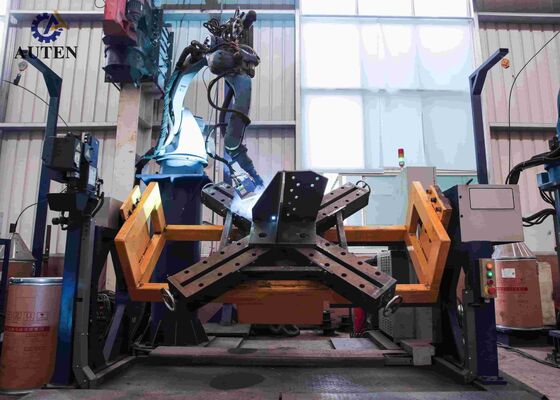

เครื่องเจาะมุม CNC พร้อมตัวกำหนดตำแหน่งคู่ หุ่นยนต์ก้าน 5 แกนสำหรับการเชื่อมโครงสร้างหอส่งกำลังที่แม่นยำ

CNC Angle Punching Machine Dual Positioners 5 Axis Gantry Robot สําหรับการปั่นหอระบายไฟที่แม่นยํา

การนําเสนอสินค้า:

อุปกรณ์นี้ถูกพัฒนาโดยเฉพาะสําหรับการเชื่อมต่ออัตโนมัติของส่วนประกอบฐานของหอส่งสัญญาณระบบสามารถทําสําเร็จ 11 ประกอบการเชื่อมหลักของโครงสร้างฐานหอคอยโดยการบูรณาการเทคโนโลยีควบคุมหุ่นยนต์ที่ฉลาดกับกระบวนการผสานที่ทันสมัยอุปกรณ์บรรลุความแม่นยําในการปั่นสูงกว่า, คุณภาพการเชื่อมแบบเรียบร้อย และมีประสิทธิภาพการผลิตที่เพิ่มขึ้น, สร้างทางออกการผลิตที่มีประสิทธิภาพและน่าเชื่อถือสําหรับการผลิตหอส่งสัญญาณที่ทันสมัย.

ปริมาตรหลัก:

ลักษณะสินค้า:

1ความซ้ํา: ระบบให้ความซ้ําตําแหน่งที่ไม่น้อยกว่า ± 0.05 มม.

2ความแม่นยําของเส้นทาง: ความแม่นยําของเส้นทางยังคงอยู่ในระยะ ± 0.1 มม.

3การออกแบบโครงสร้าง: หุ่นยนต์ปั่นวงศ์มีโครงสร้างกลที่มั่นคงและแข็งแรงสูง, ออกแบบเพื่อการทํางานอุตสาหกรรมต่อเนื่องที่ยาวนาน

4วงจรการทํางาน: รองรับชิ้นงานขนาดสูงถึง 1500 มิลลิเมตร ตอบสนองความต้องการในการปั่นทั้งหมด

5วิธีการทํางาน: ชิ้นส่วนการทํางานถูกติดตั้งบนเครื่องติดตั้งตําแหน่ง, ในขณะที่หัวปั่นถูกติดตั้งบนแพลตฟอร์มหุ่นยนต์ที่อุทิศหุ่นยนต์และเครื่องตั้งตําแหน่งทํางานร่วมกันโดยใช้การสแกนสายตาหุ่นยนต์รวมกับระบบติดตามสายเย็บเลเซอร์ เส้นทางการผสมผสานถูกผลิตโดยอัตโนมัติโดยไม่ต้องโปรแกรมการปรับปรุงนี้ทําให้การปั่นขององค์ประกอบที่ซับซ้อนและไม่เรียบร้อยกับการทํางานง่ายและการฝึกอบรมผู้ประกอบการอย่างน้อย.

1ระบบปั่น
อุปกรณ์นี้พร้อมกับแหล่งพลังงานการปั่นเส้นโค้ง AOTAI ที่มีประสิทธิภาพสูง ซึ่งรองรับกระบวนการปั่นหลายกระบวนการ รวมถึง MIG, MAG และ TIG เพื่อตอบสนองความต้องการของระยะยาวปริมาตรของกระแสไฟฟ้าและแรงดันในการผสมสามารถปรับต่อเนื่องตามโครงสร้างชิ้นงานที่แตกต่างกัน, รายละเอียดวัสดุ, และสภาพความหนา,รับประกันผลงานวงศ์ที่มั่นคง ความปรากฏตัวที่ดีของการผสมและคุณภาพการผสมที่คงที่

ระบบนี้มีไฟไหม้ Apollo คุณภาพสูง และส่วนประกอบการผสมผสานครบครัน รวมถึงกลไกอาหารสายอัตโนมัติ, ปลายติดต่อ, และอุปกรณ์เสริมที่เกี่ยวข้องการปรับแต่งนี้รับประกันการจัดส่งสายเรียบ, การปั่นที่น่าเชื่อถือ และความทนทานของอุปกรณ์ในระยะยาวภายใต้สภาพการผลิตต่อเนื่อง

2. การรับรู้แบบฉลาดและการแปลงโปรแกรมอัตโนมัติ
ระบบนี้รวมเทคโนโลยีการจําแนกและประมวลผลข้อมูลที่มีความชํานาญสมบูรณ์แบบ ทําให้สามารถระบุข้อมูลการผสมผสานที่สําคัญได้โดยอัตโนมัติ รวมถึงตําแหน่งผสมผสาน ประเภทเย็บและโครงสร้างร่วมกันจากภาพวาดวิศวกรรมหรือข้อมูลการผลิตดิจิตอล ข้อมูลที่ถอนออกมาจะแปลงเป็นโปรแกรมการปั่นหุ่นยนต์ที่สามารถดําเนินการได้โดยอัตโนมัติ โดยทั่วไปภายในประมาณ 30 วินาทีโปรแกรมการปั่นสามารถโอนผ่านการสื่อสาร Ethernet, อินเตอร์เฟซ USB และวิธีการส่งข้อมูลมาตรฐานอื่น ๆ ที่ทําให้การเตรียมการผลิตอย่างรวดเร็วและการจัดการกระแสการทํางานอย่างมีประสิทธิภาพ

3ระบบควบคุม
1 พลาตฟอร์มควบคุมดิจิตอล
อุปกรณ์ใช้สถาปัตยกรรมการควบคุมดิจิตอลที่พัฒนามาที่ให้บริการการจัดการเส้นทางหุ่นยนต์ที่แม่นยําและปรับปรุงปริมาตรการปั๊มปัดที่ยืดหยุ่นและผลการปั่นที่มีคุณภาพสูงตลอดการดําเนินงานการผลิตต่อเนื่อง.
2 วิธีการเขียนโปรแกรม:
ระบบนี้รองรับการเขียนโปรแกรมด้วยการมองเห็น ผ่าน Human Machine Interface (HMI) ที่เข้าใจง่ายทําให้ผู้ประกอบการสามารถสร้างโปรแกรมการปั่นได้อย่างรวดเร็ว โดยยังคงควบคุมการปั่นที่ซับซ้อนได้อย่างแม่นยํา, โครงสร้างข้อและปารามิเตอร์กระบวนการ
3 อินเตอร์เฟซการสื่อสาร:
อินเตอร์เฟซการสื่อสารอุตสาหกรรมหลายอย่างถูกให้บริการเพื่อรองรับการเชื่อมต่ออย่างต่อเนื่องกับระบบการผลิตอัตโนมัติ อุปกรณ์ล้อมล้อม และแพลตฟอร์มควบคุมระดับโรงงานทําให้สามารถบูรณาการอย่างมีประสิทธิภาพในสภาพแวดล้อมการผลิตที่ฉลาด และระบบการจัดการการผลิตที่ประสาน.

4. โครงสร้างการสนับสนุนเครื่องตั้งตําแหน่ง
เครื่องตั้งตําแหน่งหุ่นยนต์ ใช้เครื่องปรับความแข็งแรงสูงโครงสร้างรองรับความแข็งแรงสูง ออกแบบให้ทนกับภาระไดนามิกที่เกิดจากการเคลื่อนไหวของหุ่นยนต์และการตั้งตําแหน่งของชิ้นงานหนักระหว่างการปั่นการสร้างที่แข็งแกร่งของมันรับประกันความมั่นคงในการตั้งตําแหน่งที่ดีเยี่ยม ความแม่นยําการผสมผสานที่ดีกว่าและการทํางานที่น่าเชื่อถือได้ในระยะยาวการดูแล, และการบํารุงรักษาในขณะที่ยกระดับระยะทํางานของหุ่นยนต์และประสิทธิภาพการทํางานโดยรวม

5ระบบป้องกันความปลอดภัย
ระบบครบวงจรได้รับการออกแบบด้วยการจัดอันดับการป้องกัน IP54 หรือสูงกว่า เพื่อให้มีการป้องกันที่มีประสิทธิภาพต่อฝุ่น ความชื้นและผลกระทบสิ่งแวดล้อมอื่น ๆ ที่มีอยู่ทั่วไปในอุปกรณ์ผลิตอุตสาหกรรมการใช้งานที่ปลอดภัย, ผลงานที่น่าเชื่อถือ และอายุการใช้งานที่ยืดหยุ่นในสภาพแวดล้อมการผลิตที่ต้องการ

6โปรแกรมหุ่นยนต์และการนําเข้าข้อมูล
ระบบปั่นหุ่นยนต์รองรับวิธีการเขียนโปรแกรมหลายวิธี และวิธีการใส่ข้อมูลหลายอย่าง รวมถึงการนําเข้าไฟล์ CAD โดยตรง การสแกนด้วยเครื่องมองเห็นและการเขียนโปรแกรมแบบพาราเมตร โดยไม่ต้องสอนแบบมือถือรองรับกับรูปแบบการออกแบบวิศวกรรมและโปรแกรมต่างๆ ระบบนี้ให้การทํางานที่ยืดหยุ่นและการเตรียมความพร้อมอย่างมีประสิทธิภาพสําหรับการผลิตการปั่นอัตโนมัติ.

7ระบบปั่นหุ่นยนต์
อุปกรณ์นี้รวมหุ่นยนต์ปั่นอุตสาหกรรม 6 แกนที่มีช่วงการเคลื่อนไหวที่กว้างและความยืดหยุ่นหลายทิศทางทําให้ไฟไหม้สามารถเข้าใกล้ชิ้นงานที่ซับซ้อนได้จากมุมต่าง ๆการปรับปรุงที่ทันสมัยนี้รองรับตําแหน่งการปั่นที่แตกต่างกันและจีโอเมตรสานที่ซับซ้อน, รวมถึงการปั่นเชือกโค้งสามมิติ.,และประสิทธิภาพการผลิต ระบบการปั่นหุ่นยนต์ให้ผลงานที่น่าเชื่อถือสําหรับการใช้งานในการผลิตหอส่งไฟฟ้าที่มีความต้องการสูง

ระบบเชื่อมหุ่นยนต์อัตโนมัตินี้ถูกพัฒนาโดยเฉพาะสําหรับการผลิตเมื่อมันมีบทบาทสําคัญในการประกันความสมบูรณ์แบบทางโครงสร้างและความน่าเชื่อถือของรากฐานหอคอยนอกจากการเชื่อมแผ่นเสริม อุปกรณ์จะสมบูรณ์โดยอัตโนมัติทั้งหมด 11 สายเชื่อมโครงสร้างหลักและการเชื่อมหมวกปิดและข้อต่อมุมตลอดวงจรการผสมผสาน ระบบรักษาตําแหน่งชิ้นงานที่แม่นยํา การเจาะแสผสมผสานที่คงที่ และการสร้างขีดผสมผสานแบบเรียบร้อยในทุกการเชื่อมต่อที่สําคัญโดยการอัตโนมัติการผสมผสานที่จําเป็นเหล่านี้, อุปกรณ์จะปรับปรุงความสม่ําเสมอของการผสมผสาน, ประสิทธิภาพการผลิต, และความแข็งแรงโครงสร้างทําให้มันเป็นทางออกที่เหมาะสมสําหรับการผลิตฐานหอส่งสัญญาณที่มีคุณภาพสูง และการผลิตอุตสาหกรรมขนาดใหญ่.
