รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะลำแสง | ความหนาของแผ่น (มม.): | 4-9 |
|---|---|---|---|
| ความต้านทานแรงดึงวัสดุ (MPA): | สูงสุด 750 | ความยาวชิ้นงาน (มม.): | 4000-12000 มม. |
| แรงที่กำหนด: | 1200KN | Workpiece Camber (MM): | ≤7/12m |
| ความเร็วในการให้อาหาร x: | 50m/นาที | ความเร็วในการให้อาหาร Y: | 30ม./นาที |
| เน้น: | สาย CNC การเจาะเส้นยาวรถยนต์,สาย CNC การเจาะแผ่นเรียบ,สายเจาะ CNC ขับเคลื่อนด้วยเซอร์โว |
||

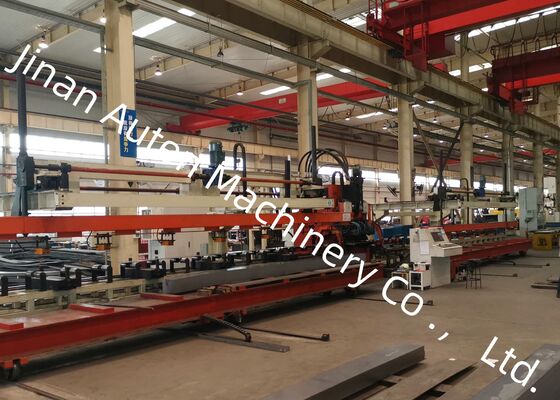

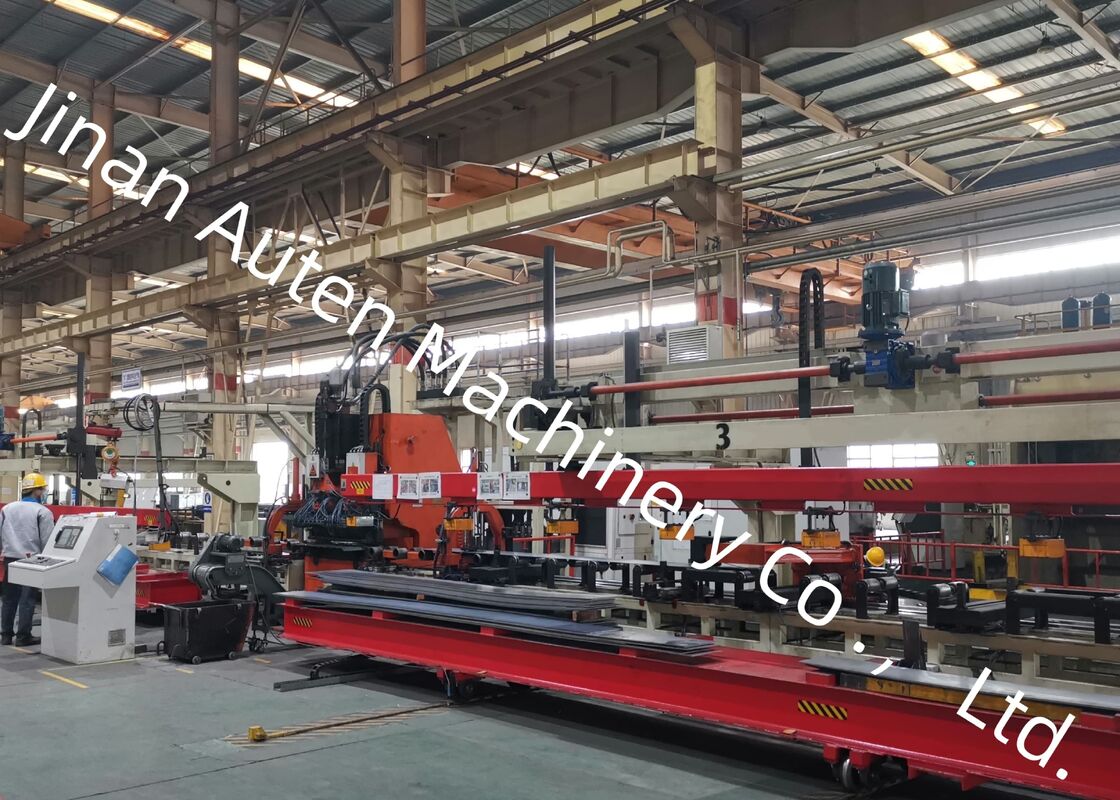

สายเจาะแผ่นเรียบ CNC ขับเคลื่อนด้วยเซอร์โวสำหรับคานตามยาวรถยนต์
แนะนำผลิตภัณฑ์:
บริษัทของเราได้พัฒนาสายการผลิตแปรรูปแผ่นโลหะ CNC ประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับการเจาะคานตามยาวรถยนต์ที่มีความแข็งแรงสูง พัฒนาขึ้นสำหรับส่วนประกอบคานที่มีความกว้างพิเศษและเกจหนาที่ใช้กันทั่วไปในรถบรรทุกหนัก ยานพาหนะทำเหมือง เครื่องจักรวิศวกรรม และยานพาหนะเชิงพาณิชย์พิเศษอื่นๆ ระบบนี้ให้ความแม่นยำในการตัดเฉือนที่ยอดเยี่ยม ประสิทธิภาพการผลิตที่โดดเด่น และความเสถียรในการทำงานระยะยาวที่เชื่อถือได้ เป็นโซลูชันการผลิตขั้นสูงและมีประสิทธิภาพสำหรับการผลิตแชสซีรถยนต์สมัยใหม่
พารามิเตอร์ทางเทคนิคหลัก:
| เลขที่ | ชื่อ | ค่า |
| 1 | แรงนาม | 1200KN |
| 2 | ขนาดและช่วงแผ่นประมวลผล | |
| 3 | ความยาว | 4000~8000 มม. |
| ความกว้าง | 200~550 มม. | |
| ความหนา | 3~6 มม. | |
| การโค้งงอของแผ่นวัสดุขาเข้า | ≤7 มม./10 ม. | |
| ความไม่สม่ำเสมอของแผ่นแกน X | ≤10 มม./1000 มม. ,≤20 มม./8000 มม. | |
| ความไม่สม่ำเสมอของแผ่นแกน Y | 5 มม. | |
| การบิดงอของแผ่น | ≤50 มม. | |
| คุณสมบัติทางกลของวัสดุแผ่น | σb=510~850 N/mm2 | |
| 4 | เส้นผ่านศูนย์กลางการเจาะสูงสุด | φ60 มม. |
| 5 | จำนวนโมดูล | 25 |
| 6 | ความเร็วสูงสุด | |
| แกน X | สูงสุด=50 ม./นาที | |
| แกน Y | สูงสุด=30 ม./นาที | |
| 7 | ความแม่นยำในการประมวลผล | |
| แกน X | ±0.25/600 มม. ,±0.50 / 3000 มม.,±0.7 / 8000 มม. | |
| แกน Y | ±0.2 มม. / 600 มม. | |
| 8 | วิธีการประมวลผล | การกรอง |
| 9 | อ้างอิง |
แกน X อยู่ตามความยาวของแผ่น และพิกัด X ของรูจะอิงตามปลายแผ่น แกน Y คือความกว้างของแผ่น และจุดอ้างอิงคือเส้นกึ่งกลาง |
| 11 | โหมดการทำงาน | คู่มือ, อัตโนมัติ |
คุณสมบัติผลิตภัณฑ์
1. สายการผลิตนี้รวมระบบควบคุม CNC 828D ขั้นสูงเข้ากับระบบป้อนเซอร์โวประสิทธิภาพสูง ทำให้สามารถประมวลผลด้วยความเร็วสูง ในขณะที่ยังคงรักษาความแม่นยำของมิติที่ยอดเยี่ยม ความสามารถในการทำซ้ำที่เหนือกว่า และประสิทธิภาพการตัดเฉือนที่สม่ำเสมอตลอดกระบวนการผลิตทั้งหมด
2. กลไกการปรับศูนย์กลางอัตโนมัติที่ควบคุมด้วยเซอร์โวถูกรวมเข้ากับระบบลูกกลิ้งรองรับวัสดุ ทำให้สามารถประมวลผลคานตามยาวที่มีโครงสร้างหน้าตัดต่างกันได้อย่างมีประสิทธิภาพ ระบบจะปรับเปลี่ยนความสูงที่แตกต่างกันในช่วง 0–200 มม. โดยอัตโนมัติ เพื่อให้มั่นใจในการวางตำแหน่งชิ้นงานที่แม่นยำ การรองรับวัสดุที่เสถียร และประสิทธิภาพการป้อนที่เชื่อถือได้
3. อุปกรณ์รองรับการติดตั้งแม่พิมพ์เจาะได้สูงสุด 25 ชิ้น ที่มีเส้นผ่านศูนย์กลางต่างกัน ทำให้สามารถกำหนดค่าเครื่องมือที่ยืดหยุ่นและการจัดการแม่พิมพ์ที่มีประสิทธิภาพ การออกแบบเครื่องมือที่ปรับให้เหมาะสมช่วยให้เปลี่ยนและปรับได้รวดเร็ว ลดเวลาเตรียมการได้อย่างมาก ในขณะที่เพิ่มความยืดหยุ่นในการผลิตและประสิทธิภาพการทำงานโดยรวม
4. กระบวนการผลิตทั้งหมด รวมถึงการโหลดวัสดุ การดำเนินการเจาะ และการขนถ่ายส่วนประกอบสำเร็จรูป จะเสร็จสมบูรณ์ผ่านกระบวนการอัตโนมัติเต็มรูปแบบ ระบบอัตโนมัติแบบบูรณาการนี้ช่วยลดการมีส่วนร่วมของมนุษย์ ลดความต้องการแรงงาน และเพิ่มประสิทธิภาพการผลิตและความสม่ำเสมอของกระบวนการอย่างมาก
5. ของเสียจากการเจาะจะถูกรวบรวมและขนถ่ายโดยอัตโนมัติผ่านระบบกำจัดเศษที่รวมอยู่ด้วย การออกแบบนี้ช่วยรักษาสภาพแวดล้อมการผลิตที่สะอาด ป้องกันการสะสมของวัสดุ และสนับสนุนการผลิตอย่างต่อเนื่อง เสถียร และไม่หยุดชะงัก
6. ระบบการเขียนโปรแกรมอัจฉริยะรองรับการนำเข้าภาพวาด AutoCAD และไฟล์ DXF ที่สร้างจากแพลตฟอร์ม CAD หลักต่างๆ ได้โดยตรง ด้วยอินเทอร์เฟซ Human-Machine Interface (HMI) ที่ใช้งานง่าย ระบบจะตีความข้อมูลการออกแบบและสร้างโปรแกรมการตัดเฉือนโดยอัตโนมัติ ทำให้ขั้นตอนการเขียนโปรแกรมง่ายขึ้น ลดเวลาตั้งค่า และลดข้อผิดพลาดในการดำเนินงานที่อาจเกิดขึ้น

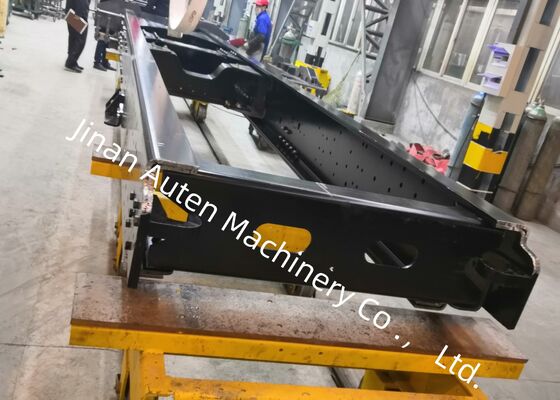

การแสดงผลิตภัณฑ์นำเสนอคอลเลกชันตัวอย่างคานตามยาวสำเร็จรูปที่ผลิตบนสายการผลิตอัตโนมัตินี้ ซึ่งเป็นตัวแทนของข้อกำหนดต่างๆ ที่ใช้กันทั่วไปในรถบรรทุกทำเหมือง ยานพาหนะเชิงพาณิชย์หนัก เครื่องจักรก่อสร้าง และอุปกรณ์ขนส่งพิเศษ ชิ้นงานสาธิตเหล่านี้แสดงให้เห็นถึงความแม่นยำในการวางตำแหน่งรูที่ยอดเยี่ยม คุณภาพการเจาะที่เหนือกว่า และความสม่ำเสมอของมิติที่โดดเด่น ทำให้ลูกค้า วิศวกร และผู้ตรวจสอบคุณภาพสามารถประเมินความสามารถในการตัดเฉือน ความแม่นยำในการผลิต และความน่าเชื่อถือในการผลิตของอุปกรณ์ได้โดยตรง
เครื่องเจาะคานตามยาว CNC ขั้นสูงนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการเจาะคานตามยาวแบบแผ่นเรียบที่ใช้ในอุตสาหกรรมการผลิตรถยนต์ มีการใช้งานอย่างแพร่หลายในการผลิตคานตามยาวแชสซีสำหรับรถบรรทุกหนัก ยานพาหนะทำเหมือง เครื่องจักรก่อสร้าง และยานพาหนะเชิงพาณิชย์พิเศษอื่นๆ ด้วยการผลิตรูปแบบรูที่มีความแม่นยำสูงซึ่งเป็นไปตามข้อกำหนดการประกอบโครงสร้างและวิศวกรรมที่เข้มงวด อุปกรณ์นี้จึงเป็นโซลูชันการผลิตที่เชื่อถือได้สำหรับส่วนประกอบรับน้ำหนักที่สำคัญ ความแม่นยำในการตัดเฉือนสูง ประสิทธิภาพการทำงานที่เชื่อถือได้ และความสามารถในการผลิตอัตโนมัติมีส่วนสำคัญอย่างยิ่งต่อการปรับปรุงประสิทธิภาพการผลิต ความสมบูรณ์ของโครงสร้างที่เพิ่มขึ้น และคุณภาพผลิตภัณฑ์ที่เหนือกว่าอย่างสม่ำเสมอ
