การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะลำแสง | ความหนาของแผ่น (มม.): | 4-9 |
|---|---|---|---|
| ความต้านทานแรงดึงวัสดุ (MPA): | สูงสุด 750 | ความยาวชิ้นงาน (มม.): | 4000-12000 มม. |
| แรงที่กำหนด: | 1200KN | Workpiece Camber (MM): | ≤7/12m |
| ความเร็วในการให้อาหาร x: | 50m/นาที | ความเร็วในการให้อาหาร Y: | 30ม./นาที |
| เน้น: | สายการผลิตเจาะโลหะแผ่นอัตโนมัติ,สายการผลิตเจาะโลหะแผ่น 9 มม.,สายการผลิตเจาะโลหะแผ่น 4 มม. |
||

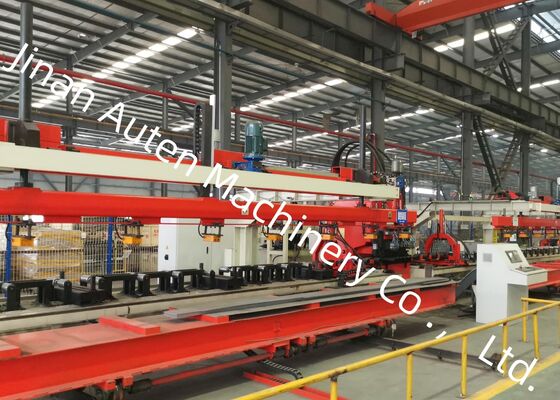

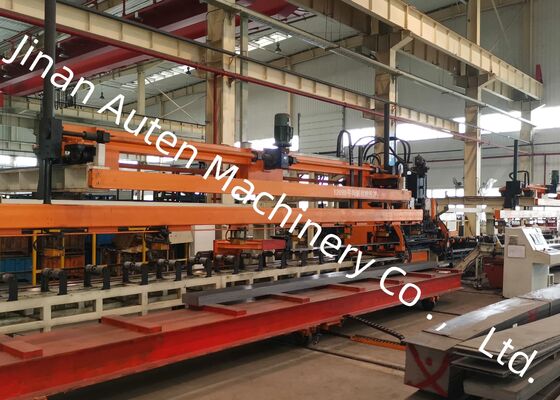

ความหนาของแผ่น 4-9 มม. Cnc สายการผลิตเจาะโลหะแผ่นอัตโนมัติสำหรับยานพาหนะหนัก
แนะนำผลิตภัณฑ์:
บริษัทของเราได้ออกแบบและพัฒนาสายการผลิตโลหะแผ่นอัตโนมัติที่ล้ำหน้าและมีประสิทธิภาพสูงโดยอิสระ ซึ่งออกแบบมาโดยเฉพาะสำหรับการเจาะคานตามยาวของยานยนต์ที่มีความแข็งแรงสูงอย่างแม่นยำ ระบบนี้ได้รับการปรับให้เหมาะสมสำหรับการประมวลผลส่วนประกอบลำแสงตามยาวขนาดกว้างพิเศษและขนาดหนักที่ใช้กันทั่วไปในยานพาหนะงานหนัก รถบรรทุกเหมืองแร่ เครื่องจักรในงานก่อสร้าง และยานพาหนะเพื่อการพาณิชย์เฉพาะทางอื่นๆ โดยให้ผลผลิตที่ยอดเยี่ยม ความแม่นยำในการตัดเฉือน และความน่าเชื่อถือในการปฏิบัติงาน
พารามิเตอร์ทางเทคนิคหลัก:
| เลขที่ | ชื่อ | ค่า |
| 1 | แรงที่กำหนด | 1200KN |
| 2 | ขนาดและช่วงของแผ่นแปรรูป | |
| 3 | ความยาว | 4000~8000มม |
| ความกว้าง | 200~550มม | |
| ความหนา | 3~6มม | |
| การดัดงอเคียวของวัสดุแผ่นที่เข้ามา | ≤7มม./10ม | |
| ความไม่สม่ำเสมอของแผ่นแกน X | ≤10มม./1000มม. ,≤20มม./8000มม | |
| ความไม่สม่ำเสมอของแผ่นแกน Y | 5มม | |
| การแปรปรวนของแผ่น | ≤50มม | |
| คุณสมบัติทางกลของวัสดุแผ่น | σb=510~850N/mm2 | |
| 4 | สูงสุด เส้นผ่านศูนย์กลางการเจาะ | φ60มม |
| 5 | จำนวนโมดูล | 25 |
| 6 | สูงสุด ความเร็ว | |
| แกน X | สูงสุด=50ม./นาที | |
| แกน Y | สูงสุด=30ม./นาที | |
| 7 | ความแม่นยำในการประมวลผล | |
| แกน X | ±0.25/600มม. ,±0.50 / 3000มม.,±0.7 / 8000มม. | |
| แกน Y | ±0.2 มม. / 600 มม | |
| 8 | วิธีการประมวลผล | การกรอง |
| 9 | อ้างอิง |
แกน X เป็นไปตามความยาวของแผ่น และพิกัด X ของรูจะขึ้นอยู่กับส่วนท้ายของแผ่น แกน Y คือความกว้างของแผ่น และการอ้างอิงคือเส้นกึ่งกลาง |
| 11 | โหมดการทำงาน | คู่มืออัตโนมัติ |
คุณสมบัติผลิตภัณฑ์

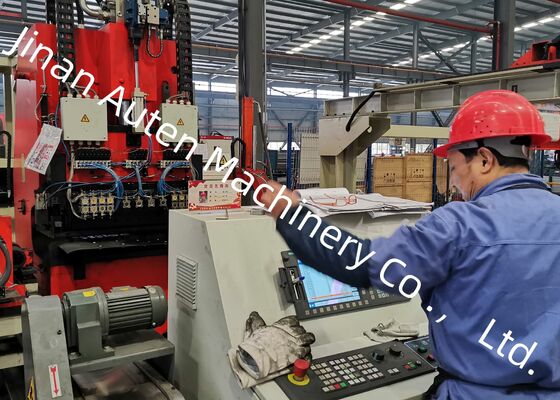

1. สายการผลิตมีระบบควบคุม CNC 828D ขั้นสูงที่รวมเข้ากับเทคโนโลยีการป้อนอาหารที่ขับเคลื่อนด้วยเซอร์โวประสิทธิภาพสูง การกำหนดค่านี้ทำให้มั่นใจได้ว่าการผลิตจะมีความเร็วสูง ในขณะเดียวกันก็รักษาความแม่นยำของขนาดที่โดดเด่นและคุณภาพการตัดเฉือนที่ทำซ้ำได้สำหรับชิ้นงานทุกชิ้น
2. กลไกการวางศูนย์กลางอัตโนมัติที่ควบคุมด้วยเซอร์โวถูกรวมไว้ในระบบลูกกลิ้งรองรับการป้อน ช่วยให้สามารถประมวลผลคานตามยาวที่มีโปรไฟล์หน้าตัดที่แตกต่างกันได้อย่างมีประสิทธิภาพ ระบบจะชดเชยการเปลี่ยนแปลงของความสูงตั้งแต่ 0–200 มม. โดยอัตโนมัติ เพื่อให้มั่นใจถึงการวางตำแหน่งวัสดุที่แม่นยำและประสิทธิภาพการป้อนที่มั่นคง
3. เครื่องสามารถรองรับแม่พิมพ์เจาะที่มีเส้นผ่านศูนย์กลางต่างกันได้ถึง 25 ตัว โครงสร้างเครื่องมือที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้เปลี่ยนแม่พิมพ์ได้อย่างรวดเร็วและสามารถติดตั้งได้อย่างตรงไปตรงมา ลดเวลาในการติดตั้งและปรับปรุงความยืดหยุ่นในการผลิตได้อย่างมาก
4. การขนถ่ายวัสดุ การเจาะ และการขนถ่ายชิ้นส่วนสำเร็จรูปจะดำเนินการโดยอัตโนมัติตลอดวงจรการผลิตทั้งหมด ขั้นตอนการทำงานอัตโนมัติเต็มรูปแบบนี้ช่วยลดการแทรกแซงด้วยตนเองได้อย่างมาก ลดต้นทุนแรงงาน และเพิ่มประสิทธิภาพการผลิตให้สูงสุด
5. เศษเหล็กที่เกิดขึ้นระหว่างกระบวนการเจาะจะถูกระบายออกและรวบรวมโดยอัตโนมัติผ่านระบบกำจัดของเสียแบบผสมผสาน ช่วยรักษาสภาพแวดล้อมการผลิตที่สะอาด และรับประกันการทำงานของเครื่องจักรอย่างต่อเนื่องและต่อเนื่อง
6. ซอฟต์แวร์การเขียนโปรแกรมอัจฉริยะรองรับการนำเข้าภาพวาด AutoCAD และไฟล์ DXF ที่สร้างโดยระบบ CAD กระแสหลักโดยตรง ซอฟต์แวร์นี้มีอินเทอร์เฟซระหว่างมนุษย์และเครื่องจักร (HMI) ที่ใช้งานง่าย โดยจะแปลงข้อมูลการออกแบบเป็นโปรแกรมการตัดเฉือนโดยอัตโนมัติ ลดความซับซ้อนของขั้นตอนการเขียนโปรแกรม ลดเวลาในการเตรียมการผลิต และลดโอกาสที่จะเกิดข้อผิดพลาดในการเขียนโปรแกรมให้เหลือน้อยที่สุด
การจัดแสดงผลิตภัณฑ์ประกอบด้วยกลุ่มตัวอย่างลำแสงตามยาวสำเร็จรูปที่คัดสรรมาอย่างดีซึ่งผลิตโดยสายการผลิตอัตโนมัตินี้ ครอบคลุมข้อกำหนดหลายประการที่ใช้กันทั่วไปในรถบรรทุกในเหมือง ยานพาหนะเพื่อการพาณิชย์ขนาดใหญ่ และอุปกรณ์ขนส่งเฉพาะทาง ชิ้นงานสาธิตเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความแม่นยำในการวางตำแหน่งรูที่โดดเด่นของเครื่องจักร คุณภาพการเจาะที่เหนือกว่า และความสม่ำเสมอของขนาดที่ยอดเยี่ยม ช่วยให้ลูกค้า วิศวกร และเจ้าหน้าที่ตรวจสอบได้รับการประเมินโดยตรงเกี่ยวกับความแม่นยำในการตัดเฉือนของอุปกรณ์และประสิทธิภาพการผลิต
ระบบเจาะ CNC ขั้นสูงนี้สร้างขึ้นโดยมีจุดประสงค์เพื่อการเจาะคานแนวยาวแบนที่ใช้ในอุตสาหกรรมการผลิตยานยนต์อย่างแม่นยำ ได้รับการพัฒนาโดยเฉพาะสำหรับการประมวลผลคานยาวของแชสซีสำหรับรถบรรทุก ยานพาหนะในเหมืองแร่ อุปกรณ์ก่อสร้าง และยานพาหนะเพื่อการพาณิชย์ที่ใช้งานหนักอื่นๆ ด้วยการผลิตรูปแบบรูที่มีความแม่นยำสูงซึ่งตอบสนองความต้องการด้านการประกอบและโครงสร้างที่มีความต้องการสูง เครื่องจักรจึงมอบโซลูชันการผลิตที่เชื่อถือได้สำหรับส่วนประกอบรับน้ำหนักที่สำคัญ ช่วยให้มั่นใจในคุณภาพของผลิตภัณฑ์ ความสมบูรณ์ของโครงสร้าง และประสิทธิภาพการผลิตที่เหนือกว่า
