การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดแผ่น: | 1500x800มม | ความหนาของแผ่น: | 5~25มม |
|---|---|---|---|
| กำลังต่อย: | 1,000/1200kN | กำลังทำเครื่องหมาย: | 800/1000kN |
| ซีเอ็นซี หรือไม่: | ซีเอ็นซี | สถานีตาย: | 4 |
| เน้น: | เครื่องเจาะหุ้มหุ้มหุ้มหุ้มหุ้มหุ้ม 1500*800mm เครื่องเจาะหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้ม,1500*800mm Punching Machine,Punching Machine For Steel Tower Manufacturing |
||

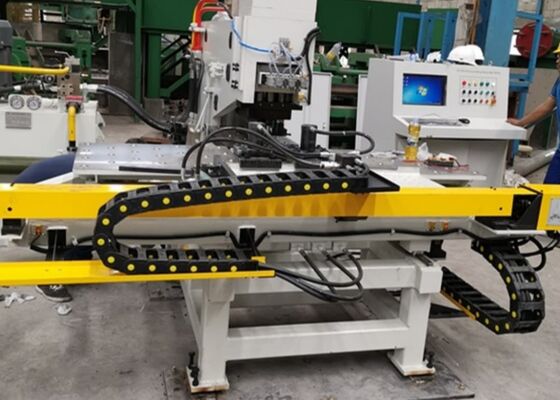

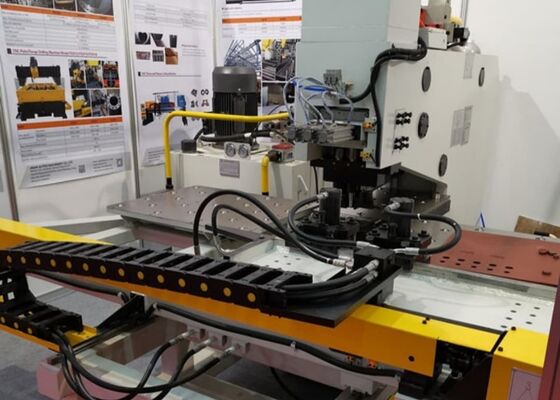

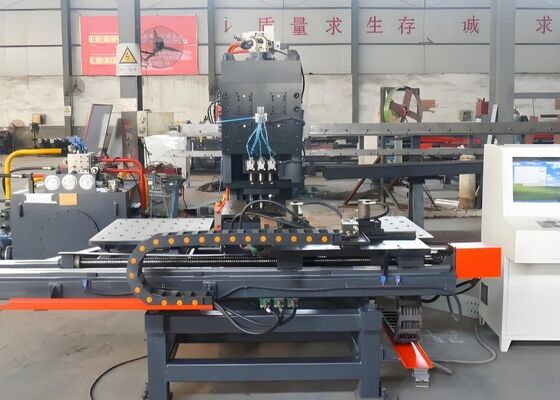

1500 * 800mm Max. ขนาดชิ้นงาน เครื่องเจาะแผ่น CNC สําหรับการผลิตหอคอยเหล็ก
สาขาอุตสาหกรรมที่ใช้:
เครื่อง CNC ที่มีความเชี่ยวชาญสูงที่ออกแบบมาเพื่อการเจาะและการตราป้ายของแผ่นเหล็กที่ใช้ในอุตสาหกรรมการผลิตหอคอยเหล็กมันยังเหมาะสมสําหรับการเจาะและการตราการใช้งานเกี่ยวกับแผ่นโลหะในหลายสาขาอุตสาหกรรม.
ส่วนประกอบหลัก:
เครื่องประกอบโดยหลักจากกรอบหลัก, โต๊ะทํางาน, ระบบ clamping ไฮดรอลิก, หน่วยเจาะ, หน่วยเจาะ, สถานที่พลังงานไฮดรอลิก, ตู้ควบคุมไฟฟ้า,และระบบหล่อลื่นอัตโนมัติกลาง.
รายละเอียด:
| รุ่น | BNCZ100 | |
| ขนาดสูงสุดของชิ้นงาน (mm) | 1500*800 | |
| กว้างขวางการเจาะสูงสุด (mm) | Φ26 | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ50 | |
| เครื่องบดกระบวนการเจาะ | / | |
| ความหนาของแผ่น (mm) | การตี | 5รางวัล25 (Q235) |
| การเจาะ | 40 | |
| พลังกระแทก (kN) | 1000/1200 | |
| พลังการตรา (kN) | 800/1200 | |
| ระยะทาง ระหว่างรูและขอบแผ่น (มม.) | การตี | 25 |
| การเจาะ | ขึ้นอยู่กับเส้นผ่าตัดรู | |
| ขนาดตัวอักษร ((mm) | 14*10*19 | |
| Qty. ของลักษณะ | 12 | |
| สถานที่ตัด | 4 | |
| ความเร็วในการให้อาหารในการเจาะ (mm/min) | 25 ~ 280 | |
| ความยาวของสปินด์เจาะ ((มม) | 180 | |
| ความเร็วหมุนของสปินด์เจาะ ((r/นาที) | 120 ~ 560 | |
| โปรแกรมโหมด | โปรแกรมคําสั่ง โปรแกรมการวาดภาพหรือการวางแผน Auto CAD | |
| ขนาดรวม L*W*H (m) | 3.2*3*26 | |
ลักษณะสินค้า:
1. เครื่องจักรมีโครงสร้างเหล็กผสมผสานกรอบ C ที่แข็งแกร่ง ให้ความแข็งแรงอย่างพิเศษและพื้นที่ทํางานกว้างขวางรวมถึง 2 สถานีเจาะและ 1 สถานีเครื่องหมาย, พร้อมกับการระบุสถานีอัตโนมัติเพื่อการแปรรูปที่มีประสิทธิภาพขณะที่บล็อกมาตรฐานความแม่นยํารับประกันตําแหน่งที่แม่นยํา. ชิ้นงานถูกสนับสนุนบนโต๊ะทํางานโอนลูกบอลเพื่ออํานวยความสะดวกในการเคลื่อนไหวเรียบร้อย ทั้งแกน X และ Y ถูกขับเคลื่อนโดยมอเตอร์ servo ที่มีประสิทธิภาพสูงและสกรูลูกบอลความแม่นยํามี PLC ปฏิกิริยาตําแหน่งที่ควบคุมสามารถดําเนินการ Punching อัตโนมัติเต็มโปรแกรมการแปรรูปสามารถสร้าง, เก็บ, และเรียกคืนสําหรับการทํางานการผลิตซ้ํา ๆ.
2โดยการบูรณาการเทคโนโลยีการควบคุม CNC ที่ทันสมัย กับการให้อาหารวัสดุที่ขับเคลื่อนด้วยเซอร์โวเครื่องจักรบรรลุประสิทธิภาพการผลิตสูงในขณะที่ยังคงความสม่ําเสมอในการแปรรูปที่ดีและความแม่นยําของมิติ.
3องค์ประกอบการทํางานหลักมีการออกแบบแบบโมดูล ทําให้การบํารุงรักษาที่สะดวกสบาย การบํารุงรักษาที่เรียบง่าย และการลดเวลาหยุดทํางานของอุปกรณ์
4อุปกรณ์สามารถทําการเจาะและการตราบนแผ่นเหล็กเดียวภายในวงจรการแปรรูปหนึ่ง, ปรับปรุงผลผลิตและประสิทธิภาพการแปรรูป.
5ระบบการเขียนโปรแกรมเป็นธรรมชาติและเป็นมิตรกับผู้ใช้งาน รองรับการนําเข้าโดยตรงของภาพวาด CAD และการประมวลผลข้อมูลที่ผลิตโดยโปรแกรม nesting หรือ loftingมันเข้ากับไฟล์ NC1 ที่ TEKLA สร้าง, ทําให้การถ่ายทอดข้อมูลได้เรียบร้อยและการวางโปรแกรมการผลิตที่มีประสิทธิภาพ
6ระบบติดตามการตรวจสอบตัวเองที่บูรณาการ ตรวจสอบและรายงานความผิดพลาดของเครื่องยนต์อย่างต่อเนื่อง ทําให้การแก้ไขปัญหาง่ายขึ้นและเพิ่มความน่าเชื่อถือของเครื่อง
7ระบบการเคลื่อนไหวแกน X และ Y ใช้เครื่องยนต์ servo ที่มีความแม่นยํา, เครื่องขับขี่ลูกกลิ้ง, และเส้นทางนําทางแม่นยําสูงเพื่อรับรองความแม่นยําและการซ้ําตําแหน่งที่โดดเด่น
8โครงสร้างเครื่องจักรหลักมีกรอบเหล็กสับแบบ C ที่ใช้งานหนัก ที่ให้ความแข็งแรงทางโครงสร้างเหนือกว่า พร้อมกับพื้นที่ทํางานที่ใหญ่และไร้อุปสรรค
9สถานีแปรรูปแบบอัตโนมัติทั้งหมด 3 สถานี รวมถึงสถานีเครื่องหมายพิเศษ สามารถเปลี่ยนเครื่องมืออัตโนมัติเพื่อให้มีประสิทธิภาพในการแปรรูปสูงสุดและลดการลงมือให้น้อยที่สุด
10. ระบบ clamping ไฮดรอลิกถูกออกแบบเพื่อถืออย่างมั่นคงแผ่นเหล็กของความหนาที่แตกต่างกันมันรับประกันตําแหน่งของชิ้นงานที่มั่นคงและการจัดการที่เรียบร้อยตลอดกระบวนการแปรรูป.
11ระบบควบคุม CNC สองแกนประสานงาน servo มอเตอร์, สกรูลูกบอลความแม่นยํา, และเส้นทางนําทางเพื่อให้มีความแม่นยําสูง X- และ Y-แกนตําแหน่งการให้ความมั่นใจในตําแหน่งการเจาะและการตรา.
12. วงจรการแปรรูปที่ครบถ้วนเป็นอัตโนมัติอย่างสมบูรณ์แบบ ผู้ประกอบการเพียงแค่นําเสนอการออกแบบชิ้นงานในระบบ CNC หลังจากที่เครื่องจักรจะดําเนินการโดยอัตโนมัติและการขุด.
รายละเอียดเครื่อง:
ระบบแปรรูปโลหะ CNC นี้ถูกพัฒนาโดยเฉพาะสําหรับการเจาะ ตราและเจาะแผ่นเหล็กที่ใช้ในการผลิตหอคอยเหล็กตอบสนองอย่างต่อเนื่องกับความอนุญาตขนาดและคุณภาพผิวที่เข้มงวดนอกจากการผลิตหอคอยเหล็ก อุปกรณ์ที่เหมาะสมสําหรับการแปรรูปความละเอียดของแผ่นโลหะในหลายภาคอุตสาหกรรมและความแม่นยําในการแปรรูปที่โดดเด่น, มันให้บริการทางออกที่ประสิทธิภาพในการผลิตส่วนประกอบโลหะหลากหลายในขณะที่ปรับปรุงประสิทธิภาพการผลิต, ความสม่ําเสมอการแปรรูป, และคุณภาพสินค้าโดยรวม.
