การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดแผ่น: | 1500x800มม | ความหนาของแผ่น: | 5~25 (Q235) |
|---|---|---|---|
| กำลังต่อย: | 1,000/1200kN | กำลังทำเครื่องหมาย: | 800/1000kN |
| ซีเอ็นซี หรือไม่: | ซีเอ็นซี | สถานีตาย: | 3 |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | Φ26 | ขนาดโดยรวม L*W*H (ม.): | 3.2*3*1.9 |
| เน้น: | BNC100 เครื่องเจาะแผ่นเชื่อมต่อ Cnc,เครื่องเจาะแผ่นเชื่อมต่อ Cnc,เครื่องเจาะอุตสาหกรรมโครงสร้างเหล็กสะพาน |
||

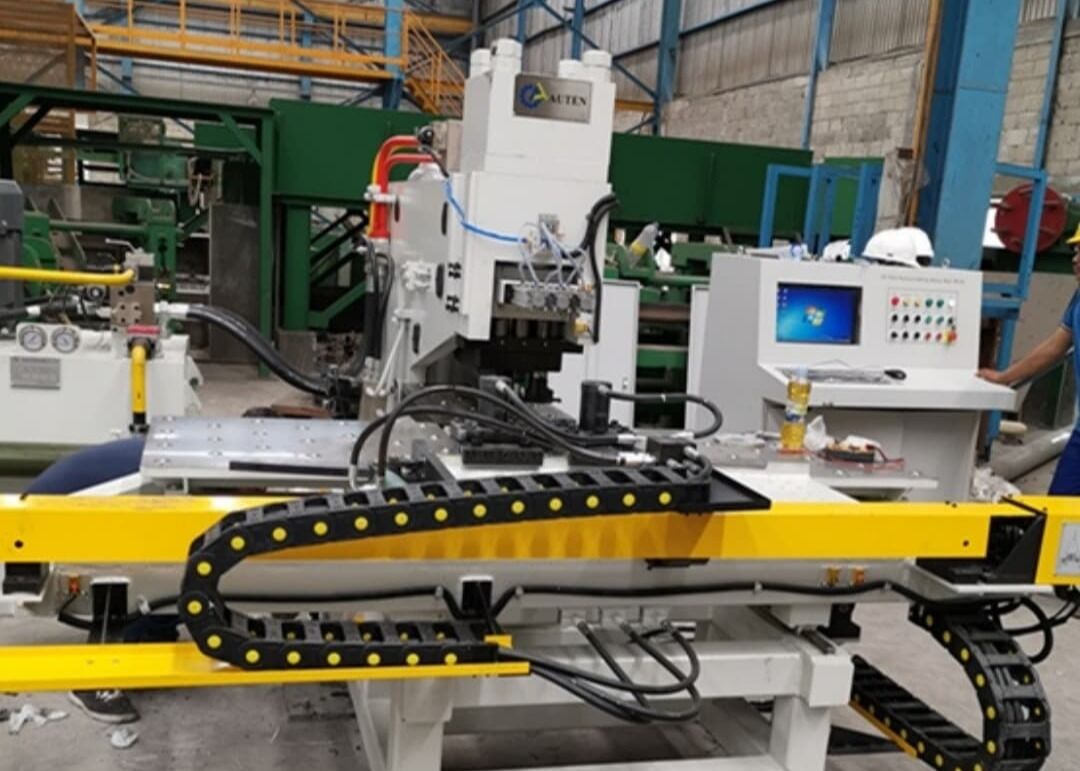

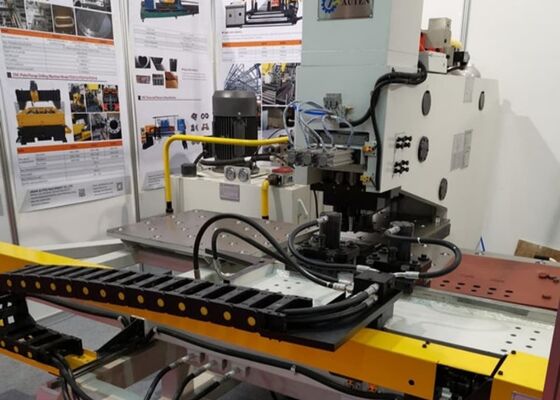

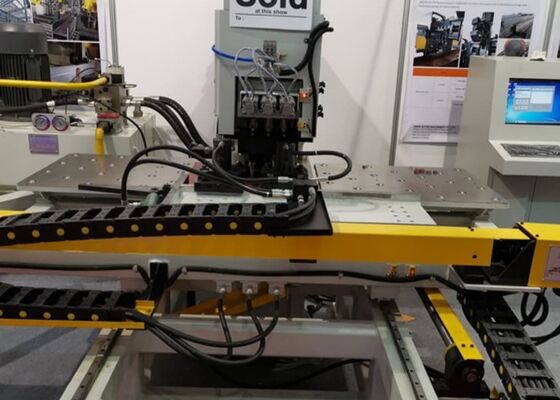

รุ่น BNC100 เครื่องเจาะแผ่นเชื่อม Cnc สําหรับอุตสาหกรรมโครงสร้างเหล็กสะพาน
สาขาอุตสาหกรรมที่ใช้:
เครื่องที่ใช้สําหรับการเจาะประสิทธิภาพสูงบนแผ่นเชื่อมที่ใช้อย่างแพร่หลายในสะพาน, โลหะมุมและอุตสาหกรรมโครงสร้างเหล็ก เป็นต้น
รายละเอียด:
| รุ่น | BNC100 | |
| ขนาดสูงสุดของชิ้นงาน (mm) | 1500*800 | |
| กว้างขวางการเจาะสูงสุด (mm) | Φ26 | |
| กว้างขวางการเจาะสูงสุด (มม) | / | |
| เครื่องบดกระบวนการเจาะ | / | |
| ความหนาของแผ่น (mm) | การตี | 5รางวัล25 (Q235) |
| การเจาะ | / | |
| พลังกระแทก (kN) | 1000/1200 | |
| พลังการตรา (kN) | 800/1200 | |
| ระยะทาง ระหว่างรูและขอบแผ่น (มม.) | การตี | 25 |
| การเจาะ | / | |
| ขนาดตัวอักษร ((mm) | 14*10*19 | |
| Qty. ของลักษณะ | 12 | |
| สถานที่ตัด | 3 | |
| ความเร็วในการให้อาหารในการเจาะ (mm/min) | / | |
| ความยาวของสปินด์เจาะ ((มม) | / | |
| ความเร็วหมุนของสปินด์เจาะ ((r/นาที) | / | |
| โปรแกรมโหมด | โปรแกรมคําสั่ง โปรแกรมการวาดภาพหรือการวางแผน Auto CAD | |
| ขนาดรวม L*W*H (m) | 3.2*3*19 | |
ลักษณะโครงสร้าง:
1.กรอบเครื่องยึดโครงสร้างแผ่นเหล็กผสม C-frame ที่ให้ความแข็งแรงทางโครงสร้างที่โดดเด่นและให้บริการกับพื้นที่ทํางานที่กว้างขวางสําหรับการจัดการและการแปรรูปวัสดุอย่างมีประสิทธิภาพ
2อุปกรณ์นี้มี 3 สถานที่แปรรูป รวมถึง 1 สถานที่เครื่องหมายการอัตโนมัติการระดมและการสลับสถานีถูกนําไปใช้เพื่อเพิ่มผลผลิตและทําให้การประมวลผลเรียบง่าย.
3ระบบ clamping ไฮดรอลิกถูกออกแบบเพื่อรองรับชิ้นงานของความหนาที่แตกต่างกันมันทําให้การตั้งตําแหน่งถูกต้อง, การสนับสนุนที่มั่นคง และการเคลื่อนไหวของวัสดุที่เรียบร้อยระหว่างการแปรรูป
4ทั้งแกน X และแกน Y ถูกขับเคลื่อนโดยเครื่องยนต์ servo ที่มีประสิทธิภาพสูง, สกรูลูกกลมความแม่นยํา, และระบบนําเส้น.แพลตฟอร์มควบคุม CNC แบบสองแกน รับประกันการตั้งตําแหน่งที่แม่นยําและความแม่นยําในการเจาะสูงสุดตลอดวงจรการแปรรูป.
5.กระบวนการผลิตทั้งหมดเป็นอัตโนมัติอย่างเต็มที่ ผู้ใช้งานเพียงแค่ต้องนําเสนอการวาดชิ้นงานในระบบควบคุมปรับปรุงการใช้งานให้ง่ายขึ้นอย่างมาก และเพิ่มประสิทธิภาพการผลิต.
รายละเอียด
1. เครื่องมีโครงสร้างเปิดกรอบ C ให้ความสะดวกสบายและพื้นที่ในการทํางานที่กว้างขวางสําหรับการบรรจุ, ถอนและบํารุงรักษาชิ้นงานที่สะดวก
2.กรอบเครื่อง, ฐาน, และโต๊ะทํางานถูกผลิตทั้งหมดจากแผ่นเหล็ก welded คุณภาพสูงและได้รับการรักษาความเหนื่อยล้า-ลดการเก่ากระบวนการผลิตนี้รับประกันความแข็งแรงโครงสร้างที่ดี, ความแข็งแรงและความทนทานในการใช้งานระยะยาว
3อุปกรณ์มีสี่สถานีเครื่องมือมาตรฐาน รวมถึงสถานีเจาะสองสถานี, สถานีเจาะหนึ่งสถานี, และสถานีการตราหนึ่งสถานี.การเลือกสถานีเครื่องมืออัตโนมัติและการสลับเพิ่มประสิทธิภาพการดําเนินงานและลดเวลาการตั้งค่า.
4. 2 เครื่องกั้นไฮดรอลิก จัดแผ่นเหล็กไว้บนโต๊ะทํางานได้อย่างมั่นคง ระบบสามารถรับมือชิ้นงานขนาดและความหนาที่แตกต่างกันรวมกับบล็อกการตั้งตําแหน่งแม่นยําและโต๊ะรองรับการโอนลูกบอล, มันรับประกันความแม่นยําในการตั้งตําแหน่งที่น่าเชื่อถือและการจัดการวัสดุเรียบร้อย
5. การเคลื่อนไหวของโต๊ะทํางานถูกควบคุมโดย servo มอเตอร์และการขับเคลื่อนลูกกลมสกรูความแม่นยํา, ให้การตั้งตําแหน่งคงและแม่นยําของแผ่นเหล็ก.เครื่องปักไฮดรอลิกคู่ ปิดงานอย่างมั่นคงเพื่อรักษาความแม่นยําของการแปรรูปและความมั่นคงในการทํางาน.
6.แกน X และแกน Y ใช้ทางนําการม้วนเชิงเส้นแบบหนักแบบสองแบบ, สกรูลูกบอลความแม่นยํา, และเครื่องยนต์ AC servo อินเนอร์เซียสูงความมั่นคงในการเคลื่อนไหว, และผลงานการแปรรูปที่ซ้ํา
7ระบบการปะทะด้วยมือสําหรับเส้นทางนําทางและสกรูลูกบอล, รับประกันการปะทะที่เหมาะสม, การใช้งานที่ลดลง, และความน่าเชื่อถือของอุปกรณ์ในระยะยาว
8ส่วนประกอบไฟฟ้าและไฮดรอลิกที่สําคัญมาจากผู้ผลิตที่ได้รับการยอมรับระดับนานาชาติและอายุการใช้งานยาวนาน.
รายละเอียดเครื่อง:
ระบบเจาะแผ่น CNC ที่มีความก้าวหน้านี้, การเจาะและการตราสัญลักษณ์ถูกพัฒนาโดยเฉพาะสําหรับการใช้งานในการแปรรูปแผ่นเหล็กภายในอุตสาหกรรมการผลิตหอไฟฟ้าเครื่องนี้ให้ความแม่นยําในการแปรรูปที่โดดเด่น, ตอบโจทย์อย่างต่อเนื่องความอดทนขนาดที่ต้องการและความต้องการคุณภาพพื้นผิวอุปกรณ์ที่เหมาะสําหรับการใช้งานด้านการแปรรูปแผ่นอุตสาหกรรมที่หลากหลาย, ให้ความสามารถที่น่าเชื่อถือในการเจาะ, การเจาะ, และการตราสําหรับองค์ประกอบโลหะต่าง ๆและความยืดหยุ่นในการปฏิบัติงาน ช่วยให้ผู้ผลิตปรับปรุงการทํางานการผลิต, ปรับปรุงคุณภาพสินค้า และเพิ่มผลิตภาพการผลิตทั่วไปในหลายสาขาอุตสาหกรรม
