รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดแผ่น: | 1500x800มม | ความหนาของแผ่น: | 5~25 (Q235) |
|---|---|---|---|
| กำลังต่อย: | 1,000/1200kN | กำลังทำเครื่องหมาย: | 800/1000kN |
| ซีเอ็นซี หรือไม่: | ซีเอ็นซี | สถานีตาย: | 3 |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | Φ26 | ขนาดโดยรวม L*W*H (ม.): | 3.2*3*1.9 |
| เน้น: | เครื่องเจาะแผ่น CNC อัตโนมัติ,เครื่องเจาะแผ่น CNC อัตโนมัติ,เครื่องเจาะ CNC ทาวเวอร์เหล็ก |
||

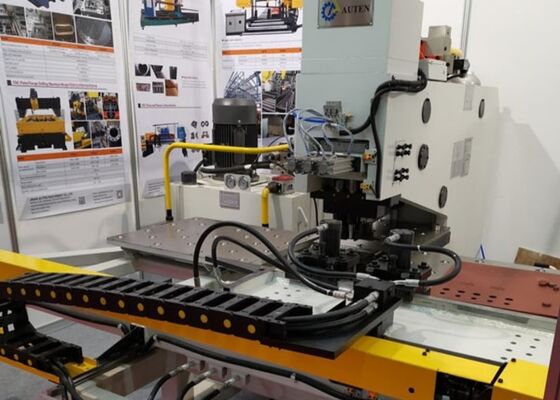

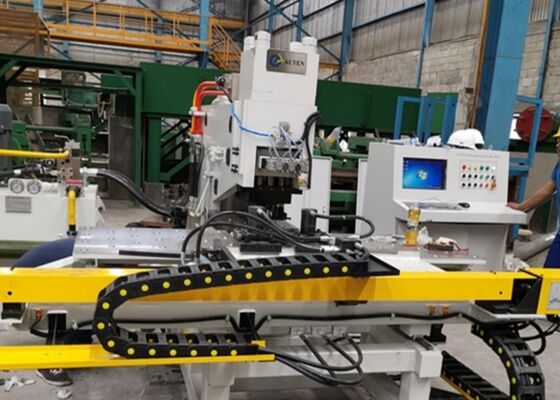

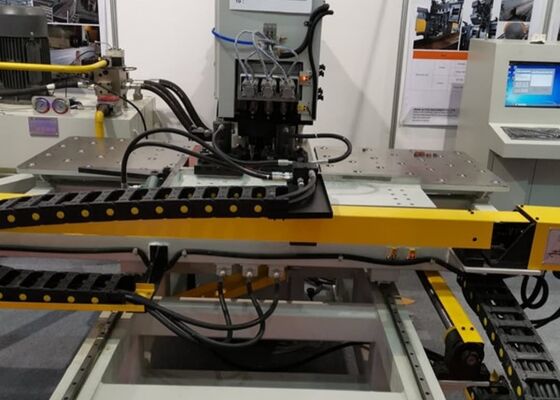

เครื่องมาร์คและเจาะแผ่น CNC อัตโนมัติรุ่น BNC100 สำหรับหอคอยเหล็ก
อุตสาหกรรมที่เกี่ยวข้อง:
เครื่องจักรที่ใช้ในการเจาะแผ่นเชื่อมต่อที่มีประสิทธิภาพสูง ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมสะพาน เหล็กฉาก และอุตสาหกรรมโครงสร้างเหล็ก เป็นต้น
ข้อมูลจำเพาะ:
| แบบอย่าง | BNC100 | |
| ขนาดชิ้นงานสูงสุด (มม.) | 1500*800 | |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.) | Φ26 | |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.) | / | |
| เรียวของแกนเจาะ | / | |
| ความหนาของแผ่น (มม.) | การต่อย | 5~25 (Q235) |
| การเจาะ | / | |
| แรงเจาะ (kN) | 1,000/1200 | |
| แรงทำเครื่องหมาย (kN) | 800/1200 | |
| นาที. ระยะห่างระหว่างรูและขอบแผ่น (มม.) | การต่อย | 25 |
| การเจาะ | / | |
| ขนาดตัวอักษร (มม.) | 14*10*19 | |
| จำนวน ของตัวละคร | 12 | |
| สถานีตาย | 3 | |
| ความเร็วในการป้อนของการเจาะ (มม./นาที) | / | |
| จังหวะของแกนเจาะ (มม.) | / | |
| ความเร็วในการหมุนของแกนหมุนเจาะ (รอบ / นาที) | / | |
| โหมดการเขียนโปรแกรม | การเขียนโปรแกรมคำสั่ง, ซอฟต์แวร์เขียนแบบ Auto CAD หรือเค้าโครง | |
| ขนาดโดยรวม L*W*H (ม.) | 3.2*3*1.9 | |
คุณสมบัติโครงสร้าง:
1. โครงเครื่องจักรใช้โครงสร้างเหล็กเชื่อมรูปตัว C ให้ความแข็งแกร่งที่โดดเด่นและพื้นที่การทำงานที่กว้างขวาง
2. เครื่องจักรมีสถานีประมวลผล 3 สถานี รวมถึงสถานีทำเครื่องหมายเฉพาะ 1 สถานี พร้อมการสลับสถานีอัตโนมัติเพื่อเพิ่มประสิทธิภาพการดำเนินงานสูงสุด
3. ระบบจับยึดได้รับการออกแบบทางวิศวกรรมเพื่อรองรับชิ้นงานที่มีความหนาต่างกัน เมื่อใช้ร่วมกับบล็อกการวางตำแหน่งแบบอ้างอิงเป็นศูนย์ ชิ้นงานจะได้รับการรองรับบนโต๊ะขนย้ายลูกบอลเพื่อการจัดการที่ราบรื่นและการจัดตำแหน่งที่แม่นยำ
4. แกน X และแกน Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์ บอลสกรูที่มีความแม่นยำ และรางนำทางเชิงเส้น ระบบควบคุม CNC แบบสองแกนช่วยให้มั่นใจได้ถึงตำแหน่งที่แม่นยำและการเจาะที่แม่นยำสูง
5. กระบวนการตัดเฉือนทั้งหมดเป็นแบบอัตโนมัติเต็มรูปแบบ ผู้ปฏิบัติงานเพียงนำเข้าแบบร่างชิ้นงานเข้าสู่ระบบควบคุม ซึ่งช่วยให้การทำงานง่ายขึ้นอย่างมากและเพิ่มผลผลิต
รายละเอียด:
1. เครื่องจักรมีการออกแบบเฟรมเปิดแบบ C-type ซึ่งให้พื้นที่กว้างขวางสำหรับการใช้งานที่สะดวกและเพิ่มการเข้าถึง
2. โครง ฐาน และโต๊ะทำงานผลิตจากแผ่นเหล็กเชื่อมทั้งหมด ซึ่งผ่านการบำบัดริ้วรอยเพื่อบรรเทาความเครียด เพื่อให้มีความแข็งแรงสูง ความแข็งแกร่งเป็นเลิศ และความทนทานในระยะยาว
3. เครื่องจักรมีสถานีเครื่องมือมาตรฐานสี่สถานี—สองสถานีสำหรับเจาะ หนึ่งสถานีสำหรับเจาะ และอีกสถานีหนึ่งสำหรับทำเครื่องหมาย การเปลี่ยนแปลงเครื่องมือจะดำเนินการโดยอัตโนมัติเพื่อให้มั่นใจว่าการทำงานมีประสิทธิภาพ
4. ชุดหนีบไฮดรอลิกสองตัวยึดแผ่นเหล็กไว้บนโต๊ะทำงานอย่างแน่นหนา ระบบได้รับการออกแบบเพื่อรองรับชิ้นงานที่มีขนาดและความหนาต่างกัน เมื่อใช้ร่วมกับบล็อกกำหนดตำแหน่งอ้างอิงและโต๊ะส่งบอล รับประกันการวางตำแหน่งที่แม่นยำและการจัดการวัสดุที่ราบรื่น
5. การเคลื่อนที่ของโต๊ะทำงานขับเคลื่อนด้วยเซอร์โวมอเตอร์และบอลสกรูที่แม่นยำ ช่วยให้วางตำแหน่งแผ่นได้อย่างมั่นคงและแม่นยำ ในระหว่างการตัดเฉือน แคลมป์ไฮดรอลิกสองตัวจะยึดชิ้นงานไว้อย่างแน่นหนา เพื่อรักษาความแม่นยำในการประมวลผลและความเสถียรในการปฏิบัติงาน
6. แกน X และ Y ได้รับการนำทางโดยคู่นำการกลิ้งเชิงเส้นความจุสูงคู่ บอลสกรูที่มีความแม่นยำ และเซอร์โวมอเตอร์ AC ความเฉื่อยสูง ให้ความแม่นยำในการวางตำแหน่งที่ยอดเยี่ยมและการควบคุมการเคลื่อนไหวที่ราบรื่น
7. ระบบหล่อลื่นแบบแมนนวลให้บริการทั้งลิเนียร์ไกด์และบอลสกรู เพื่อให้มั่นใจในการบำรุงรักษาที่สม่ำเสมอและความน่าเชื่อถือในการปฏิบัติงานในระยะยาว
8. ส่วนประกอบไฮดรอลิกและไฟฟ้าที่จำเป็นทั้งหมดมาจากผู้ผลิตที่มีชื่อเสียงระดับสากล ซึ่งให้คุณภาพที่เหนือกว่า ความน่าเชื่อถือสูง อัตราความล้มเหลวน้อยที่สุด และอายุการใช้งานที่ยาวนานขึ้น
รายละเอียดเครื่อง:
ระบบการผลิตโลหะขั้นสูงนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อดำเนินการเจาะ ทำเครื่องหมาย และเจาะบนแผ่นเหล็กสำหรับอุตสาหกรรมการผลิตหอเหล็ก ให้ความแม่นยำในการตัดเฉือนที่ยอดเยี่ยม ตรงตามข้อกำหนดความคลาดเคลื่อนที่เข้มงวดอย่างสม่ำเสมอ และได้ผิวสำเร็จคุณภาพสูง นอกเหนือจากภาคหอคอยเหล็กแล้ว อุปกรณ์อเนกประสงค์นี้ยังให้ความสามารถในการเจาะ การเจาะ และการทำเครื่องหมายสำหรับแผ่นโลหะในการใช้งานทางอุตสาหกรรมที่หลากหลายอีกด้วย ช่วยให้มั่นใจได้ถึงประสิทธิภาพการดำเนินงานที่สูงอย่างต่อเนื่องและการประมวลผลที่แม่นยำสำหรับส่วนประกอบโลหะหลายประเภท จึงช่วยเพิ่มประสิทธิภาพขั้นตอนการทำงานและปรับปรุงคุณภาพผลิตภัณฑ์ในสภาพแวดล้อมการผลิตต่างๆ
