การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดแผ่น: | 1500x800มม | ความหนาของแผ่น: | 5~25 (Q235) |
|---|---|---|---|
| กำลังต่อย: | 1,000/1200kN | กำลังทำเครื่องหมาย: | 800/1000kN |
| ซีเอ็นซี หรือไม่: | ซีเอ็นซี | สถานีตาย: | 3 |
| สูงสุด เส้นผ่านศูนย์กลางการเจาะ (มม.): | Φ26 | ขนาดโดยรวม L*W*H (ม.): | 3.2*3*1.9 |

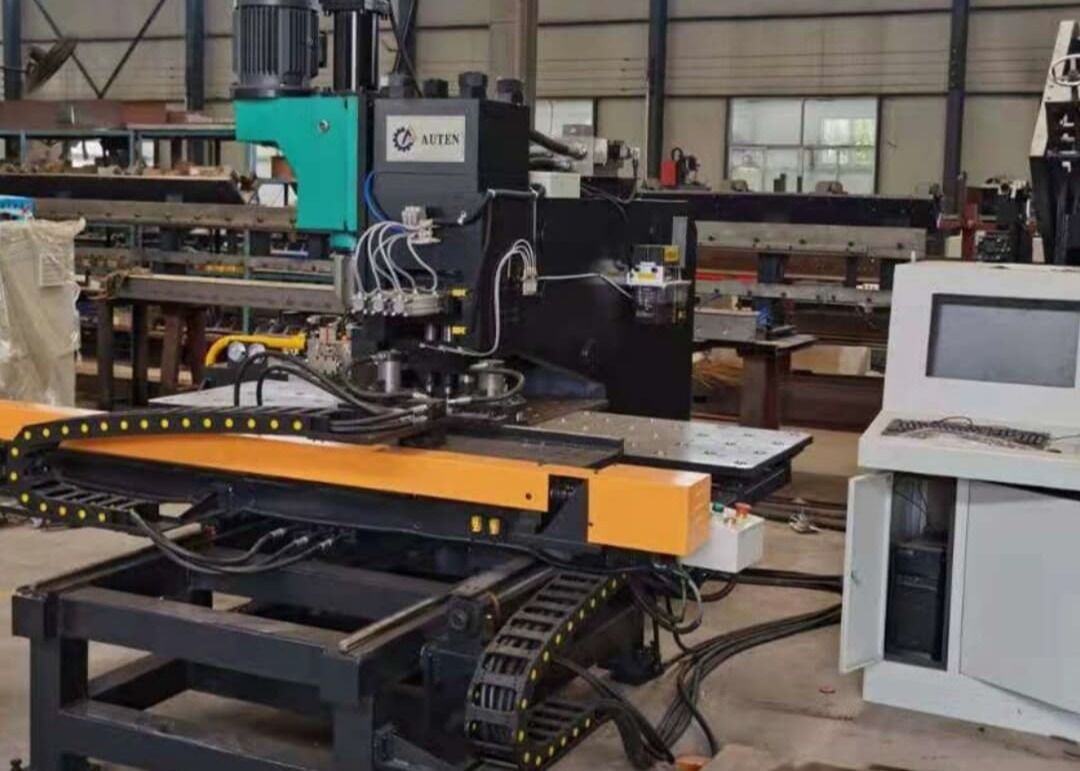

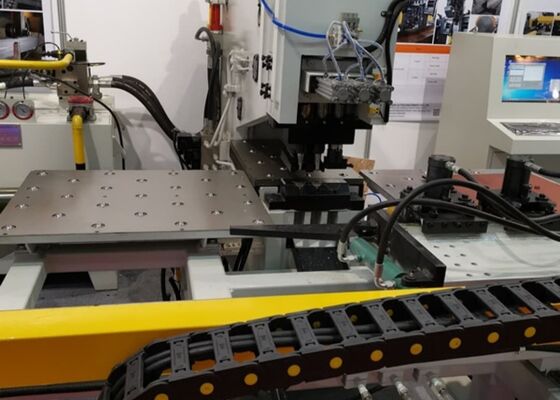

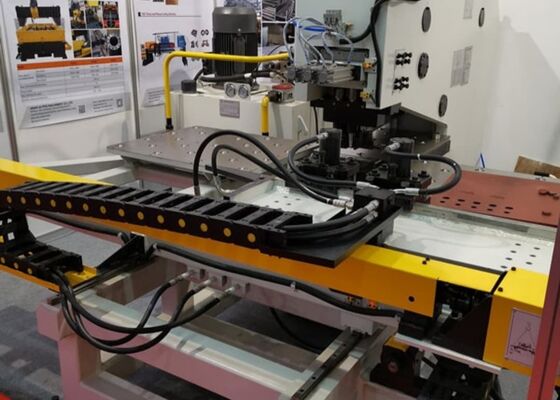

เครื่องเจาะแผ่นเชื่อม CNC สะพานมุม อุตสาหกรรมเหล็ก
สาขาอุตสาหกรรมที่ใช้:
เครื่องที่ใช้สําหรับการเจาะประสิทธิภาพสูงบนแผ่นเชื่อมที่ใช้อย่างแพร่หลายในสะพาน, โลหะมุมและอุตสาหกรรมโครงสร้างเหล็ก เป็นต้น
รายละเอียด:
| รุ่น | BNC100 | |
| ขนาดสูงสุดของชิ้นงาน (mm) | 1500*800 | |
| กว้างขวางการเจาะสูงสุด (mm) | Φ26 | |
| กว้างขวางการเจาะสูงสุด (มม) | / | |
| เครื่องบดกระบวนการเจาะ | / | |
| ความหนาของแผ่น (mm) | การตี | 5รางวัล25 (Q235) |
| การเจาะ | / | |
| พลังกระแทก (kN) | 1000/1200 | |
| พลังการตรา (kN) | 800/1200 | |
| ระยะทาง ระหว่างรูและขอบแผ่น (มม.) | การตี | 25 |
| การเจาะ | / | |
| ขนาดตัวอักษร ((mm) | 14*10*19 | |
| Qty. ของลักษณะ | 12 | |
| สถานที่ตัด | 3 | |
| ความเร็วในการให้อาหารในการเจาะ (mm/min) | / | |
| ความยาวของสปินด์เจาะ ((มม) | / | |
| ความเร็วหมุนของสปินด์เจาะ ((r/นาที) | / | |
| โปรแกรมโหมด | โปรแกรมคําสั่ง โปรแกรมการวาดภาพหรือการวางแผน Auto CAD | |
| ขนาดรวม L*W*H (m) | 3.2*3*19 | |
ลักษณะโครงสร้าง:
1กรอบเครื่องยนต์ใช้โครงสร้างแผ่นเหล็กแบบ C ที่เชื่อมกัน ให้ความแข็งแรงที่ดีและพื้นที่ทํางานกว้างขวาง
2อุปกรณ์มีสถานีการประมวลผล 3 แห่ง (รวมถึงสถานีการตราเครื่องหมาย 1 แห่ง) โดยมีการเปลี่ยนสถานีอัตโนมัติเพื่อเพิ่มประสิทธิภาพการทํางาน
3ระบบ clamping ได้ถูกออกแบบเพื่อรองรับชิ้นงานของความหนาที่แตกต่างกันชิ้นส่วนการทํางานถูกสนับสนุนบนโต๊ะทํางานโอนลูกบอลเพื่อการจัดการที่เรียบร้อยและการตั้งตําแหน่งที่แม่นยํา.
4.แกน X และแกน Y ถูกขับเคลื่อนโดยเครื่องยนต์เซอร์โว, สกรูลูกกลม, และการนําทางเส้นตรงความแม่นยํา. ระบบควบคุม CNC สองแกนรับประกันการตั้งตําแหน่งที่แม่นยําและการดําเนินงานเจาะแม่นยํา
5. กระบวนการแปรรูปทั้งหมดเป็นอัตโนมัติอย่างเต็มที่ ผู้ใช้งานเพียงแค่ต้องนําเข้าการวาดชิ้นงานในระบบควบคุม การปรับปรุงการทํางานและการปรับปรุงผลผลิต
รายละเอียด
1โครงสร้างเปิดทรง C: เครื่องมีการออกแบบเปิดแบบ C, ให้พื้นที่ที่กว้างขวางสําหรับการทํางานที่สะดวกและการเข้าถึงที่ดีขึ้น
2. การสร้างที่เชื่อมทั้งหมดจากเหล็ก: เฟรม, ฐาน, และโต๊ะทํางานถูกสร้างขึ้นทั้งหมดจากแผ่นเหล็กเชื่อม, ซึ่งได้รับการรักษาความเหนื่อยล้าในการชราเพื่อให้มั่นคงสูง,ความแข็งแรงที่ดีและความทนทานระยะยาว
3สี่ตําแหน่งเครื่องมือ: เครื่องมีสี่สถานีเครื่องมือมาตรฐาน 2 แห่งสําหรับเจาะ 1 แห่งสําหรับเจาะ 1 แห่งสําหรับตราการเปลี่ยนแปลงตําแหน่งเครื่องมือถูกทําโดยอัตโนมัติสําหรับการทํางานที่ประสิทธิภาพ.
4ระบบจับ: เครื่องมีหน่วยจับไฮดรอลิกสองหน่วยสําหรับการถือแผ่นเหล็กอย่างมั่นคงบนโต๊ะทํางานระบบได้รับการออกแบบเพื่อรองรับชิ้นงานของขนาดและความหนาที่แตกต่างกัน. รวมไปถึงบล็อกการตั้งตําแหน่งอ้างอิงและโต๊ะทํางานโอนลูกบอล, มัน đảm bảoการตั้งตําแหน่งที่แม่นยําและการจัดการวัสดุเรียบ
5. โต๊ะทํางานเคลื่อนไหว: การเคลื่อนไหวของโต๊ะทํางานถูกขับเคลื่อนโดยมอเตอร์ servo และสกรูลูกกลมความแม่นยํา, ทําให้การตั้งตําแหน่งของแผ่นแม่นยําและมั่นคงสองแคลมไฮดรอลิกถือชิ้นงานไว้อย่างมั่นคงเพื่อรักษาความแม่นยําของการประมวลผลและความมั่นคงในการทํางาน.
6การเคลื่อนไหวแกน X และแกน Y: แกน X และแกน Y ถูกขับเคลื่อนโดยคู่คู่นําการม้วนเส้นตรงขนาดสูงในทั้งสองข้าง พร้อมกับสกรูลูกกลมความแม่นยําและเครื่องยนต์ servo AC อินเนอร์เซียสูงรับประกันความแม่นยําในการตั้งตําแหน่งที่พิเศษและการควบคุมการเคลื่อนไหวที่เรียบร้อย.
7. ระบบปรับน้ํามันแบบดัน: เครื่องมีระบบปรับน้ํามันด้วยมือสําหรับทั้งแนวทางนําและสกรูลูกกลมการประกันการบํารุงรักษาอย่างต่อเนื่องและความน่าเชื่อถือในการดําเนินงานในระยะยาว.
8การปรับแต่ง: องค์ประกอบไฮดรอลิกและไฟฟ้าสําคัญทั้งหมดของเครื่องจักรนี้ นําเข้าจากผู้ผลิตที่ได้รับการยอมรับระดับสากลอัตราการล้มเหลวต่ําและอายุการใช้งานที่ยาวนาน
รายละเอียดเครื่อง:
ระบบการแปรรูปโลหะที่ทันสมัยนี้ถูกออกแบบโดยเฉพาะเพื่อดําเนินการเจาะ, การตรา, และการเจาะบนแผ่นเหล็กสําหรับอุตสาหกรรมการผลิตหอเหล็กมันรับประกันความแม่นยําการแปรรูปสูงสุด, ตอบโจทย์ความอดทนที่เข้มงวดและมาตรฐานการเสร็จผิวที่สูง นอกเหนือจากภาคหอคอยเหล็ก อุปกรณ์ที่หลากหลายนี้สามารถให้ความน่าเชื่อถือและความสามารถในการทําเครื่องหมายสําหรับแผ่นโลหะในช่วงการใช้งานอุตสาหกรรมที่หลากหลาย. มันคงให้ประสิทธิภาพการทํางานสูงและการแปรรูปแม่นยําสําหรับทุกชนิดของชิ้นงานโลหะส่งผลให้กระแสการทํางานดีที่สุด และเพิ่มคุณภาพสินค้าในสภาพแวดล้อมการผลิตที่หลากหลาย.
