การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| กำหนดการเดินทางแกน X: | 300มม | แผนการเดินทางแกน Y: | 12000มม |
|---|---|---|---|
| แผนการเดินทางแกน Z: | 120มม | ความแม่นยำของตำแหน่งแกน X, Y: | ±0.05/1000มม |
| แกน X และ Y: | ±0.03/1000มม | พลังเลเซอร์: | MAX6000 |
| ข้อกำหนดของแหล่งจ่ายไฟ: | 380V/50Hz | ความยาวช่างตัดเสื้อ: | ≤30มม. พร้อมรับประกันความแม่นยำในการตัด |

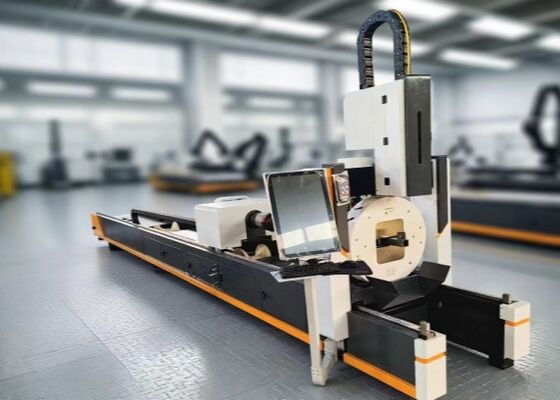

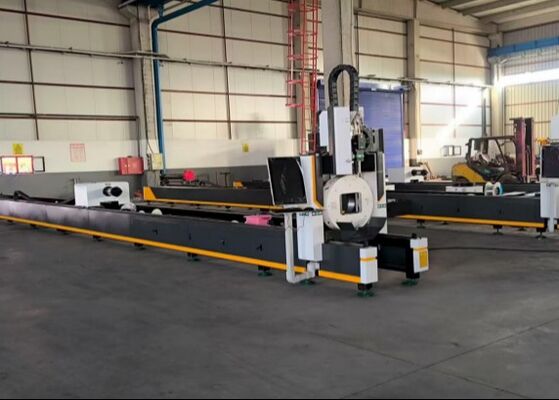

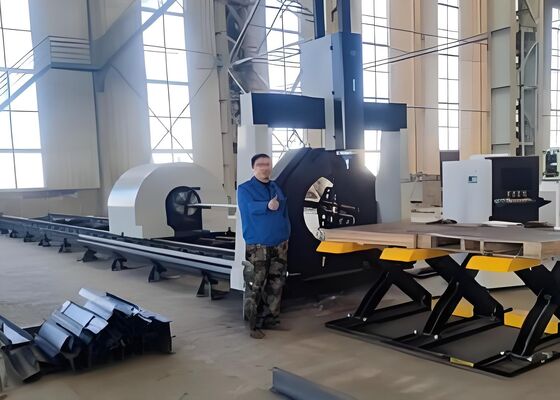

300mm X Axis Itinerary CNC Laser Tube Cutting Machine Line ≤30mm ความยาวตามความต้องการ
การนําเสนอสินค้า:
ระบบตัดหลอดเลเซอร์ถูกออกแบบมาโดยเฉพาะเพื่อการแปรรูปวัสดุหลอดและหลอดที่หลากหลาย รวมถึงหลอดเหล็กก๊าบอนมาตรฐานหลอดเหล็กไร้ขัดท่อสกัดอลูมิเนียมปรับปรุงความละเอียดในการตัดสูงกับขอบเรียบ, เต็มที่ไม่มีขอบ, รับประกันความละเอียดความละเอียดขนาดพิเศษพลาตฟอร์มรองรับการออกแบบการตัดที่ซับซ้อน, เช่นการตัดมุม, notches, และ perforations, ทําให้มันสามารถปรับปรุงได้มากสําหรับการใช้งานในการผลิตโลหะ, การก่อสร้างโครงสร้าง, และการผลิตอุตสาหกรรม.การใช้เทคโนโลยีเลเซอร์ที่ทันสมัย, ระบบสามารถทํางานที่ประสิทธิภาพและอัตโนมัติในขณะที่ส่งผลให้มีคุณภาพที่คงที่ในวัสดุและความหนาที่แตกต่างกัน
ปริมาตรเทคนิคของผลิตภัณฑ์
| ไม่ | ชื่อโครงการ | ปริมาตร | หน่วย |
| 1 | ขนาดการแปรรูปท่อ | ท่อกลม Φ20mm-φ240mm,ความยาวด้านเหล็กของท่อมุมสี่เหลี่ยม | mm |
| 2 | เส้นทางแกน X | 300 | mm |
| 3 | เส้นทางแกน Y | 12000 | mm |
| 4 | เส้นทางแกน Z | 120 | mm |
| 5 | ความแม่นยําในการตั้งตําแหน่งแกน X, Y | ± 0.05/1000 มม. | mm |
| 6 | แกน X และแกน Y | ± 0.03/1000 มม. | mm |
| 7 | ความยาวตามความต้องการ | ≤30 ด้วยความแม่นยําในการตัดที่รับประกัน | mm |
| 8 | พลังเลเซอร์ | MAX6000 | w |
| 9 | ระบบควบคุม | EOE-HZH | |
| 10 | ความต้องการไฟฟ้า | 380V/50Hz | V |
1ภาพรวมของฟังก์ชันสินค้า
1.1 การใช้หลักและขอบเขตการใช้ของสินค้า
ส่วนใหญ่ใช้สําหรับท่อเหล็กคาร์บอนทั่วไป, ท่อเหล็กไร้ขัดเหล็ก, ท่อเหล็กสแตนเลสอลูมิเนียม, ท่อทองแดง, การตัดขนาดชิ้นงานท่อกลมΦ20mm-φ240mm,ท่อสี่เหลี่ยม, ท่อมุม,ความยาวด้านสแตนเลส ≤ 240mm,L≤6000 มิลลิเมตร
1.2สารประกอบหลักของสินค้า
ส่วนประกอบหลักของเครื่องตัดท่อไฟเบอร์ออปติกชุดคือ: เครื่องยนต์เครื่อง, ระบบควบคุม, เลเซอร์, เครื่องเย็น, ฯลฯ
1.3.เครื่องมือเครื่องจักรส่วนใหญ่ของเครื่องยนต์
องค์ประกอบหลักของเครื่องมือเป็นส่วนหลักของเครื่องตัดหลอดไฟเบอร์ออปติก โดยการตัดและความละเอียดจะเกิดขึ้นผ่านหน่วยหลักหน่วยหลักประกอบด้วยเตียง, ชั๊กหน้า, ชั๊กหลัง, วงศ์และการประกอบแกน X, การประกอบแกน Z, หัวเลเซอร์, กลไกการสนับสนุนล้อขนาดแปรเปลี่ยน, ระบบช่วย (รวมถึงวงจรการเลื่อน, pneumatic และน้ํา),ตู้ควบคุมไฟฟ้า, หน้าจอและแผ่นควบคุม
1.4 ระบบควบคุมไฟฟ้า
ระบบควบคุมไฟฟ้าของเครื่องตัดท่อไฟเบอร์ออปติก มีบทบาทสําคัญในการรับรองการดําเนินการอย่างแม่นยําของรูปแบบการตัดต่าง ๆระบบนี้ประกอบด้วยระบบควบคุมเลข (CNC) และระบบย่อยไฟฟ้าความดันต่ํา.
ระบบ CNC ของเครื่องมีแพลตฟอร์มควบคุมที่มีประสิทธิภาพสูง ซึ่งใช้ระบบปฏิบัติการ Windows และสามารถทํางานได้อย่างมั่นคงและน่าเชื่อถือการใช้งานที่สะดวกต่อผู้ใช้, ผลงานแบบไดนามิกที่ดี และความจุสูง
1.5 ระบบไฟฟ้าความดันต่ํา
ระบบย่อยไฟฟ้าความดันต่ําตั้งอยู่ในตู้ควบคุมไฟฟ้า และเป็นอินเตอร์เฟสสําหรับการควบคุมเครื่องจักรทั้งหมดส่วนประกอบไฟฟ้าที่สําคัญทั้งหมดมาจากผู้ผลิตในประเทศและต่างประเทศที่มีชื่อเสียง เพื่อรับประกันความมั่นคงในการทํางาน, ความน่าเชื่อถือและความตอบสนอง. มอเตอร์การขับเคลื่อนคือ AC servo มอเตอร์ที่ขับเคลื่อนแกน X และแกน Y ของเครื่องจักร, ให้ความเร่งขัดที่ดีและการตอบสนองอย่างรวดเร็ว.ใช้เป็นแกนอาหารสําหรับหัวตัด, ถูกขับเคลื่อนโดยเครื่องยนต์ servo AC กับเบรคยึด, ให้การตอบสนองแบบไดนามิกที่ดีและความสอดคล้องกับการควบคุมติดตามและการควบคุม NC.
2โครงสร้าง, ฟังก์ชัน, และหลักการทํางานขององค์ประกอบหลักหรือหน่วยการทํางาน
2.1 การจัดเตรียมเตียง
หน่วยเตียงบรรลุการเคลื่อนไหวแบบย้อนย้อนแกน Y ผ่านเครื่องยนต์ AC ที่ควบคุมโดย CNC ขับรถยนต์เกียร์เรค ทําให้สามารถเคลื่อนไหวอย่างรวดเร็วทั้งรากแกน Y และรางนําเส้นใช้ส่วนประกอบความแม่นยําสูงเพื่อให้แน่ใจว่าการส่งแม่นยําการสลับขีดจํากัดปลายการเดินทางและอุปกรณ์กําหนดขีดจํากัดแบบกล เพื่อปกป้องการทํางานของเครื่องหน่วยหลักมีระบบการหล่อลื่นอัตโนมัติสําหรับส่วนเคลื่อนไหวของเตียง, รับประกันการทํางานที่เรียบร้อยและยืดอายุการใช้งานของรถเลนนํา, เกียร์, และ racks
2.2 ราศีขาข้ามและ X-Axis และ Z-Axis
ราศีได้รับการผสมผสานความเครียดที่ตามมาด้วยการแปรรูปการสั่นสะเทือนหลังจากการแปรรูปแบบหยาบเพื่อให้แน่ใจว่าความแข็งแรงและความมั่นคงของส่วนย้ายของหัวเลเซอร์แกน X และแกน Z ถูกขับเคลื่อนโดยโมดูลความแม่นยําสูงในระหว่างการเคลื่อนไหว, สวิตช์ขีดจํากัดการควบคุมระยะทางการเดินทาง, ในขณะที่ยืดหยุ่น buffer การหยุดกลถูกติดตั้งที่ปลายทั้งสองเพื่อรับประกันการทํางานที่ปลอดภัยของระบบ.
การประกอบแกน Z เป็นหลักการอํานวยความสะดวกในการเคลื่อนไหวตั้งของหัวเลเซอร์ การเคลื่อนไหวตั้งนี้ถูกดําเนินการผ่านระบบ CNC การควบคุม servo มอเตอร์ที่ขับเคลื่อนโมดูลเส้นโดยการเคลื่อนย้ายพื้นที่ Z-axis ขึ้นและลงสวิทช์ความใกล้ชิดถูกติดตั้งไว้ที่ขีดขวางการเดินทางด้านบนและด้านล่าง เพื่อให้มั่นใจในความปลอดภัย ความน่าเชื่อถือ และความแม่นยําของการเคลื่อนไหว
อุปกรณ์นี้ถูกออกแบบโดยเฉพาะเพื่อตัดวัสดุท่อที่หลากหลาย อุปกรณ์นี้เหมาะสําหรับท่อเหล็กคาร์บอนมาตรฐาน ท่อเหล็กไร้ขัดท่อท่อเหล็กอลูมิเนียม และท่อท่อทองแดงมันให้การตัดแม่นยําและสะอาดข้ามวัสดุเหล่านี้ในขณะที่อนุรักษ์คุณภาพพื้นผิวและความสมบูรณ์แบบโครงสร้างของท่อความสามารถในการปรับปรุงนี้ทําให้มันเหมาะสมมากสําหรับการใช้งานในการผลิตโลหะ, การก่อสร้าง, และการผลิตอุตสาหกรรมที่หลายชนิดของท่อถูกแปรรูป
