รายละเอียดสินค้า:
การชำระเงิน:
|
| กำหนดการเดินทางแกน X: | 300มม | แผนการเดินทางแกน Y: | 12000มม |
|---|---|---|---|
| แผนการเดินทางแกน Z: | 120มม | ความแม่นยำของตำแหน่งแกน X, Y: | ±0.05/1000มม |
| แกน X และ Y: | ±0.03/1000มม | พลังเลเซอร์: | MAX6000 |
| ข้อกำหนดของแหล่งจ่ายไฟ: | 380V/50Hz | ความยาวช่างตัดเสื้อ: | ≤30มม. พร้อมรับประกันความแม่นยำในการตัด |

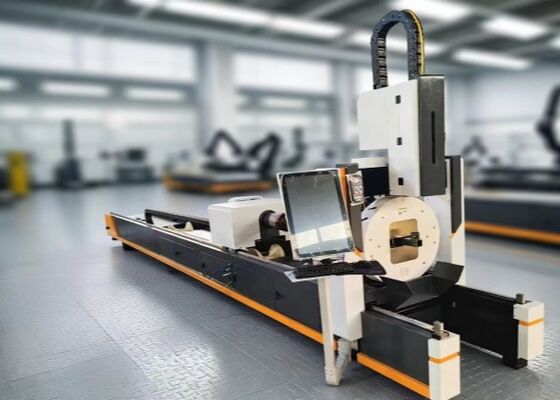

เครื่องตัดท่อเลเซอร์ CNC แหล่งจ่ายไฟ 380V / 50Hz กำหนดการเดินทางแกน X 300 มม.
แนะนำผลิตภัณฑ์:
เครื่องตัดท่อเลเซอร์ได้รับการออกแบบมาโดยเฉพาะสำหรับการประมวลผลท่อและวัสดุท่อที่หลากหลาย รวมถึงเหล็กกล้าคาร์บอนมาตรฐาน สแตนเลส อลูมิเนียมอัลลอยด์ และท่อทองแดง ให้การตัดที่มีความแม่นยำสูงพร้อมขอบที่เรียบและไม่มีเสี้ยน ลดการเสียรูปเนื่องจากความร้อน และรับประกันความแม่นยำของขนาดที่ดีเยี่ยม ระบบรองรับการตัดที่ซับซ้อน เช่น การตัดมุม รอยบาก และรู ทำให้สามารถปรับให้เข้ากับการใช้งานในการผลิตโลหะ วิศวกรรมโครงสร้าง และการผลิตทางอุตสาหกรรมได้สูง ด้วยการใช้ประโยชน์จากเทคโนโลยีเลเซอร์ขั้นสูง เครื่องจักรนี้ช่วยให้การทำงานอัตโนมัติมีประสิทธิภาพ ขณะเดียวกันก็รักษาคุณภาพที่เหนือกว่าสำหรับวัสดุประเภทและความหนาหลายประเภทอย่างต่อเนื่อง
พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์
| เลขที่ | ชื่อโครงการ | พารามิเตอร์ | หน่วย |
| 1 | ขนาดการประมวลผลท่อ | ท่อกลม Φ20mm-φ240mm, ความยาวด้านเหล็กของร่องเหล็กมุมท่อสี่เหลี่ยม ≤240mm, L≤12000mm; | มม |
| 2 | กำหนดการเดินทางแกน X | 300 | มม |
| 3 | แผนการเดินทางแกน Y | 12000 | มม |
| 4 | แผนการเดินทางแกน Z | 120 | มม |
| 5 | ความแม่นยำของตำแหน่ง X, แกน Y | ±0.05/1000มม | มม |
| 6 | แกน X และ Y | ±0.03/1000มม | มม |
| 7 | ความยาวช่างตัดเสื้อ | ≤30ด้วยความแม่นยำในการตัดที่รับประกัน | มม |
| 8 | พลังเลเซอร์ | MAX6000 | ว |
| 9 | ระบบควบคุม | EOE-HZH | |
| 10 | แหล่งจ่ายไฟความต้องการ | 380V/50Hz | วี |
ระบบควบคุมไฟฟ้า
เครื่องตัดท่อใยแก้วนำแสงซีรีส์ 2412 ระบบควบคุมไฟฟ้าส่วนใหญ่ประกอบด้วยระบบควบคุมเชิงตัวเลข ระบบเซอร์โว และระบบไฟฟ้าแรงดันต่ำ เครื่องตัดเลเซอร์มาพร้อมกับระบบ CNC ประสิทธิภาพสูงซึ่งใช้ระบบ WINDOWS PC CNC พร้อมความเร็วในการแทรกที่รวดเร็วและการทำงานที่สะดวก ระบบเซอร์โวเป็นมอเตอร์เซอร์โวและไดรเวอร์ AC ประสิทธิภาพสูง มีเสถียรภาพและเชื่อถือได้ ประสิทธิภาพไดนามิกที่ดี ความสามารถในการรับน้ำหนักที่แข็งแกร่ง และการทำงานที่สะดวก ปุ่มควบคุมการทำงานของเครื่องอาจมีฟังก์ชันที่แตกต่างกันในโหมดการทำงานที่แตกต่างกัน ซึ่งช่วยลดปุ่มการทำงานและทำให้แผงการทำงานง่ายขึ้น เมนูแสดงวิธีการต่างๆ เพื่อให้การใช้งานเป็นไปอย่างง่ายดาย
1. การวาดภาพใช้ซอฟต์แวร์ Solidworks 3 D เพื่อส่งออกไฟล์รูปแบบ IGS และรองรับการสอบเทียบระดับท่อสี่เหลี่ยมในคลิกเดียวและกำหนดตำแหน่งอัตโนมัติของฟังก์ชันศูนย์กลางการหมุนของท่อ
2. ด้วยฟังก์ชั่นควบคุมพลังงานเลเซอร์พิเศษ
ตามพารามิเตอร์ความเร็วและกำลังที่กำหนดโดยผู้ปฏิบัติงาน ขนาดของกำลังเลเซอร์สามารถปรับได้อย่างแม่นยำเพื่อให้แน่ใจว่าเครื่องมือกลจะยังคงได้รับกำลังตัดด้วยเลเซอร์ที่ดีที่สุดที่สอดคล้องกันที่ความเร็วการเร่งความเร็วและการชะลอตัวที่แตกต่างกัน
3. ง่ายต่อการเขียนโปรแกรมสำหรับโปรแกรมสิ่งประดิษฐ์ที่ใช้การเขียนโปรแกรมภาษา CNC ระดับสูงทั่วไปเรียนรู้ได้ง่าย
4. ฟังก์ชั่นการประมวลผลที่แข็งแกร่ง
เครื่องมีคำสั่งการประมวลผลและฟังก์ชั่นเสริมที่หลากหลาย สำหรับกราฟิกที่ซับซ้อนที่หลากหลายสามารถแก้ไขได้ตามคำแนะนำ
5. ความแม่นยำในการประมวลผลสูง
เนื่องจากเครื่องมีประสิทธิภาพไดนามิกของไดรฟ์ระบบเครื่องกลไฟฟ้าที่ดี การประมวลผลที่ดีจึงมีความแม่นยำสูง
6. ZAxis สามารถเป็นได้ทั้งการควบคุมแบบติดตามและแบบตัวเลข
เพื่อที่จะแก้ปัญหาคุณภาพการตัดที่เกิดจากพื้นผิวท่อไม่เรียบ หัวตัด (แกน Z) จะต้องติดตามเพื่อให้โฟกัสคงที่ ด้วยฟังก์ชันการแสดงผลและการควบคุมเช่นเดียวกับแกน X และ Y
7. การแสดงผลกราฟิก
ด้วยฟังก์ชั่นการแสดงผลกราฟิกแบบอะนาล็อกและการแสดงผลการติดตามกราฟิกแบบไดนามิก ทำให้การตัดเฉือนง่ายขึ้นและง่ายต่อการตรวจสอบและควบคุม
8. ฟังก์ชั่นปลุกหลายแบบ
ระบบ CNC มีฟังก์ชันการแจ้งเตือนการตรวจสอบตัวเองและการป้องกันอัตโนมัติ และยังมีการแสดงการแจ้งเตือนและการป้องกันอัตโนมัติสำหรับสภาวะภายนอกอีกด้วย
9. ระบบควบคุมเชิงตัวเลข ระบบใช้โครงสร้างแบบรวม ระบบควบคุมส่วนกลาง และโครงสร้างหน่วยปฏิบัติการแสดงผล ระบบนี้ใช้ระบบ Windows CNC หน่วยแสดงผลมีส่วนต่อประสานระหว่างคนกับเครื่องจักรที่ดีและแสดงข้อมูลการทำงานต่างๆ แผงควบคุมการทำงานมีปุ่มฟังก์ชั่นสำหรับการทำงานของเครื่อง
10.ระบบไฟฟ้าแรงต่ำ
ระบบไฟฟ้าแรงดันต่ำจะอยู่ในตู้ควบคุมไฟฟ้าซึ่งเป็นส่วนต่อประสานการควบคุมไฟฟ้าของเครื่องจักรทั้งหมด อุปกรณ์จ่ายไฟ รีเลย์ เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ ระบบขับเคลื่อนเซอร์โวที่ระบบควบคุมไฟฟ้าต้องการทั้งหมดได้รับการติดตั้งไว้ในตู้ควบคุมไฟฟ้า
ออกแบบมาเพื่อการตัดวัสดุท่อที่หลากหลาย อุปกรณ์นี้เหมาะสำหรับท่อเหล็กคาร์บอนธรรมดา ท่อสแตนเลส ท่ออลูมิเนียมอัลลอยด์ และท่อทองแดง สามารถจัดการวัสดุต่างๆ เหล่านี้ได้อย่างแม่นยำ ช่วยให้มั่นใจได้ถึงการตัดที่สะอาดและแม่นยำ ขณะเดียวกันก็รักษาความสมบูรณ์ของพื้นผิวท่อ ความอเนกประสงค์นี้ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในการผลิตโลหะ การก่อสร้าง และการผลิตทางอุตสาหกรรมที่มีการแปรรูปท่อหลายประเภท
