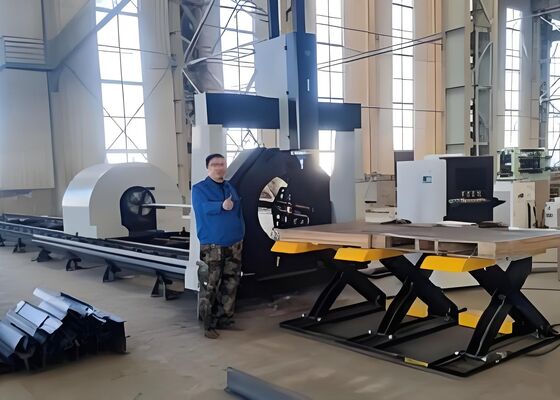

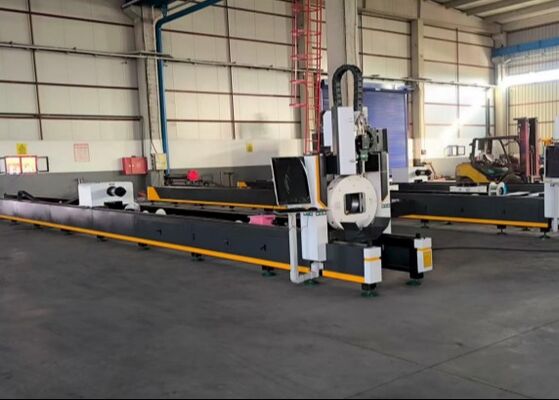

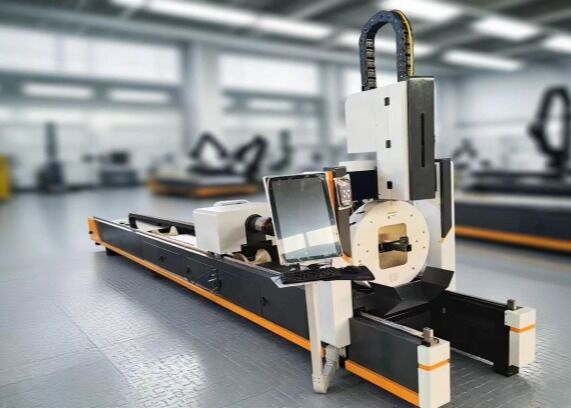

เครื่องตัดท่อเลเซอร์ CNC รุ่น LC2412 ใช้พลังงานเลเซอร์ MAX6000
แนะนำผลิตภัณฑ์:
เครื่องตัดท่อเลเซอร์ได้รับการออกแบบมาเพื่อการประมวลผลท่อและวัสดุท่อที่หลากหลายเป็นหลัก รวมถึงท่อเหล็กคาร์บอนธรรมดา ท่อสแตนเลส ท่อโลหะผสมอลูมิเนียม และท่อทองแดง ให้การตัดที่มีความแม่นยำสูงพร้อมขอบที่เรียบและไม่มีเสี้ยน ทำให้มั่นใจได้ถึงการบิดเบือนจากความร้อนน้อยที่สุดและความแม่นยำของมิติที่เหนือกว่า ระบบรองรับรูปแบบการตัดที่ซับซ้อน รวมถึงการตัดมุม รอยบาก และรู ทำให้มีความหลากหลายสูงสำหรับการใช้งานในการผลิตโลหะ วิศวกรรมโครงสร้าง และการผลิตทางอุตสาหกรรม เทคโนโลยีเลเซอร์ขั้นสูงช่วยให้การทำงานอัตโนมัติมีประสิทธิภาพ ขณะเดียวกันก็รักษาคุณภาพที่สม่ำเสมอสำหรับวัสดุประเภทและความหนาหลายประเภท
พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์
| เลขที่ | ชื่อโครงการ | พารามิเตอร์ | หน่วย |
| 1 | ขนาดการประมวลผลท่อ | ท่อกลม Φ20mm-φ240mm, ความยาวด้านเหล็กของร่องเหล็กมุมท่อสี่เหลี่ยม ≤240mm, L≤12000mm; | มม |
| 2 | กำหนดการเดินทางแกน X | 300 | มม |
| 3 | แผนการเดินทางแกน Y | 12000 | มม |
| 4 | แผนการเดินทางแกน Z | 120 | มม |
| 5 | ความแม่นยำของตำแหน่ง X, แกน Y | ±0.05/1000มม | มม |
| 6 | แกน X และ Y | ±0.03/1000มม | มม |
| 7 | ความยาวช่างตัดเสื้อ | ≤30ด้วยความแม่นยำในการตัดที่รับประกัน | มม |
| 8 | พลังเลเซอร์ | MAX6000 | ว |
| 9 | ระบบควบคุม | EOE-HZH | |
| 10 | ข้อกำหนดด้านแหล่งจ่ายไฟ | 380V/50Hz | วี |
1. ภาพรวมฟังก์ชั่นผลิตภัณฑ์
1.1 การใช้งานหลักและขอบเขตการใช้งานของผลิตภัณฑ์
ส่วนใหญ่ใช้สำหรับท่อเหล็กคาร์บอนธรรมดา, ท่อสแตนเลส, ท่อโลหะผสมอลูมิเนียม, ท่อทองแดง, ตัดขนาดชิ้นงานรอบpipeΦ20mm-φ240mm, ท่อสี่เหลี่ยม, เหล็กฉาก, ความยาวด้านเหล็กร่อง≤240mm, L≤6000mm
1.2ส่วนประกอบหลักของผลิตภัณฑ์
ส่วนประกอบหลักของเครื่องตัดท่อไฟเบอร์ออปติกซีรีส์ ได้แก่ เครื่องยนต์เครื่องจักร ระบบควบคุม เลเซอร์ เครื่องทำความเย็น ฯลฯ
1.3. ส่วนเครื่องยนต์หลักของเครื่องมือเครื่องจักร
ส่วนหลักของเครื่องมือกลคือส่วนหลักของเครื่องตัดท่อใยแก้วนำแสง ฟังก์ชั่นการตัดและความแม่นยำในการตัดเกิดขึ้นจากส่วนโฮสต์ ส่วนโฮสต์ของเตียงและหัวจับด้านหน้า หัวจับด้านหลัง อุปกรณ์ลำแสงและแกน x อุปกรณ์แกน z หัวเลเซอร์ อุปกรณ์รองรับล้อที่มีเส้นผ่านศูนย์กลางแปรผัน ระบบเสริม (การหล่อลื่น ทางเดินอากาศ และทางน้ำ) ตู้ควบคุมไฟฟ้า หน้าจอการทำงาน แผงควบคุม ฯลฯ
1.4 ส่วนควบคุมไฟฟ้า
ระบบควบคุมไฟฟ้าของเครื่องตัดท่อใยแก้วนำแสงเป็นส่วนสำคัญในการรับประกันเส้นทางการทำงานของกราฟิกต่างๆ ระบบควบคุมไฟฟ้าส่วนใหญ่ประกอบด้วยระบบควบคุมเชิงตัวเลขและระบบไฟฟ้าแรงดันต่ำ
ระบบ CNC ของเครื่องจักรมาพร้อมกับระบบ CNC ประสิทธิภาพสูงซึ่งใช้แพลตฟอร์มการทำงานของ Windows การทำงานที่มั่นคงและเชื่อถือได้ และมีลักษณะของความเร็วในการแทรกที่รวดเร็ว การทำงานที่สะดวก ประสิทธิภาพไดนามิกที่ดีและความสามารถในการรับน้ำหนักที่แข็งแกร่ง
1.5 ระบบไฟฟ้าแรงต่ำ
ระบบไฟฟ้าแรงดันต่ำจะอยู่ในตู้ควบคุมไฟฟ้าซึ่งเป็นส่วนต่อประสานการควบคุมไฟฟ้าของเครื่องจักรทั้งหมด ส่วนประกอบดั้งเดิมของระบบไฟฟ้าต่างๆ ผลิตโดยผู้ผลิตที่มีชื่อเสียงทั้งในและต่างประเทศ เพื่อให้มั่นใจในเสถียรภาพ ความน่าเชื่อถือ และความไวในการทำงาน มอเตอร์ขับเคลื่อนเป็นเซอร์โวมอเตอร์ AC, เซอร์โวมอเตอร์ AC ใช้ในการขับเคลื่อนแกน X และแกน Y ของเครื่องมือกล โดดเด่นด้วยประสิทธิภาพการเร่งความเร็วที่ดี ความเร็วตอบสนองที่รวดเร็ว แกน Z ของเครื่องมือกลสำหรับแกนฟีด ใช้ไดรฟ์เซอร์โวมอเตอร์ AC (พร้อมล็อคค้างไว้): หัวตัดแกน Z คุณลักษณะสำหรับลักษณะการตอบสนองไดนามิกที่ดี ทั้งการควบคุมติดตามผลและการควบคุม NC
2.โครงสร้าง หน้าที่ และหลักการทำงานของส่วนประกอบหลักหรือหน่วยการทำงาน
2.1 ส่วนของร่างกายเตียง
ผ่านระบบควบคุมเชิงตัวเลขเพื่อควบคุมไดรฟ์เซอร์โวมอเตอร์ AC ชั้นวางเกียร์ของมอเตอร์ขับเคลื่อนเพื่อให้บรรลุทิศทาง Y ของการเคลื่อนที่แบบลูกสูบเพื่อให้เกิดการเคลื่อนไหวที่รวดเร็ว ชั้นวางเพลา Y และรางนำเชิงเส้นใช้ผลิตภัณฑ์ที่มีความแม่นยำสูงเพื่อให้มั่นใจถึงความแม่นยำในการส่งได้อย่างมีประสิทธิภาพ ควบคุมสวิตช์จำกัดที่ปลายทั้งสองด้านของการเดินทาง และติดตั้งอุปกรณ์จำกัดฮาร์ดเพื่อให้มั่นใจในความปลอดภัยของเครื่องมือกลได้อย่างมีประสิทธิภาพ เครื่องยนต์หลักติดตั้งน้ำมันหล่อลื่นอัตโนมัติไปยังชิ้นส่วนที่เคลื่อนไหวของเตียงเพื่อให้แน่ใจว่าการทำงานของชิ้นส่วนที่เคลื่อนไหวในสภาพดีและปรับปรุงอายุการใช้งานของรางนำ เกียร์และชั้นวาง
2.2 อุปกรณ์ขวางและแกน X และแกน Z
ลำแสงจะขจัดความเครียดภายในหลังจากการหลอม จากนั้นเวลาในการสั่นสะเทือนจะถูกประมวลผลหลังการตัดเฉือนหยาบ เพื่อให้มั่นใจในความแข็งแกร่งและความมั่นคงของชิ้นส่วนที่เคลื่อนไหวของหัวเลเซอร์ แกน X และแกน Z ขับเคลื่อนด้วยโมดูลความแม่นยำสูง ในกระบวนการเคลื่อนที่ ลิมิตสวิตช์จะควบคุมจังหวะเพื่อจำกัด และมีขีดจำกัดเชิงกลแบบยืดหยุ่นที่ปลายทั้งสองข้างเพื่อความปลอดภัยของการทำงานของระบบ
อุปกรณ์แกน Z รับรู้การเคลื่อนที่ด้านบนและด้านล่างของหัวเลเซอร์เป็นหลัก การเคลื่อนที่บนและล่างของหัวเลเซอร์เสร็จสิ้นโดยระบบควบคุมเชิงตัวเลขที่ควบคุมเซอร์โวมอเตอร์ และมอเตอร์จะขับเคลื่อนโมดูลเชิงเส้นตรง ซึ่งจะขับเคลื่อนการเคลื่อนที่กลับขึ้นและลงของสเก็ตบอร์ดแกน Z ปลายด้านบนและด้านล่างใช้สวิตช์ใกล้เคียงเพื่อควบคุมการเคลื่อนที่ เพื่อให้มั่นใจในความปลอดภัยและความน่าเชื่อถือของการเคลื่อนไหว
ออกแบบมาเพื่อการตัดวัสดุท่อที่หลากหลาย อุปกรณ์นี้เหมาะสำหรับท่อเหล็กคาร์บอนธรรมดา ท่อสแตนเลส ท่ออลูมิเนียมอัลลอยด์ และท่อทองแดง สามารถจัดการวัสดุต่างๆ เหล่านี้ได้อย่างแม่นยำ ช่วยให้มั่นใจได้ถึงการตัดที่สะอาดและแม่นยำ ขณะเดียวกันก็รักษาความสมบูรณ์ของพื้นผิวท่อ ความอเนกประสงค์นี้ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในการผลิตโลหะ การก่อสร้าง และการผลิตทางอุตสาหกรรมที่มีการแปรรูปท่อหลายประเภท
