รายละเอียดสินค้า:
การชำระเงิน:
|
| ความยาวการกัดที่มีประสิทธิภาพ: | 300มม | ความหนาของแผ่นกลึง: | 5-300มม |
|---|---|---|---|
| ความกว้างของแผ่นเครื่องจักร: | มากกว่า 100มม. | มุมกัด: | 0-85、 -45-0° |
| ความเร็วการเคลื่อนที่ที่รวดเร็ว: | 2500 มม./นาที | ความเร็วในการกัด: | 100-1500มม./นาที |
| จังหวะการกัดแนวนอนสูงสุด: | ≥300มม | จังหวะการกัดแนวตั้งสูงสุด: | ≥500มม |
| เน้น: | เครื่องบดหัวสองแรง,เครื่องบด 100-1500mm/Min,เครื่องบดเครื่องขับเคลื่อนคู่ |
||
100-1500mm/Min ความเร็วการบด เครื่องบดหัวแบบ dual-drive
ภาพรวม:

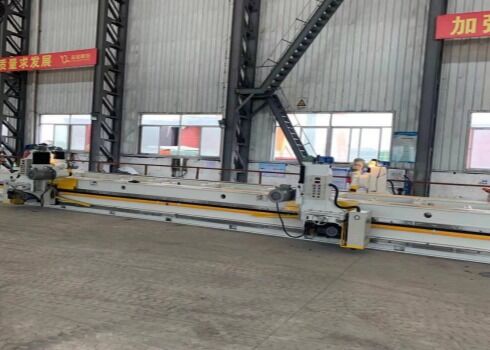

เครื่องบด XB วงศ์ที่ไม่มีกระบอกแรงดัน เป็นอุปกรณ์บดที่ทันสมัยและมีประสิทธิภาพใหม่ที่พัฒนาและผลิตโดยอิสระโดยบริษัทของเราและเป็นสินค้าเดียวที่ได้รับสิทธิบัตรรุ่นประโยชน์แห่งชาติ ที่ออกโดยสํานักงานสิทธิบัตรแห่งรัฐ. มันถูกใช้อย่างแพร่หลายในการผลิตอุปกรณ์ในอุตสาหกรรมเช่นภาชนะความดัน, เครื่องปั่น, การสร้างเรือ, การปั้นและเครื่องจักรขนาดใหญ่, โครงสร้างเหล็ก, พลังงาน, และสารเคมี,และเหมาะสําหรับการบดแผ่นเหล็กสแตนเลสพิเศษและวัสดุใหม่และสําหรับการแปรรูปแผ่นก่อนการผสม
การประกอบอุปกรณ์:
อุปกรณ์ส่วนใหญ่ประกอบด้วยส่วนต่อไปนี้: (1) เตียงเครื่อง, (2) โต๊ะทํางาน (มีชัคไฟฟ้าแม่เหล็ก), (3) สายทางนํา, (4) คอลัมน์ยก, (5) หัวแรงบด, (6) รถขนส่งแรง,(7) หัวเครื่องตัดบด, (8) กล่องควบคุมไฟฟ้า, (9) อุปกรณ์หล่อลื่น, (10) อุปกรณ์นํา, (11) อุปกรณ์ป้องกัน, (12) อุปกรณ์ตั้งตําแหน่ง, (13) อุปกรณ์รองรับวัสดุ, (14) สี, (15) หัวเครื่องมือตัด.
รายละเอียด:
| ไม่ |
รายการ |
ค่าปารามิเตอร์ |
หน่วย |
ความเห็น |
| 1 |
ความยาวในการบด |
3000 | mm |
หัวพลังงานคู่ตัดในทิศทางเดียวกันพร้อมกันในการผ่านครั้งเดียว เพื่อบรรลุการตัดที่มีประสิทธิภาพ 3000 มม. |
| 2 |
ความหนาของแผ่นการแปรรูป |
5-300 | mm | |
|
ความกว้างของแผ่นการแปรรูป |
100 | mm |
ความกว้างของแผ่นไม่น้อยกว่า 100 mm |
|
| 3 | มุมการบด |
0-85, -45-0 |
o |
มุมเบวิลด้านหน้า: 0°85 มุมเบวิลหลัง: 0 ∼ 45° |
| 4 |
ความเร็วในการเคลื่อนที่เร็ว |
2500 | mm/min | |
| 5 | ความเร็วในการบด | 100-1500 | mm/min |
ตามวัสดุและความลึกของการตัด |
| 6 | ความยาวสูงสุดของการบดแนวราบ | ≥ 300 มม | ||
| 7 | ความยาวสูงสุดของการบดตั้ง | ≥ 500 มม | ||
| 8 | ความหยาบของพื้นผิวการแปรรูป | Ra3.2-125 |
จากความเร็วในการเดิน |
|
| 9 |
ความเรียบของทางนําที่เตียง |
≤0.40mm/3000 | ข้างเดียว | |
| 11 |
ความเร็วของหัวแรงบด |
960 | r/min | DLT-2 แบบดาวไร้น้ํามัน, ง่ายและเชิงปฏิบัติ |
| 13 |
กว้างของเครื่องตัดบด |
125 | mm |
สากล 160 |
| 14 |
จํานวนชัคแม่เหล็กไฟฟ้าคงที่ (ขนาดชัค 400x220) |
6 | เซต | ผลิตโดยผู้ผลิตมืออาชีพ ไม่ทําในบ้านโดยบริษัทของเรา |
| 15 | พลังการดูดเช็คแม่เหล็กไฟฟ้าถาวร | 3 | T | |
| 16 |
อุปกรณ์หยุดวัสดุมือ |
4 | เซต |
ความเรียบ 0.40mm/30000 |
| 17 |
กรอบรองรับวัสดุหลัก |
5 | เซต | 1.2M/ผิวบนที่มีกลมสากล |
| 18 | ความสูงของโต๊ะทํางานจากพื้น | 900 | mm |
ความสูงของแผ่นติดตั้ง 50 mm |
| 19 |
ความกว้างของโต๊ะทํางาน |
520 | mm | ความกว้างของโต๊ะทํางานแนวตั้ง |
| 20 | ความยาวการจับที่ใช้จริงของเบนจานทํางาน | 3000 | mm |
ความยาวของโต๊ะทํางานทั้งหมด: 5500 มม. |
| 19 |
พลังงานของมอเตอร์อาหาร |
1.5 | KW |
เครื่องแปลงความถี่ของ Schneider Electric |
| 20 |
พลังงานของมอเตอร์บด |
7.5 | KW | ระบบควบคุมความเร็วความถี่ที่เปลี่ยนแปลง เครื่องแปลงความถี่ของชไนเดอร์ อิเล็กทริก |
| 21 |
พลังการยกมอเตอร์ |
0.75 | KW | |
| 22 | พลังงานของมอเตอร์ปั๊มน้ํามันเล็บ | 100 | W | |
| 23 |
ขนาดของอุปกรณ์ |
ความยาว 5500mm × 2700mm (รวมกรอบรองรับ) × ความสูง 2100mm |
||
| 24 | พลังงานไฟฟ้า |
เครื่องระบายอากาศ 3 ขั้นตอน 3 สาย 380VAC (± 15%) 50Hz (± 1Hz) |
||
| 25 |
สภาพแวดล้อม |
-10°C ถึง -45°C ความชื้นสัมพันธ์: 20%-95% |
||
| 26 |
เสียงเสียงเครื่องมือ |
< 85dB ((A) | ||
| 27 | ความสูง | < 1500m | ||
ลักษณะโครงสร้าง:
1หัวขับเคลื่อนแบบสองแบบ
หัวพลังงานคู่หมายถึงหน่วยขับเคลื่อนและพลังงานการบดที่อิสระสองหน่วยที่ติดตั้งบนรถเลนนําของเครื่องบด XB-3 เมตร (ระยะทางการบดที่มีประสิทธิภาพ)สองหน่วยสามารถควบคุมเป็นส่วนตัวหรือร่วมกัน, ทําให้สามารถบดพร้อมกันหรือแยกแยกของผิวขอบและปลายที่แตกต่างกันของแผ่นโลหะ
ความยาวการตัดที่มีประสิทธิภาพสูงสุดต่ออุปกรณ์ที่มีหัวแรงคู่: 3 เมตรสําหรับ XB-3
ความยาวของอุปกรณ์และขนาดการติดตั้งตารางที่ใช้ได้จริง: เนื่องจากการติดตั้งกลไกเดินสองตัวและหัวแรงสองตัวบนรางนําทางหนึ่ง เมื่อบดแผ่นโลหะยาว 3 เมตรความยาวการตัดที่มีผลของหัวตัดแต่ละตัวและการปล่อยเครื่องมือดังนั้นความยาวของรถไฟต้อง 5.5 เมตร ความยาวของอุปกรณ์ทั้งหมด 5.5 เมตร
ปฏิบัติการของหัวแรงสองแบบขับขี่คู่คือ: เมื่อบดแผ่นหนาที่มีมุมใหญ่และอนุญาตขนาดใหญ่ เมื่อหัวแรงหนึ่งไม่สามารถตัดสําเร็จในการปฏิบัติงานเดียวหัวพลังงานอื่น mills จํานวนการตัดที่เหลือ. นี้อํานวยความสะดวกให้ทั้งหัวแรงในการสรุปการตัดในการปฏิบัติการหนึ่ง, การกําจัดความจําเป็นของหัวแรงหนึ่งที่จะ Mill ไปและกลับหลายครั้งเมื่อต้องการขอบปลายและเบลล์, การปรับมุมหัวแรงทําให้สามารถตัดได้เพียงครั้งเดียว (การปัดหัวแรงสองแบบสองแบบของแผ่นโลหะที่มีการปรับปรุงด้านสองข้างเพิ่มประสิทธิภาพการผลิต,กําจัดความจําเป็นในการพลิกและผันหน้าแผ่นขนาดใหญ่และเพิ่มความปลอดภัย)
2. ชั๊กไฟฟ้าแม่เหล็กบนโต๊ะ: โต๊ะใช้ชั๊กไฟฟ้าแม่เหล็กในการติดตั้งชิ้นงาน ทําให้การทํางานสะดวกและให้พื้นที่การติดตั้งที่กว้างขวางขนาดของแต่ละชัค (ความกว้าง x ความยาว): 220 × 400 มิลลิเมตร โดยมี 6 กลุ่มจัดเรียงตามความยาว
3. รางนําทางที่แข็งแบบเต็มรูปแบบ: (การปรับปรุงชั้นนํา) ขนาดของรางนําทาง: 40 * 80 * 600 มม, วัสดุ: 40CrMo, กระชับความแข็งอย่างรวม, ความถี่ความถี่สูงจนถึงความแข็งของ HRC48-50,แผ่นดินความแม่นยําเพื่อให้แน่ใจว่าการประกอบแบบแยกแยกที่แม่นยํา. หากอุปกรณ์ถูกใช้มาเป็นระยะเวลานาน, สายทางนําสามารถถอนออกเพื่อซ่อมแซมหรือเปลี่ยน, การฟื้นคืนความแม่นยําและยืดอายุของอุปกรณ์;ความเรียบไม่เกิน 0.40 มิลลิเมตร/3000 มิลลิเมตร
4เครื่องยนต์หัวตัดพลังงาน: กําลังเพิ่มขึ้นถึง 7.5 KW โดยใช้เครื่องยนต์ชื่อแบรนด์ที่มีการควบคุมความเร็วความถี่ที่เปลี่ยนแปลง เหมาะสําหรับความแข็งแรงของโลหะแผ่นที่แตกต่างกัน
5.มุมการบดหัวแรง: หัวแรงทั้งคู่สามารถปรับมุมใด ๆ จาก -45 ° ถึง 85 °
6. หัวตัดบด: ใช้หัวตัดความแข็งแรงสูง 75 องศา (Φ125-Φ160) เพื่อลดพื้นที่สัมผัสการตัด, อุณหภูมิการตัดต่ํากว่า, และลดการสกัดเครื่องมือ
7- เครื่องลดความรุนแรง: ด้านผิวฟันที่แข็งกระชับขนานแกนเข็มกลัดเครื่องลดความรุนแรงความรุนแรง
รูปแบบ: FCA77/142.27-IEC90B5/YF90L-4 ระบบควบคุมความเร็วในการแปลงความถี่ พร้อมโมดูลแยกสําหรับเชื่อมต่อกับมอเตอร์ (ในรุ่นธรรมดา หากมอเตอร์เสียหายเครื่องลดความเร็วต้องซ่อมพร้อมกัน).
8ความเร็วการเคลื่อนที่การเคลื่อนที่: ความเร็วการเคลื่อนที่ถูกปรับโดยการปรับความเร็วการแปลงความถี่ของมอเตอร์อาหารเพื่อรองรับวัสดุ, ความหนา, มุมเบน และขนาดที่แตกต่างกันความเร็วการบดแบบปกติคือ 100-1000 mm/min.
9. การออกแบบเครื่องจักรที่บูรณาการ: เพื่อปรับปรุงความแม่นยําและความแข็งแรงของเครื่องบดโดยรวม การออกแบบนี้ใช้การออกแบบที่บูรณาการ
10.กรอบสนับสนุน: พิจารณาความกว้างสูงสุดของแผ่นสี่เหลี่ยมที่ใช้คือ 2 เมตร ความยาวของกรอบสนับสนุนเพิ่มขึ้นเป็น 1.2 เมตรความกว้างของโต๊ะยังได้รับการออกแบบเพื่อการสนับสนุนที่ดีกว่าของแผ่นเหล็กเครื่องนี้มี 5 ชุดของพัสดุรองรับ racks
11การวางตําแหน่งแบบมาตรฐานคือมีโต๊ะทํางานใกล้หัวแรงบด เครื่องหยุดวัสดุมือถูกออกแบบอุปกรณ์นี้ต้องถอนด้วยมือ ก่อนที่จะเริ่มการบด.
12. 95% ของส่วนประกอบไฟฟ้าในเครื่องบดนี้เป็นแบรนด์ของชไนเดอร์ อิเล็กทริก
13ขนาดของอุปกรณ์: ความยาว x ความกว้าง x ความสูง 5500 x 2700 x 2100 มิลลิเมตร
