รายละเอียดสินค้า:
การชำระเงิน:
|
| ความยาวการกัดที่มีประสิทธิภาพ: | 300มม | ความหนาของแผ่นกลึง: | 5-300มม |
|---|---|---|---|
| ความกว้างของแผ่นเครื่องจักร: | มากกว่า 100มม. | มุมกัด: | 0-85、 -45-0° |
| ความเร็วการเคลื่อนที่ที่รวดเร็ว: | 2500 มม./นาที | ความเร็วในการกัด: | 100-1500มม./นาที |
| จังหวะการกัดแนวนอนสูงสุด: | ≥300มม | จังหวะการกัดแนวตั้งสูงสุด: | ≥500มม |
| เน้น: | เครื่องกัดไดรฟ์คู่,เครื่องกัดไดรฟ์คู่ขนาด 5-300 มม.,เครื่องกัดไดรฟ์คู่ 100 มม. |
||

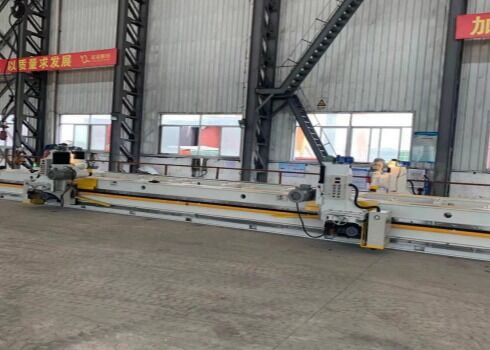

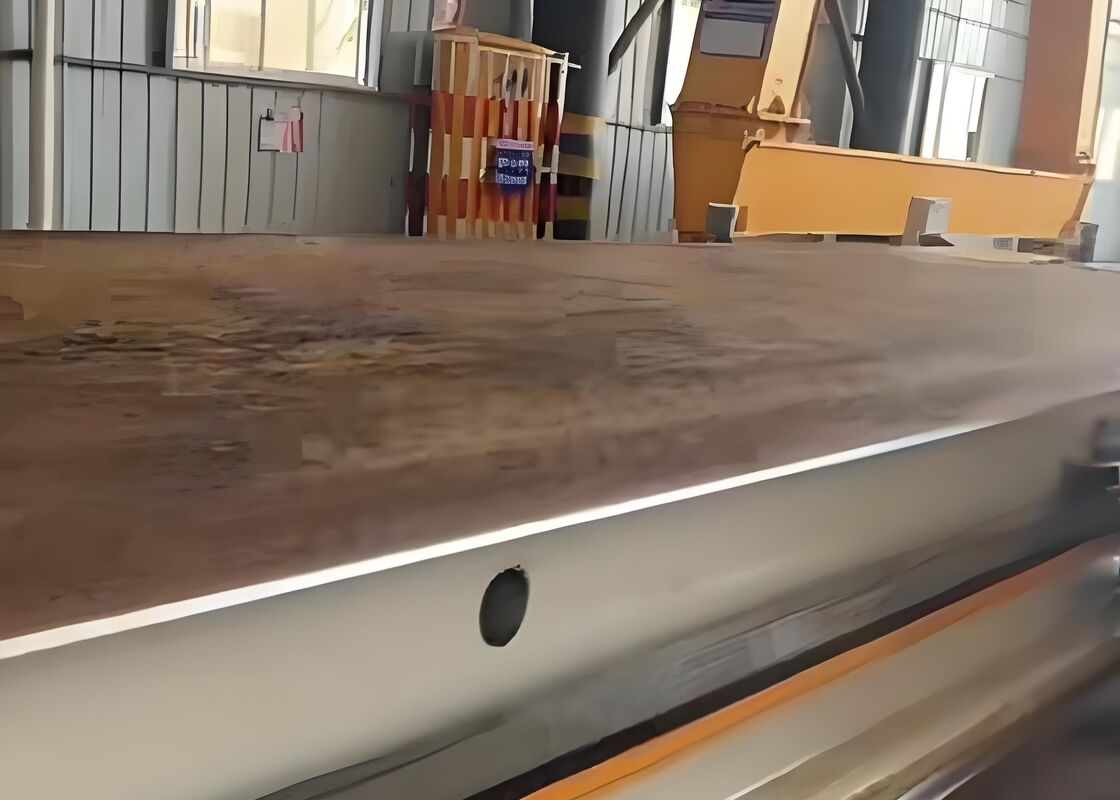

ความหนาแผ่นเครื่องจักร 5-300 มม. เครื่องกัดแบบขับเคลื่อนคู่ ความกว้างแผ่นเครื่องจักร 100 มม.
ภาพรวม:
เครื่องกัดซีรีส์ XB แบบไม่มีคานกดเป็นอุปกรณ์กัดใหม่ที่ทันสมัยและมีประสิทธิภาพ ซึ่งพัฒนาและผลิตโดยบริษัทของเราแต่เพียงผู้เดียว และเป็นผลิตภัณฑ์เดียวที่ได้รับสิทธิบัตรแบบจำลองอรรถประโยชน์แห่งชาติที่ออกโดยสำนักงานสิทธิบัตรแห่งรัฐ มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตอุปกรณ์ เช่น หม้อแรงดัน หม้อไอน้ำ การต่อเรือ แบบหล่อขนาดใหญ่และเครื่องจักร โครงสร้างเหล็ก พลังงาน และเคมีภัณฑ์ และเหมาะอย่างยิ่งสำหรับการกัดแผ่นโลหะผสมพิเศษและวัสดุใหม่ รวมถึงการประมวลผลก่อนการเชื่อมแผ่น
ส่วนประกอบของอุปกรณ์:
อุปกรณ์ประกอบด้วยส่วนประกอบหลักดังต่อไปนี้: (1) ฐานเครื่องจักร (2) โต๊ะทำงาน (พร้อมหัวจับแม่เหล็กไฟฟ้า) (3) รางนำ (4) เสายก (5) หัวกัด (6) รถเข็นกำลัง (7) หัวกัด (8) กล่องควบคุมไฟฟ้า (9) อุปกรณ์หล่อลื่น (10) อุปกรณ์นำไฟฟ้า (11) อุปกรณ์ป้องกัน (12) อุปกรณ์กำหนดตำแหน่ง (13) อุปกรณ์รองรับวัสดุ (14) สี (15) หัวตัดเครื่องมือตัด
ข้อมูลจำเพาะ:
| ลำดับที่ |
รายการ |
ค่าพารามิเตอร์ |
หน่วย |
หมายเหตุ |
| 1 |
ความยาวกัดที่มีประสิทธิภาพ |
3000 | มม. |
หัวกำลังคู่ตัดพร้อมกันในทิศทางเดียวกันในหนึ่งรอบการทำงาน ทำให้ได้ระยะตัดที่มีประสิทธิภาพ 3000 มม. |
| 2 |
ความหนาแผ่นเครื่องจักร |
5-300 | มม. | |
|
ความกว้างแผ่นเครื่องจักร |
100 | มม. |
ความกว้างแผ่นไม่น้อยกว่า 100 มม. |
|
| 3 | มุมกัด |
0-85, -45-0 |
° |
มุมเอียงด้านหน้า: 0~85° มุมเอียงด้านหลัง: 0~-45° |
| 4 |
ความเร็วเคลื่อนที่เร็ว |
2500 | มม./นาที | |
| 5 | ความเร็วในการกัด | 100-1500 | มม./นาที |
ขึ้นอยู่กับวัสดุและความลึกของการตัด |
| 6 | ระยะเคลื่อนที่กัดแนวนอนสูงสุด | ≥300 มม. | ||
| 7 | ระยะเคลื่อนที่กัดแนวตั้งสูงสุด | ≥500 มม. | ||
| 8 | ความขรุขระพื้นผิวเครื่องจักร | Ra3.2-12.5 |
ขึ้นอยู่กับความเร็วในการเคลื่อนที่ |
|
| 9 |
ความตรงของรางฐานเครื่องจักร |
≤0.40 มม./3000 | ด้านเดียว | |
| 11 |
ความเร็วหัวกัด |
960 | รอบ/นาที | แบบ DLT-2 แบบดาวเคราะห์ไร้น้ำมัน ใช้งานง่ายและมีประสิทธิภาพ |
| 13 |
เส้นผ่านศูนย์กลางหัวกัด |
125 | มม. |
สากล 160 |
| 14 |
จำนวนหัวจับแม่เหล็กไฟฟ้าถาวร (ขนาดหัวจับ 400x220) |
6 | ชุด | ผลิตโดยผู้ผลิตมืออาชีพ ไม่ได้ผลิตภายในบริษัทของเรา |
| 15 | กำลังดูดของหัวจับแม่เหล็กไฟฟ้าถาวร | 3 | T | |
| 16 |
อุปกรณ์หยุดวัสดุแบบแมนนวล |
4 | ชุด |
ความตรง 0.40 มม./30000 |
| 17 |
โครงรองรับวัสดุหลัก |
5 | ชุด | 1.2 ม./พื้นผิวด้านบนพร้อมล้อสากล |
| 18 | ความสูงโต๊ะทำงานจากพื้น | 900 | มม. |
ความสูงแผ่นรอง 50 มม. |
| 19 |
ความกว้างโต๊ะทำงาน |
520 | มม. | ความกว้างโต๊ะทำงานแนวตั้ง |
| 20 | ความยาวจับยึดที่มีประสิทธิภาพของโต๊ะทำงาน | 3000 | มม. |
ความยาวโต๊ะทำงานทั้งหมด: 5500 มม. |
| 19 |
กำลังมอเตอร์ป้อน |
1.5 | กิโลวัตต์ |
ตัวแปลงความถี่ Schneider Electric |
| 20 |
กำลังมอเตอร์กัด |
7.5 | กิโลวัตต์ | การควบคุมความเร็วแบบแปรผันความถี่ ตัวแปลงความถี่ Schneider Electric. |
| 21 |
กำลังมอเตอร์ยก |
0.75 | กิโลวัตต์ | |
| 22 | กำลังมอเตอร์ปั๊มน้ำมันหล่อลื่น | 100 | วัตต์ | |
| 23 |
ขนาดอุปกรณ์ |
ยาว 5500 มม. × 2700 มม. (รวมโครงรองรับ) × สูง 2100 มม. |
||
| 24 | แหล่งจ่ายไฟ |
สามเฟสสามสาย 380VAC (±15%), 50Hz (±1Hz) |
||
| 25 |
สภาพแวดล้อม |
-10°C ถึง -45°C, ความชื้นสัมพัทธ์: 20%—95% |
||
| 26 |
เสียงเครื่องจักรขณะเดินเบา |
<85 dB(A) | ||
| 27 | ระดับความสูง | <1500 ม. | ||
คุณสมบัติโครงสร้าง:
1. ระบบหล่อลื่น: ใช้ระบบหล่อลื่นอัตโนมัติ ปั๊มหล่อลื่นติดตั้งอยู่ที่ด้านหลังขวาของกลไกป้อน โดยใช้วิธีการหล่อลื่นอัตโนมัติแบบตั้งเวลาและวัดปริมาณ ระหว่างการทำงานของเครื่องจักร สามารถหล่อลื่นรางนำได้ตามต้องการ ซึ่งสะดวกและรวดเร็ว
2. อุปกรณ์นำไฟฟ้า: ใช้สายสัมผัสเลื่อนสำหรับเครนแบบสี่แกนที่ปลอดภัยและเชื่อถือได้ มีความสวยงามและมีประสิทธิภาพสูง
3. อุปกรณ์ป้องกัน: อุปกรณ์ใช้กลไกการเสียดสีแบบนุ่มที่จุดสัมผัสกับรางนำ ให้การป้องกันทุติยภูมิและป้องกันไม่ให้เศษเหล็กตกเข้าไปด้านในของแผ่นเลื่อน เพื่อความปลอดภัยและความน่าเชื่อถือ หัวจับแม่เหล็กไฟฟ้าถาวรควรได้รับการออกแบบให้มีกลไกป้องกันแม่เหล็กไฟฟ้า เพื่อให้แน่ใจว่าแรงดูดของหัวจับจะไม่หายไปในกรณีที่ไฟฟ้าขัดข้องกะทันหัน ป้องกันไม่ให้หัวกัดกระแทกชิ้นงานออกเนื่องจากแรงเฉื่อยและก่อให้เกิดอุบัติเหตุด้านความปลอดภัย ติดตั้งอุปกรณ์จำกัดการชนกันที่ปลายทั้งสองด้านของอุปกรณ์ และติดตั้งอุปกรณ์ไฟฟ้าเพื่อความปลอดภัยในการชนกันระหว่างสองยูนิต รางนำแกน Y และแกน Z ติดตั้งฝาครอบแบบลูกฟูกเพื่อการป้องกัน โดยหลักเพื่อป้องกันความเสียหายต่อรางนำจากแรงภายนอกและการตัด
4. อุปกรณ์กำหนดตำแหน่ง: ออกแบบอุปกรณ์หยุดแบบแมนนวลไว้ที่ด้านข้างของโต๊ะทำงานใกล้กับหัวกัด หลังจากกำหนดตำแหน่งชิ้นงานแล้ว ต้องถอดอุปกรณ์หยุดนี้ออกด้วยตนเองก่อนเริ่มการกัด
5. อุปกรณ์รองรับวัสดุ: มีโครงโต๊ะทำงานเสริมอยู่ด้านหนึ่งของโต๊ะทำงานสำหรับรองรับการโหลดชิ้นส่วนขนาดใหญ่ พื้นผิวด้านบนติดตั้งลูกกลิ้งโพลียูรีเทนเพื่อให้การป้อนที่แม่นยำและง่ายดาย ลดแรงเสียดทานกับชิ้นงาน นอกจากนี้ยังมีพื้นที่ขนาดเล็ก ใช้งานสะดวก และใช้งานง่าย โครงรองรับวัสดุมีขนาด 1200x120x120x6 มม. และติดตั้งลูกกลิ้งสากลที่พื้นผิวด้านบน (ลูกกลิ้ง 3 ลูกต่อโครงรองรับ) กำหนดค่าทั้งหมด 5 ชุดตามความยาวของอุปกรณ์
6. สี: สีรองพื้นเป็นสีกันสนิม และสีทับหน้าเป็นสีเปลือกส้ม สีเป็นสีมาตรฐานของโรงงานของเรา GY09 สีเทาไอซ์ พร้อมการเน้นสีแดงและเหลืองในบริเวณที่ได้รับการป้องกัน สวยงาม
7. เครื่องมือตัดและหัวตัด: จากสภาพการเครื่องจักรของลูกค้าที่เป็นแผ่นเหล็กกล้ากำลังสูง Q460 C จึงใช้หัวตัดกำลังสูง 75° ขนาด Φ125--160 เพื่อลดพื้นที่สัมผัสการตัด ลดอุณหภูมิการตัดและการสึกหรอของเม็ดมีด สามารถใช้เม็ดคาร์ไบด์ซีรีส์ YT/YW ได้
