การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ความยาวการกัดที่มีประสิทธิภาพ: | 300มม | ความหนาของแผ่นกลึง: | 5-300มม |
|---|---|---|---|
| ความกว้างของแผ่นเครื่องจักร: | มากกว่า 100มม. | มุมกัด: | 0-85、 -45-0° |
| ความเร็วการเคลื่อนที่ที่รวดเร็ว: | 2500 มม./นาที | ความเร็วในการกัด: | 100-1500มม./นาที |
| จังหวะการกัดแนวนอนสูงสุด: | ≥300มม | จังหวะการกัดแนวตั้งสูงสุด: | ≥500มม |
| เน้น: | เครื่องกัด Beamless,เครื่องกัดความยาว 3000 มม.,เครื่องกัดหัวกำลังสองไดรฟ์คู่ |
||

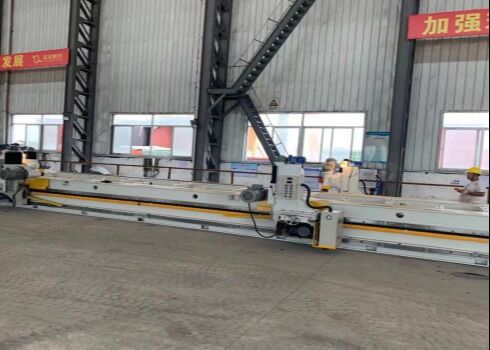

3000mm ความยาว Milling Beamless Dual-Drive Dual-Power Head Milling Machine รุ่น XB-3
ภาพรวม:
เครื่องบด XB วงศ์ที่ไม่มีกระบอกแรงดัน เป็นอุปกรณ์บดที่ทันสมัยและมีประสิทธิภาพใหม่ที่พัฒนาและผลิตโดยอิสระโดยบริษัทของเราและเป็นสินค้าเดียวที่ได้รับสิทธิบัตรรุ่นประโยชน์แห่งชาติ ที่ออกโดยสํานักงานสิทธิบัตรแห่งรัฐ. มันถูกใช้อย่างแพร่หลายในการผลิตอุปกรณ์ในอุตสาหกรรมเช่นภาชนะความดัน, เครื่องปั่น, การสร้างเรือ, การปั้นและเครื่องจักรขนาดใหญ่, โครงสร้างเหล็ก, พลังงาน, และสารเคมี,และเหมาะสําหรับการบดแผ่นเหล็กสแตนเลสพิเศษและวัสดุใหม่และสําหรับการแปรรูปแผ่นก่อนการผสม
การประกอบอุปกรณ์:
อุปกรณ์ส่วนใหญ่ประกอบด้วยส่วนต่อไปนี้: (1) เตียงเครื่อง, (2) โต๊ะทํางาน (มีชัคไฟฟ้าแม่เหล็ก), (3) สายทางนํา, (4) คอลัมน์ยก, (5) หัวแรงบด, (6) รถขนส่งแรง,(7) หัวเครื่องตัดบด, (8) กล่องควบคุมไฟฟ้า, (9) อุปกรณ์หล่อลื่น, (10) อุปกรณ์นํา, (11) อุปกรณ์ป้องกัน, (12) อุปกรณ์ตั้งตําแหน่ง, (13) อุปกรณ์รองรับวัสดุ, (14) สี, (15) หัวเครื่องมือตัด.
รายละเอียด:
| ไม่ |
รายการ |
ค่าปารามิเตอร์ |
หน่วย |
ความเห็น |
| 1 |
ความยาวในการบด |
3000 | mm |
หัวพลังงานคู่ตัดในทิศทางเดียวกันพร้อมกันในการผ่านครั้งเดียว เพื่อบรรลุการตัดที่มีประสิทธิภาพ 3000 มม. |
| 2 |
ความหนาของแผ่นการแปรรูป |
5-300 | mm | |
|
ความกว้างของแผ่นการแปรรูป |
100 | mm |
ความกว้างของแผ่นไม่น้อยกว่า 100 mm |
|
| 3 | มุมการบด |
0-85, -45-0 |
o |
มุมเบวิลด้านหน้า: 0°85 มุมเบวิลหลัง: 0 ∼ 45° |
| 4 |
ความเร็วในการเคลื่อนที่เร็ว |
2500 | mm/min | |
| 5 | ความเร็วในการบด | 100-1500 | mm/min |
ตามวัสดุและความลึกของการตัด |
| 6 | ความยาวสูงสุดของการบดแนวราบ | ≥ 300 มม | ||
| 7 | ความยาวสูงสุดของการบดตั้ง | ≥ 500 มม | ||
| 8 | ความหยาบของพื้นผิวการแปรรูป | Ra3.2-125 |
จากความเร็วในการเดิน |
|
| 9 |
ความเรียบของทางนําที่เตียง |
≤0.40mm/3000 | ข้างเดียว | |
| 11 |
ความเร็วของหัวแรงบด |
960 | r/min | DLT-2 แบบดาวไร้น้ํามัน, ง่ายและเชิงปฏิบัติ |
| 13 |
กว้างของเครื่องตัดบด |
125 | mm |
สากล 160 |
| 14 |
จํานวนชัคแม่เหล็กไฟฟ้าคงที่ (ขนาดชัค 400x220) |
6 | เซต | ผลิตโดยผู้ผลิตมืออาชีพ ไม่ทําในบ้านโดยบริษัทของเรา |
| 15 | พลังการดูดเช็คแม่เหล็กไฟฟ้าถาวร | 3 | T | |
| 16 |
อุปกรณ์หยุดวัสดุมือ |
4 | เซต |
ความเรียบ 0.40mm/30000 |
| 17 |
กรอบรองรับวัสดุหลัก |
5 | เซต | 1.2M/ผิวบนที่มีกลมสากล |
| 18 | ความสูงของโต๊ะทํางานจากพื้น | 900 | mm |
ความสูงของแผ่นติดตั้ง 50 mm |
| 19 |
ความกว้างของโต๊ะทํางาน |
520 | mm | ความกว้างของโต๊ะทํางานแนวตั้ง |
| 20 | ความยาวการจับที่ใช้จริงของเบนจานทํางาน | 3000 | mm |
ความยาวของโต๊ะทํางานทั้งหมด: 5500 มม. |
| 19 |
พลังงานของมอเตอร์อาหาร |
1.5 | KW |
เครื่องแปลงความถี่ของ Schneider Electric |
| 20 |
พลังงานของมอเตอร์บด |
7.5 | KW | ระบบควบคุมความเร็วความถี่ที่เปลี่ยนแปลง เครื่องแปลงความถี่ของชไนเดอร์ อิเล็กทริก |
| 21 |
พลังการยกมอเตอร์ |
0.75 | KW | |
| 22 | พลังงานของมอเตอร์ปั๊มน้ํามันเล็บ | 100 | W | |
| 23 |
ขนาดของอุปกรณ์ |
ความยาว 5500mm × 2700mm (รวมกรอบรองรับ) × ความสูง 2100mm |
||
| 24 | พลังงานไฟฟ้า |
เครื่องระบายอากาศ 3 ขั้นตอน 3 สาย 380VAC (± 15%) 50Hz (± 1Hz) |
||
| 25 |
สภาพแวดล้อม |
-10°C ถึง -45°C ความชื้นสัมพันธ์: 20%-95% |
||
| 26 |
เสียงเสียงเครื่องมือ |
< 85dB ((A) | ||
| 27 | ความสูง | < 1500m | ||
ลักษณะโครงสร้าง:
1หม้อเครื่องถูกสร้างขึ้นจากแผ่นเหล็กคาร์บอนคุณภาพสูง, ด้วยการออกแบบ welded seamless และการจัดวางที่สมเหตุสมผล.และการขนส่งที่สะดวก. นอกจากนี้มันได้รับการรักษาการแก่ตัวโดยทั่วไปเพื่อกําจัดความเครียดภายในอย่างมีประสิทธิภาพการให้พื้นที่มาตรฐานเดียวหลังจากการแปรรูป, รับประกันความเรียบระหว่างการตัดจริง (เมื่อเทียบกับประเภทฐานและการผสมผสานที่แขวน ซึ่งมีพื้นที่มาตรฐานสองพื้นที่, การออกแบบนี้รับประกันความเรียบมากขึ้น)
2. โต๊ะใช้ชั๊กไฟฟ้าแม่เหล็กในการติดตั้งชิ้นงาน, ให้บริการที่สะดวกสบายและพื้นที่การติดตั้งที่กว้างขวางมี 6 ชัคจัดเรียงตามความยาว, ลดระยะทางดูดของโต๊ะได้อย่างมีประสิทธิภาพ
3. สายทางนําที่แข็งครบถ้วน: (การปรับปรุงชั้นนํา) ขนาดสายทางนํา: 40 * 80 * 600 มิลลิเมตร วัสดุ: 40CrMo, เกลือและกระชับเต็มเครื่องปรับปรุงความแข็งความถี่สูงถึงความแข็ง HRC48-50การใช้เครื่องมือในระยะยาวสายทางนําสามารถถอนออกเพื่อซ่อมแซมหรือเปลี่ยนเพื่อคืนความแม่นยําและขยายอายุการใช้งานของอุปกรณ์; ความเรียบไม่เกิน 0.40mm/3000mm
4. คอลัมน์ยก: คอลัมน์ถูกพับกับสไลด์. สไลด์ทําจากเหล็กอัดความแข็งแรงสูง (HT-250) ลงเติมและต่อมาแปรรูป,ขณะที่คอลัมน์สามารถเคลื่อนย้ายไปข้างหน้าและข้างหลังตั้งตรงกับเตียง เครื่องสกรูเลื่อนยกบนคอลัมน์ถูกขับเคลื่อนโดยมอเตอร์และเครื่องลดเพื่อให้เกิดการยกและลดไฟฟ้าหรือยกด้วยมือ. สวิทช์ขั้นต่ําถูกติดตั้งอยู่ทั้งด้านบนและด้านล่างของคอลัมน์ยกเพื่อให้แน่ใจว่าหัวแรงไม่ได้เกินระยะการเดินทางของมันเนื่องจากการละเลยของผู้ประกอบการระหว่างการยกเพื่อป้องกันอุบัติเหตุ.
5หัวแรงบดใช้หัวบดที่มีคุณภาพสูง, ทําเองที่ออกแบบโดยเฉพาะสําหรับเครื่องบดขอบ (ผลิตภัณฑ์ที่มั่นคงที่ออกแบบและผลิตโดยอิสระโดยบริษัท)หัวพลังงานการบดติดตั้งบนสไลด์การยกบนด้านซ้ายของเสาและสามารถไฟฟ้ายกและลดด้วยสกรูสไลด์เสาสําหรับการปรับละเอียด, การปรับด้วยมือจําเป็นต้องให้แน่ใจว่าความปลอดภัยและความแม่นยําระหว่างการตั้งเครื่องมือชาft เครื่องยนต์หนอนบนสไลด์สามารถโน้มลงในมุมที่สอดคล้องกับระนาบราบ, ทําให้สามารถแปรรูปหน้าด้านหน้า (0-85 °) และหน้าด้านล่าง (0-45 °) หน้าปลายหรือเบลความเร็วอาหารการบดสามารถปรับในเวลาใด ๆ เพื่อตอบสนองความต้องการของการบดในความเร็วใด ๆ และการกลับเร็วมันยังมีฟังก์ชันการบด reciprocating
6. รถขนส่งพลังงานมีการออกแบบที่ไม่มาตรฐานและใหญ่ขึ้น และเป็นหน่วยที่ออกแบบเป็นส่วนตัว เกียร์และเครื่องลดกําลังถูกติดตั้งบนสไลด์ใหญ่ โดยเกียร์ติดต่อกับรากรถเลนนําเสียงเสียงต่ํา, เครื่องลดมอเตอร์แรงแรงแรงสูงที่มีหมุนสับสับคู่ที่แข็งกระชับเครื่องโดยผ่านมอเตอร์ความถี่แปรสามารถควบคุมความเร็วของกลไกการเคลื่อนที่ได้อย่างไม่ขั้น. ความเร็วในการเดินทางและการบดรายละเอียดถูกแสดงบนจอดิจิตอลบนแผ่นควบคุมของเครื่องบด. มันสะดวก, รวดเร็วและมีประสิทธิภาพสูงเครื่องนี้มีรถขนส่งพลังงานอิสระสอง, สามารถควบคุมได้เป็นอิสระหรือร่วมกัน อุปกรณ์ป้องกันความชนกันความปลอดภัยถูกติดตั้งระหว่างรถขนของสอง
7หัวเครื่องตัดบด: หัวเครื่องตัดบดของเครื่องมือนี้ใช้หัวเครื่องตัดบดที่มีคุณภาพสูงที่ผลิตในประเทศ โดยเฉพาะเครื่องบดที่ตรงกับมาตรฐานแห่งชาติจากความต้องการการแปรรูปของลูกค้าสําหรับแผ่นเหล็กความแข็งแรงสูง Q345D, หัวตัดความแข็งแรงสูง Φ125-160 75 ° ใช้ในการลดพื้นที่สัมผัสการตัด, อุณหภูมิการตัดต่ํากว่า, และลดการสกัดเครื่องมือ.
8กล่องควบคุมไฟฟ้า: มีกล่องควบคุมไฟฟ้าสองชุด ชุดหนึ่งติดตั้งบนคอลัมน์ด้านขวาด้านขวาของเตียงเครื่อง, โดยหลักการควบคุมการจําหน่ายพลังงานทั้งหมดชุดอื่น ๆ ของกล่องควบคุมไฟฟ้าถูกติดตั้งโดยคงที่บนรถแรง. แผนควบคุมไฟฟ้าถูกติดตั้งบนเสา, ใกล้พื้นผิวการทํางาน. การกดปุ่มที่ต้องการทําให้การทํางานของเครื่องสําหรับการบดปกติความเร็วการเดินทางและความเร็วหัวพลังงานถูกแสดงออกเป็นดิจิตอลบนแผ่นควบคุม.
