การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดแผ่น: | 1500x800มม | ความหนาของแผ่น: | 5~25มม |
|---|---|---|---|
| กำลังต่อย: | 1,000/1200kN | กำลังทำเครื่องหมาย: | 800/1000kN |
| ซีเอ็นซี หรือไม่: | ซีเอ็นซี | สถานีตาย: | 4 |
| เน้น: | เครื่องเจาะแผ่น CNC ทํารู,เครื่องเจาะแผ่น CNC การทํารู,เครื่องเจาะแผ่น CNC หนัก |
||

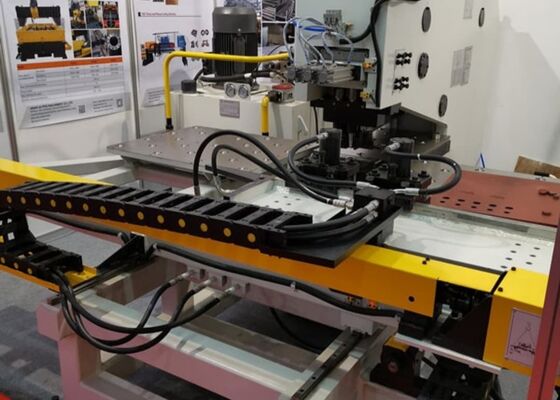

เครื่องเจาะแผ่นหนัก BNCZ100 เครื่องเจาะแผ่น CNC บริษัทผลิตเหล็ก
สาขาอุตสาหกรรมที่ใช้:
เครื่อง CNC ที่เชี่ยวชาญสูงที่ออกแบบมาเพื่อการเจาะและการติดป้ายแผ่นเหล็กในอุตสาหกรรมหอคอยเหล็กมันยังถูกนําไปใช้สําหรับประกอบการเจาะและตราที่คล้ายกันในสาขาอื่น ๆ ที่หลากหลาย.
ส่วนประกอบหลัก:
เครื่องนี้ประกอบด้วยหน่วยหลัก, เตียงทํางาน, ระบบ clamping ไฮดรอลิก, โมดูลเจาะ, โมดูลเจาะ, หน่วยพลังงานไฮดรอลิก, แผนควบคุมไฟฟ้า, และระบบการปรับน้ํามันอัตโนมัติ
รายละเอียด:
| รุ่น | BNCZ100 | |
| ขนาดสูงสุดของชิ้นงาน (mm) | 1500*800 | |
| กว้างขวางการเจาะสูงสุด (mm) | Φ26 | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ50 | |
| เครื่องบดกระบวนการเจาะ | / | |
| ความหนาของแผ่น (mm) | การตี | 5รางวัล25 (Q235) |
| การเจาะ | 40 | |
| พลังกระแทก (kN) | 1000/1200 | |
| พลังการตรา (kN) | 800/1200 | |
| ระยะทาง ระหว่างรูและขอบแผ่น (มม.) | การตี | 25 |
| การเจาะ | ขึ้นอยู่กับเส้นผ่าตัดรู | |
| ขนาดตัวอักษร ((mm) | 14*10*19 | |
| Qty. ของลักษณะ | 12 | |
| สถานที่ตัด | 4 | |
| ความเร็วในการให้อาหารในการเจาะ (mm/min) | 25 ~ 280 | |
| ความยาวของสปินด์เจาะ ((มม) | 180 | |
| ความเร็วหมุนของสปินด์เจาะ ((r/นาที) | 120 ~ 560 | |
| โปรแกรมโหมด | โปรแกรมคําสั่ง โปรแกรมการวาดภาพหรือการวางแผน Auto CAD | |
| ขนาดรวม L*W*H (m) | 3.2*3*26 | |
ลักษณะสินค้า:
1กรอบเครื่องถูกสร้างขึ้นโดยใช้การปั่นแผ่นชนิด C, รับประกันความแข็งแรงอย่างพิเศษในขณะที่ให้พื้นที่ทํางานกว้างขวางมันพร้อมกับ 3 สถานีเจาะ 2 สถานที่เจาะและ 1 สถานที่เจาะด้วยการสลับอัตโนมัติ. ระบบ clamping เป็นการปรับปรุง, สามารถติดตั้งชิ้นงานที่หลากหลาย, และมีบล็อกอ้างอิงสําหรับการปรับตรงอย่างแม่นยํา.ชิ้นงานได้รับการสนับสนุนโดย โต๊ะทํางานลูกกลองแกน X และ Y ถูกขับเคลื่อนโดย servo มอเตอร์และระบบลูกกลม-สกรู, ด้วยการตอบสนองตําแหน่งที่ติดตามโดย PLC, ทําให้สามารถควบคุมกระบวนการการเจาะด้วยระบบอัตโนมัติ. ผู้ประกอบการสามารถใส่โปรแกรมชิ้นงาน, ซึ่งสามารถเก็บและใช้ใหม่สําหรับการปฏิบัติงานในอนาคต.
2. เครื่องมีเทคโนโลยี CNC และการให้อาหารโดยเครื่องยนต์ servo, รับประกันประสิทธิภาพที่ดีขึ้นในขณะที่รักษาความแม่นยําที่คงที่สําหรับชิ้นงาน
3องค์ประกอบการทํางานหลักถูกออกแบบด้วยการสร้างแบบโมดูล ทําให้การบํารุงรักษาและซ่อมแซมง่าย
4มันสามารถดําเนินการทั้งการเจาะและการตราบนแผ่นเหล็กเดียว
5. ระบบนี้ให้โปรแกรมที่เข้าใจง่าย, รองรับไฟล์ CAD และบูรณาการได้อย่างต่อเนื่องกับโปรแกรมที่ผลิตโดยโปรแกรม lofting. มันมีความสอดคล้องอย่างเต็มที่กับไฟล์โปรแกรม lofting TEKLA,รวมทั้งรูปแบบ NC1.
6อุปกรณ์มีระบบการตรวจสอบความผิดพลาดที่ซึมรวม
7แกน X และ Y ถูกขับเคลื่อนโดยเครื่องยนต์ servo, สกรูลูกกลม, และแนวทางนํา, รับประกันความแม่นยําที่พิเศษ.
8โครงสร้างหลักถูกสร้างขึ้นจากกรอบแผ่นเหล็ก welded รูปแบบ C, ให้ความแข็งแรงที่โดดเด่นและพื้นที่ปฏิบัติการกว้างขวาง
9เครื่องมี 3 สถานที่ทํางาน รวมถึง 1 สถานที่เครื่องหมายพิเศษที่มีฟังก์ชันเปลี่ยนสถานที่อัตโนมัติ
10. ระบบ clamping ได้ถูกออกแบบเพื่อรองรับชิ้นงานของความหนาที่แตกต่างกัน. บล็อคศูนย์อ้างอิงถูกใช้เพื่อรองรับชิ้นงานบนโต๊ะทํางานที่บรรจุลูกบอล
11.แกน X และ Y ถูกขับเคลื่อนโดย servo มอเตอร์, สกรูลูกกลม, และแนวทางนําความแม่นยําสูง, จัดโดยระบบ CNC สองแกนเพื่อให้แน่ใจว่าการควบคุมที่แม่นยําของตําแหน่งการเจาะ
12กระบวนการทํางานการประมวลผลทั้งหมดเป็นอัตโนมัติอย่างสมบูรณ์แบบ โดยที่ต้องการให้ผู้ประกอบการ เพียงแค่ใส่การวาดชิ้นงานในคอมพิวเตอร์
รายละเอียดเครื่อง:
ระบบงานโลหะพิเศษนี้ถูกออกแบบมาเพื่อดําเนินการเจาะ ตราและเจาะบนแผ่นเหล็กที่ใช้ในอุตสาหกรรมการผลิตหอเหล็กมันรับประกันความแม่นยําในการแปรรูปภายนอกภาคหินหอคอย อุปกรณ์ที่มีความยืดหยุ่นนี้และความสามารถในการทําเครื่องหมายสําหรับแผ่นโลหะในอุตสาหกรรมที่หลากหลาย. มันยังคงได้รับการทํางานผ่านที่สูงและการแปรรูปแม่นยําสําหรับชิ้นงานโลหะที่หลากหลายโดยเพิ่มประสิทธิภาพการทํางานและปรับปรุงคุณภาพของผลิตภัณฑ์ในแอพลิเคชั่นอุตสาหกรรมมากมาย.
