การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดแผ่น: | 1500x800มม | ความหนาของแผ่น: | 5~25มม |
|---|---|---|---|
| กำลังต่อย: | 1,000/1200kN | กำลังทำเครื่องหมาย: | 800/1000kN |
| ซีเอ็นซี หรือไม่: | ซีเอ็นซี | สถานีตาย: | 4 |

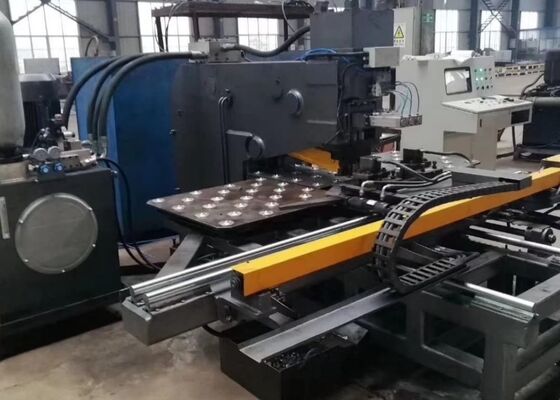

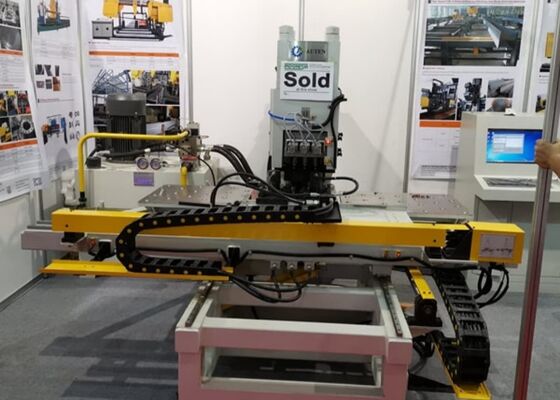

การผลิตโครงสร้างเหล็ก เครื่องเจาะที่ควบคุมโดย PLC การผลิตหอระบายไฟ
สาขาอุตสาหกรรมที่ใช้:
เครื่อง CNC ที่เชี่ยวชาญที่ออกแบบมาเพื่อเจาะและตราแผ่นเหล็กในภาคหินหินหินหินหินหินหินหินหินหินหินหินหิน
ส่วนประกอบหลัก:

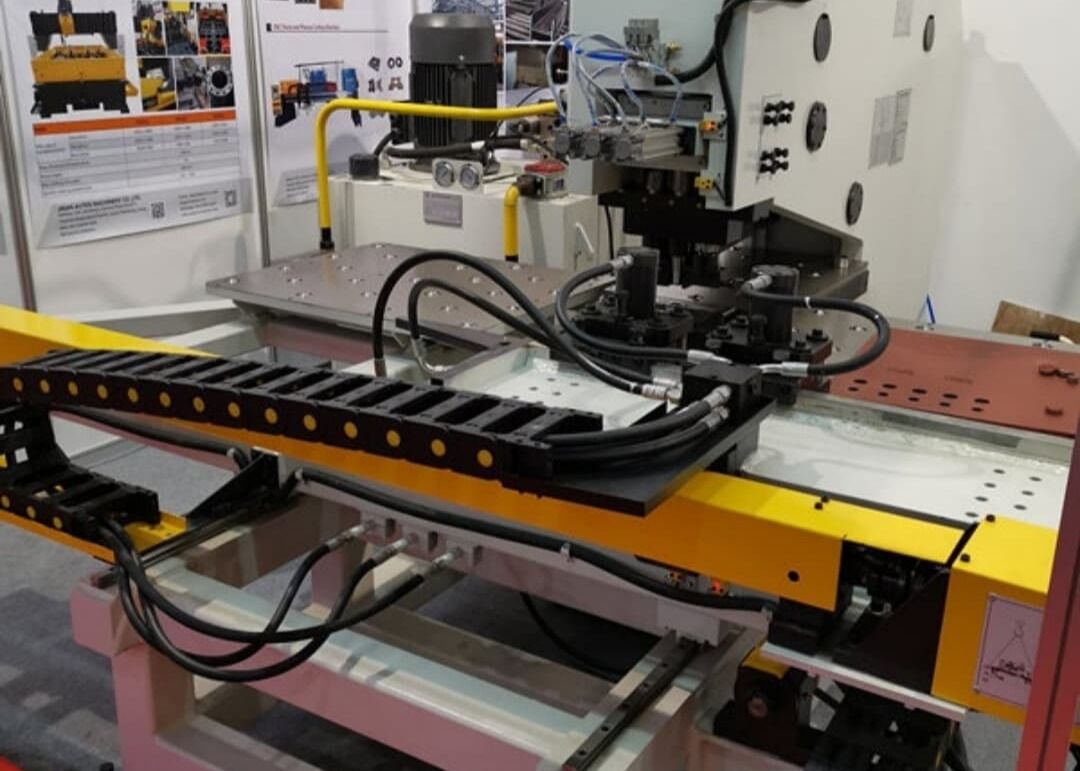

เครื่องนี้ประกอบด้วยหน่วยหลัก, โต๊ะทํางาน, แคลมป์ไฮดรอลิก, โมดูลเจาะ, โมดูลเจาะ, หน่วยพลังงานไฮดรอลิก, ตู้ควบคุมไฟฟ้า, และระบบการเลื่อนอัตโนมัติ
รายละเอียด:
| รุ่น | BNCZ100 | |
| ขนาดสูงสุดของชิ้นงาน (mm) | 1500*800 | |
| กว้างขวางการเจาะสูงสุด (mm) | Φ26 | |
| กว้างขวางการเจาะสูงสุด (มม) | Φ50 | |
| เครื่องบดกระบวนการเจาะ | / | |
| ความหนาของแผ่น (mm) | การตี | 5รางวัล25 (Q235) |
| การเจาะ | 40 | |
| พลังกระแทก (kN) | 1000/1200 | |
| พลังการตรา (kN) | 800/1200 | |
| ระยะทาง ระหว่างรูและขอบแผ่น (มม.) | การตี | 25 |
| การเจาะ | ขึ้นอยู่กับเส้นผ่าตัดรู | |
| ขนาดตัวอักษร ((mm) | 14*10*19 | |
| Qty. ของลักษณะ | 12 | |
| สถานที่ตัด | 4 | |
| ความเร็วในการให้อาหารในการเจาะ (mm/min) | 25 ~ 280 | |
| ความยาวของสปินด์เจาะ ((มม) | 180 | |
| ความเร็วหมุนของสปินด์เจาะ ((r/นาที) | 120 ~ 560 | |
| โปรแกรมโหมด | โปรแกรมคําสั่ง โปรแกรมการวาดภาพหรือการวางแผน Auto CAD | |
| ขนาดรวม L*W*H (m) | 3.2*3*26 | |
ลักษณะสินค้า:
1.กรอบเครื่องถูกสร้างขึ้นโดยใช้การปั่นแผ่นประเภท C, รับประกันความแข็งแรงสูงและพื้นที่ทํางานที่กว้างขวางเครื่องปรับปรุงความร้อนระบบการจับสามารถปรับปรุงได้กับชิ้นงานต่างๆ โดยมีบล็อกมาตรฐาน และชิ้นงานถูกรองรับโดยโต๊ะทํางานลูกกลองแกน X และ Y ถูกควบคุมโดย servo มอเตอร์และการขับเคลื่อนลูกกลม-สกรู, ด้วยการติดตามตําแหน่งที่บริหารโดย PLC, ทําให้สามารถควบคุมกระบวนการการเจาะโดยอัตโนมัติ. ผู้ใช้สามารถใส่โปรแกรมชิ้นงาน, ซึ่งสามารถนําไปใช้อีกครั้งสําหรับการดําเนินงานต่อมา.
2. รวมเทคโนโลยี CNC และการให้อาหาร servo มอเตอร์, รับประกันประสิทธิภาพสูงและความแม่นยําของชิ้นงานที่สม่ําเสมอ
3ส่วนประกอบการทํางานสําคัญใช้การประกอบแบบโมดูล เพื่ออํานวยความสะดวกในการบํารุงรักษาและซ่อมแซม
4สามารถทําการเจาะและตราบนแผ่นเดียว
5. โปรแกรมที่เป็นมิตรกับผู้ใช้งานที่รองรับการวาดภาพ CAD และบูรณาการกับโปรแกรมที่ผลิตโดยโปรแกรมล็อฟติ้ง. มันเข้ากันได้กับไฟล์โปรแกรมล็อฟติ้ง TEKLA เช่นรูปแบบ NC1
6อุปกรณ์พร้อมกับระบบตรวจสอบความผิดพลาดด้วยตัวเอง
7แกน X และ Y ถูกขับเคลื่อนโดยมอเตอร์ servo, สกรูลูกกลม, และแนวทางนํา, รับประกันความแม่นยําที่เพิ่มขึ้น
8.ส่วนใหญ่ของร่างกายมีโครงสร้างแผ่นเหล็ก welded รูปแบบ C, ให้ความแข็งแรงเหนือกว่าและพื้นที่การทํางานที่กว้างใหญ่
9เครื่องมี 3 จุดทํางาน (รวมถึง 1 จุดการตี) พร้อมกับการเปลี่ยนสถานีอัตโนมัติ
10. ระบบ clamping ได้ถูกออกแบบเพื่อรองรับชิ้นงานของความหนาที่แตกต่างกัน.
11.แกน X และ Y ถูกขับเคลื่อนโดยเครื่องยนต์ servo, สกรูลูกกลม, และการนําเส้นแม่นยํา, ขับโดยระบบ CNC สองแกนเพื่อควบคุมตําแหน่งการเจาะอย่างแม่นยํา
12กระบวนการทํางานการแปรรูปทั้งหมดเป็นอัตโนมัติอย่างสมบูรณ์แบบ โดยที่ต้องการให้ผู้ประกอบการเพียงแค่ input การวาดชิ้นงานในคอมพิวเตอร์
รายละเอียดเครื่อง:
ระบบการแปรรูปโลหะมืออาชีพนี้ถูกออกแบบมาเพื่อดําเนินการเจาะ, การตรา, และการเจาะบนแผ่นเหล็กสําหรับภาคการผลิตหอเหล็กมันให้ความแม่นยําในการแปรรูปสูงสุดภายนอกอุตสาหกรรมหินหินหุ้นส่วนสูงนี้ยังมีอุปกรณ์การเจาะที่น่าเชื่อถือ การเจาะและฟังก์ชันการตราสําหรับแผ่นโลหะในสาขาอุตสาหกรรมที่กว้างขวางมันรักษาความแม่นยําในการทํางานที่คงที่และการแปรรูปความแม่นยําสําหรับทุกประเภทของชิ้นงานโลหะโดยทําให้ประสิทธิภาพของกระบวนการทํางานและการเพิ่มคุณภาพของผลิตภัณฑ์ผ่านการใช้งานอุตสาหกรรมที่หลากหลาย.
