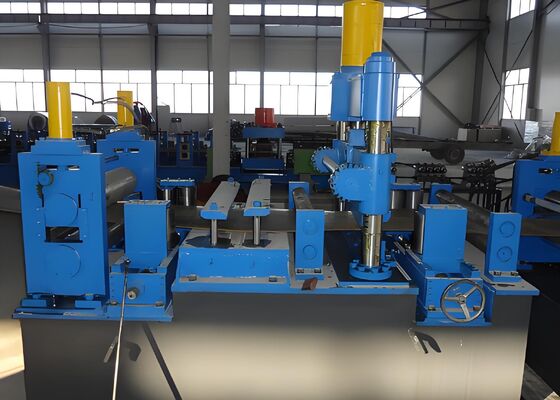

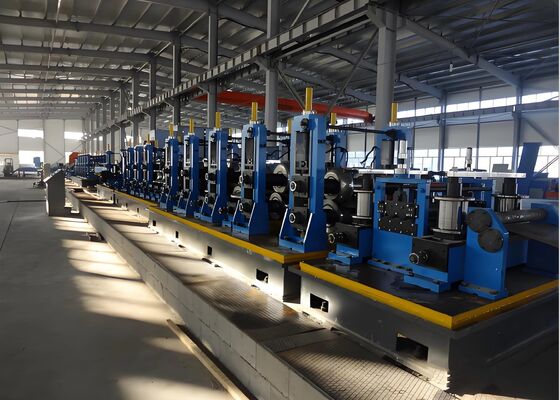

เครื่องจักรขึ้นรูปท่อ CNC สำหรับเหล็ก Q235 Q345 สายการผลิต 10 MPa

Q235 Q345 การแปรรูปวัสดุท่อเหล็ก CNC เครื่องปั้นม้วนสาย 10 MPa ความดัน

ระยะการประมวลผล:

ระยะการผลิตท่อกลม: φ60-φ165mm
ระยะการผลิตท่อสี่เหลี่ยม: 50×50-125×125mm
ระยะการผลิตท่อสี่เหลี่ยม: 40×60-150×100mm
ความหนาของผนัง: 2.0-6.0mm (ท่อกลม), 2.0-5.5mm (ท่อสี่เหลี่ยม)

ภาพรวมสินค้า:

สายนี้ถูกออกแบบเป็นหลักสําหรับการผลิตท่อเหล็กที่เชื่อมด้วยไฟฟ้าที่มีกว้างตั้งแต่ 60 ถึง 165 มม และความหนาของผนัง 2.0 ถึง 6.0 มม.และท่อทรงพิเศษในช่วงท่อกลมโดยการเพิ่มอุปกรณ์ที่จําเป็นแล้ว สามารถผลิตท่อ API 5L ได้สายการผลิตนี้ถูกออกแบบและผลิตโดยการบูรณาการอุปกรณ์ที่คล้ายกันจากทั้งแหล่งในประเทศและต่างประเทศโดยพิจารณาสถานการณ์ในประเทศของฉัน และผ่านการนวัตกรรมที่กล้าหาญและการปรึกษากับผู้ใช้อย่างกว้างขวาง

ระดับการผลิตท่อเหล็ก

กระบวนการผลิต:

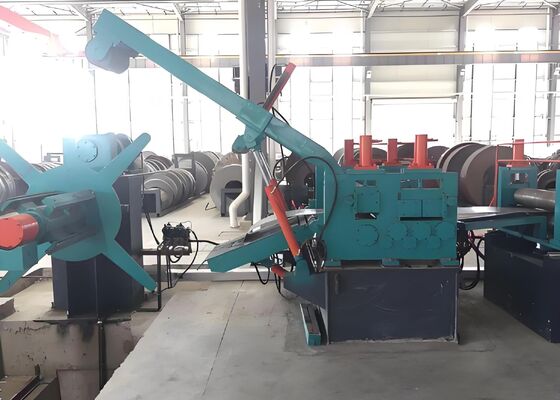

การปลด → การขัดตรง, การแนบและการปรับระดับ → การตัดและการปั่นท้าย → การลุ้น → การปั้น, การปั่นความถี่สูง, การกําจัด Burr ภายนอก, การเต็มซีนกออนไลน์, การเย็น, การปรับขนาดการขัดตรงแบบหยาบคาย → การปรับความยาวของหม้อเจาะบิน → การตรวจสอบและการรวบรวม → การบรรจุ

อัตราการทํางานของอุปกรณ์:

1ระบบไฟฟ้า:

ระบบควบคุมไฟฟ้าประกอบด้วยสองส่วน: หน่วยควบคุมและหน่วยติดตามคอมพิวเตอร์ ซึ่งทั้งสองทํางานเป็นอิสระ
รูปแบบการทํางานประกอบด้วยมือและอัตโนมัติ

1) ฟังก์ชันการควบคุมพื้นฐานของเครื่องทดสอบแรงดันไฮดรอลิก:

การรวบรวมและจัดการข้อมูลการผลิต
ผลการทดสอบความดันไฮดรอลิก จะบันทึกในรูปแบบทั้งแบบไร้กระดาษและแบบกระดาษความดันการทดสอบของเครื่องทดสอบความดันไฮดรอลิกถูกติดตามในเวลาจริงผ่านโปรแกรมติดตามเครื่องทดสอบความดันไฮดรอลิก. ปารามิเตอร์ เช่น ความดันตั้ง, เวลาถือ, ค่าลดก่อน, จํานวนท่อ, รายละเอียดท่อ, วัสดุท่อ, ผู้ประกอบการ, มาตรฐานการดําเนินการ, ความยาวท่อ, ทีมทดสอบและข้อสรุปการทดสอบสามารถ input.
ค่าความดันไฮดรอลิกปัจจุบันถูกบันทึกโดยอัตโนมัติ ระหว่างภาวะเพิ่มความดันและการเก็บความดัน การแสดงเส้นโค้งความดัน
หลังจากการทดสอบ, ข้อมูลสามารถถูกบันทึก, และข้อมูลการทดสอบรายละเอียด, เช่นเวลาความดัน, สามารถดูและพิมพ์.
ฟังก์ชันการสอบถามบันทึกรวมถึงการสอบถามข้อมูลปัจจุบันและประวัติศาสตร์ และรองรับการสอบถามในท้องถิ่นและทางไกล การสํารองและการพิมพ์
ฟังก์ชันสํารองข้อมูลสามารถสํารองข้อมูลการทดสอบล่าสุดหรือรายเดือน ตามที่ผู้ผลิตต้องการ

2) การเลือกโหมดการทํางานของอุปกรณ์:
มี 3 รูปแบบการทํางานให้เลือก ได้แก่ การควบคุมการทํางานด้วยมือ การควบคุมการทํางานด้วยครึ่งอัตโนมัติ และการควบคุมการทํางานด้วยอัตโนมัติ การควบคุมการทํางานแบบ Start/Stop และ Emergency Stop
มันมีระบบควบคุมการเริ่มต้น/หยุดปกติ และระบบควบคุมการหยุดฉุกเฉินในสถานการณ์ฉุกเฉินตัวชี้วัดการเข้าและการออกของ PLC ยังคงเปิดการอํานวยความสะดวกในการสอบถามข้อมูลความผิดพลาดและการวินิจฉัย

3) การติดตามคอมพิวเตอร์:
โดยพิจารณาจากความต้องการการผลิตและการควบคุม มันให้บริการและติดตามกระบวนการการผลิตทั้งหมดที่เข้าใจและเชื่อถือได้ โดยหน้าที่หลักของมันคือดังนี้
มันมีความสามารถในการตั้ง, เก็บ, อัพโหลด, และดาวน์โหลด ปริมาตรกระบวนการผลิตและปริมาตรการทํางานของอุปกรณ์
มันให้การแสดงภาพแบบไดนามิกของสถานะการทํางานของอุปกรณ์ทั่วไปและท้องถิ่นของระบบควบคุม
มันสร้างรายงานการผลิต, เก็บและพิมพ์รายงานผลิตโดยอัตโนมัติ
มันแสดง,บันทึก และพิมพ์สัญญาณความผิดพลาดและสัญญาณเตือนระบบ

4) อุปกรณ์ไฟฟ้า
ตู้ควบคุม ตู้ควบคุม PLC คอนโซลปฏิบัติการ (1 หน่วย)
ส่วนประกอบการตรวจจับ (1 ชุด)
PLC ใช้ชุดผลิตภัณฑ์ที่พัฒนา
หน้าจอสัมผัสบนคอนโซลการทํางานใช้จอสี
ส่วนประกอบไฟฟ้าความดันต่ํา ใช้แบรนด์ในประเทศที่รู้จักกันดี

2ระบบไฮดรอลิก - 1 ชุด

ฟังก์ชัน: ควบคุมการทํางานของส่วนประกอบไฮดรอลิกทั้งหมดในหน่วยทั้งหมด
องค์ประกอบ: ประกอบด้วยสถานีไฮดรอลิกอิสระ, สถานีวาล์วหลายแห่ง, และท่อไฮดรอลิก

A. สถานีไฮดรอลิกประกอบด้วยถังน้ํามัน, ปั๊มหลัก, และวาล์วไฮดรอลิก

B. สถานีแวลล์ประกอบด้วยบล็อกแวลล์แต่ละชิ้น บล็อกแวลล์แต่ละชิ้นประกอบด้วย แวลล์ย้อนหลัง, แวลล์ความดัน, แวลล์ดัน, แวลล์บล็อก, แวลล์ลูกกลอง, ตู้เก็บน้ํามันกล่องเชื่อมไฟฟ้า, และท่อบนบล็อกแวน, การควบคุมการทํางานของ actuators ไฮดรอลิกบนแต่ละหน่วย.

C.ท่อไฮดรอลิกประกอบด้วยท่อเหล็กไร้รอย, เครื่องจับท่อ, จับท่อ, และหลอดแรงดันสูงความดันระบบถูกตั้งค่าตามความต้องการภูมิภาคและการใช้งาน และตั้งอยู่ใกล้ๆ.
ถังสถานีไฮดรอลิก อุปกรณ์พร้อมกับระบบเย็นน้ํามันไฮดรอลิกภายนอก และช่องเก็บน้ํามันตั้งอยู่บนพื้นผิวบนของถัง
ระบบมีอุปกรณ์รักษาความปลอดภัยเพื่อป้องกันความอ้วนและแรงกระแทกทางไฮดรอลิก
โครงสร้างระบบเรียบง่ายและเชิงปฏิบัติการ เครื่องขับเคลื่อนมีความมั่นคงและยืดหยุ่น และการปรับและบํารุงรักษาง่าย
การวางแผนและการติดตั้งส่วนประกอบของไฮดรอลิก (อุปกรณ์) เป็นที่ปลอดภัยและน่าเชื่อถือ และสอดคล้องกับมาตรฐานความปลอดภัยและคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
เครื่องกรองน้ํามันถูกติดตั้งในระบบ และความแม่นยําของการกรองตอบสนองความต้องการขององค์ประกอบของระบบ
เครื่องเย็นถูกติดตั้งในระบบเพื่อให้การทํางานต่อเนื่องในอุณหภูมิแวดล้อม, โดยอุณหภูมิน้ํามันและตัวชี้วัด viscosity ไม่เกินค่าที่กําหนดไว้
การจัดวางท่อเรียบร้อย ปลอดภัย และตรงกับความต้องการ ทําให้ง่ายต่อการแยกเครื่องจักรให้หมด การบํารุงรักษาและการเปลี่ยน
