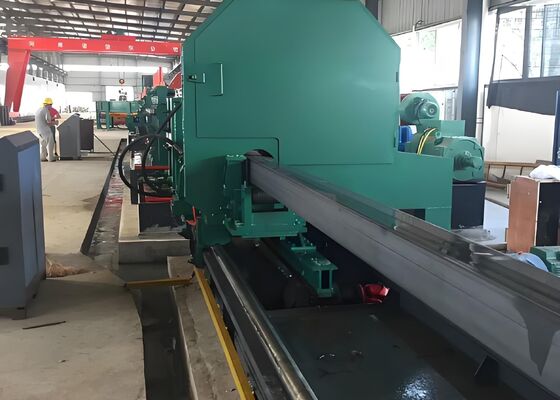

เครื่องปั้นม้วนสําหรับผลิตท่อเหล็กกลมที่มีความหนาของผนังจาก 2m ถึง 6m

เครื่องปั้นม้วนสําหรับผลิตท่อเหล็กกลมที่มีความหนาของผนังจาก 2m ถึง 6m

ระยะการประมวลผล:

ระยะการผลิตท่อกลม: φ60-φ165mm
ระยะการผลิตท่อสี่เหลี่ยม: 50×50-125×125mm
ระยะการผลิตท่อสี่เหลี่ยม: 40×60-150×100mm
ความหนาของผนัง: 2.0-6.0mm (ท่อกลม), 2.0-5.5mm (ท่อสี่เหลี่ยม)

ภาพรวมสินค้า:

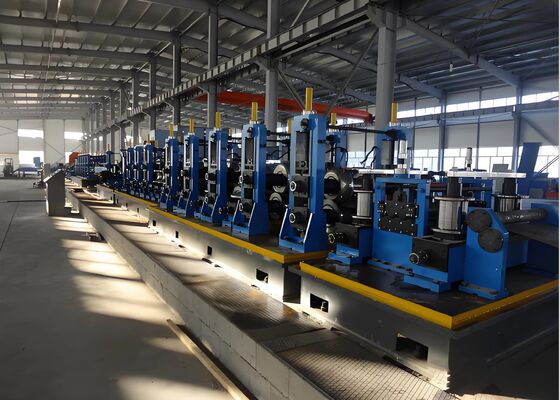

สายนี้ถูกออกแบบเป็นหลักสําหรับการผลิตท่อเหล็กที่เชื่อมด้วยไฟฟ้าที่มีกว้างตั้งแต่ 60 ถึง 165 มม และความหนาของผนัง 2.0 ถึง 6.0 มม.และท่อทรงพิเศษในช่วงท่อกลมโดยการเพิ่มอุปกรณ์ที่จําเป็นแล้ว สามารถผลิตท่อ API 5L ได้สายการผลิตนี้ถูกออกแบบและผลิตโดยการบูรณาการอุปกรณ์ที่คล้ายกันจากทั้งแหล่งในประเทศและต่างประเทศโดยพิจารณาสถานการณ์ในประเทศของฉัน และผ่านการนวัตกรรมที่กล้าหาญและการปรึกษากับผู้ใช้อย่างกว้างขวาง

ระดับการผลิตท่อเหล็ก

กระบวนการผลิต:

การปลด → การขัดตรง, การแนบและการปรับระดับ → การตัดและการปั่นท้าย → การลุ้น → การปั้น, การปั่นความถี่สูง, การกําจัด Burr ภายนอก, การเต็มซีนกออนไลน์, การเย็น, การปรับขนาดการขัดตรงแบบหยาบคาย → การปรับความยาวของหม้อเจาะบิน → การตรวจสอบและการรวบรวม → การบรรจุ

อัตราการทํางานของอุปกรณ์:

เครื่องพิมพ์ไฮดรอลิกนี้มี 4 ขั้นตอนหลัก คือ การล้างผนังภายใน เครื่องขนส่งโซ่ เครื่องทดสอบความดัน เครื่องระบายน้ํา ระบบไฮดรอลิก และระบบไฟฟ้า

1) ระบบระบายน้ํา: รวมถึงฟังก์ชันการจัดสรรและการระบายน้ํา.อุปกรณ์อาหารให้ปริมาณของท่อจากแพลตฟอร์มการบรรทุกไปยังสถานีการจัดสรรเพื่อการจัดสรรปั๊มหลุดศูนย์กลางแรงดันต่ํา ดึงน้ําอัดจากอุตสาหกรรม, ซึ่งเชื่อมต่อกับหัวล้างผ่านซับหลายน้ํานี้จะกําจัดสิ่งสกปรกจากท่อ ก่อนการทดสอบความดันเริ่มต้นป้องกันสิ่งสกปรกที่เหลือจากความเสียหายของปริมณฑลบนอุปกรณ์.

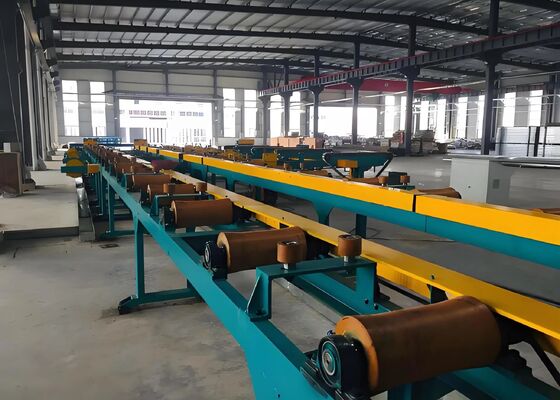

2) กลไกขนส่งโซ่: พิจารณาความยาวที่หลากหลายในการตัดต่อความยาวสําหรับท่อเหล็กที่ได้รับการทดสอบความดัน โครงสร้างขนส่งโซ่มีโครงสร้างดังต่อไปนี้:อุปกรณ์โซ่เตียงประกอบด้วยสองชุดของโซ่เตียงที่ขับเคลื่อนเป็นอิสระ. ชุดหนึ่งถูกติดตั้งไว้กับฐานด้วยที่นั่งคงที่ เพื่อรักษาความไม่เคลื่อนไหวของมันระบบการสนับสนุนถูกติดตั้งบนด้านข้างของโซ่ที่นอนเพื่อป้องกันท่อเหล็กขนาดเล็กจากบิดเมื่อวางบนโซ่.ชุดอื่น ๆ ของโซ่เตียงถูกติดตั้งไว้ที่เก้าอี้เคลื่อนไหว (มีกลไกการสนับสนุนติดตั้งอยู่ด้านข้าง) และเคลื่อนย้ายไปยังตําแหน่งที่สอดคล้องกับการใช้ท่อเหล็กที่มีความยาวตัดที่แตกต่างกันรับประกันการส่งท่อเหล็กที่ตัดตามความยาวที่แตกต่างกันไปสู่ศูนย์ทดสอบความดันอย่างเรียบร้อยโครงสร้างนี้อํานวยความสะดวกในการทดสอบความดันของท่อเหล็กที่มีความยาวที่แตกต่างกัน โดยไม่ต้องแยกโซ่และกลไกอื่น ๆ

3) ศูนย์ทดสอบความดันสองสถานีประกอบด้วยที่นั่งคงที่, ที่นั่งเคลื่อนย้าย, ฐานคงที่, หัวทดสอบความดัน, อุปกรณ์ clamping, ระบบน้ําความดันต่ํา, ระบบน้ําความดันสูง,และส่วนประกอบอื่น ๆ.

ที่นั่งเคลื่อนไหวสําหรับการทดสอบความดันประกอบด้วยตัวสนับสนุน เครื่องกลไกเคลื่อนไหวกลไกหลัก เครื่องกลไกกระปุก เครื่องกลไกล็อค เครื่องกลไกกระปุกไอ และกลไกกลไกหลักการสนับสนุนเป็นโครงสร้าง welded ที่เป็นหลักการสนับสนุนส่วนประกอบที่กล่าวมาซิลินเดอร์ 5 ในกลมเคลื่อนไหวกลมหลักขับเคลื่อนร่างของวาล์วไปข้างหน้า, ทําให้ปลายท่อสามารถเข้าสู่การประกอบหัวทดสอบความดันอุปกรณ์ล็อคถูกใช้เมื่อความยาวของท่อทดสอบความดันถูกเปลี่ยนฐานเคลื่อนย้ายถูกย้ายไปยังตําแหน่งที่กําหนดโดยมอเตอร์ AC2.2kW ตามความยาวที่กําหนดอุปกรณ์ล็อคใส่ปินกระบอกในตําแหน่งที่ตรงกับฐานคงที่เพื่อตําแหน่งฐานเคลื่อนย้ายกล่องทดสอบความดันหลักคงความดันน้ําและน้ํามันที่สมดุลเมื่อความยาวของท่อเพิ่มขึ้นกรุงเทพมหานครของวาล์วไอ้ออกขับออกอากาศจากท่อเมื่อน้ําถูกระบายในผนังภายในของท่อหลังจากการออกอากาศ, อากาศถูกปล่อยผ่านกระบอกและร่างของวาล์วถูกปิด, รับประกันค่าความดันคงที่และระยะเวลา.

ฐานทดสอบความดันคงที่ประกอบด้วยการสนับสนุน, ร่างของวาล์ว, วาล์วเติมน้ํา, กล่องมาตรการและระบบท่อน้ําอุปกรณ์การปรับกระบอกหลักใช้กระบอกเพื่อปรับร่างของวาล์วเพื่ออนุญาตให้หน้าปลายท่อเข้าหัวทดสอบวาล์วเติมน้ําเปิดตัววาล์วเพื่อให้น้ําความดันต่ําไหลไปสู่ท่อ และปิดตัววาล์วเพื่อเพิ่มความดันและรักษาความดันอุปกรณ์กั้นประกอบด้วยกลไกกั้น, รอลเลอร์, รวมล้อ, และการสนับสนุนรวมม้วนปรับตําแหน่งของกลไก clamping ตามความยาวของท่อกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมกลม

หัวทดสอบเป็นเครื่องติดตั้งปิด radially ผลิตจากพอลิยูเรธาน. การปิดปิดถูกเปลี่ยนด้วยการปิดปิดที่สอดคล้องสําหรับขนาดท่อที่แตกต่างกันเครื่องปักกลางอัตโนมัติที่ขับเคลื่อนกระบอกไฮดรอลิก ทําให้มีสลิปกลางที่เปลี่ยนกันเพื่อรองรับท่อขนาดที่แตกต่างกัน. นี้ทําให้แน่ใจว่าความดันดีเลิศการปิดและอายุการใช้งานยาว. สามชุดของการประกอบหัวทดสอบมี: Φ60, Φ119, และ Φ165. ขนาดอื่น ๆ สามารถกําหนดเองหรือให้โดยลูกค้า

ระบบน้ําความดันประกอบด้วย ระบบฉีดน้ําความดันต่ํา และระบบเติมน้ําความดันสูง ระบบฉีดน้ําความดันต่ําใช้ระบบฉีดน้ําระยะเดียวปั๊มหลุดศูนย์กลางการดูดเดียวสําหรับการให้น้ําอัตโนมัติจากถังน้ําความดันต่ําระบบเติมน้ําความดันสูงประกอบด้วยปั๊มพริงความดันสูง, กลมปั๊มลดและระบบปั๊มเลื่อนมันดําเนินการทดสอบความดัน radial ก่อนปิดและเพิ่มความดันภายในในท่อเหล็กมันใช้สําหรับการปิดปิดขนาดใหญ่หรือเพิ่มและรักษาความดันโดยตรงขึ้นอยู่กับความดันการทดสอบ

อุปกรณ์ระบายน้ําประกอบด้วยอุปกรณ์เป่าอากาศ, อุปกรณ์ยก, และอุปกรณ์ยึดวัสดุ.หลังจากที่แรงกดถูกใช้, อุปกรณ์ยกยกท่อเหล็ก,ทําให้น้ําในผนังท่อไหลออก. ระหว่างกระบวนการนี้ อุปกรณ์ที่ถือวัสดุจะถือท่อไว้เพื่อป้องกันมันจากการม้วน อุปกรณ์เป่าอากาศจะกําจัดน้ําและสิ่งสกปรกอื่น ๆ จากผนังท่อ

ระบบไฮดรอลิก:

ระบบนี้ประกอบด้วยสถานีไฮดรอลิกอิสระ น้ํามันไฮดรอลิกควรเปลี่ยนทุกหกเดือน และถังควรถูกทําความสะอาดจากเศษขยะและเต็มใหม่ด้วยน้ํามันสะอาด

คุณสมบัติการทํางานของระบบไฮดรอลิก

ความดันระบบถูกตั้งค่าตามพื้นที่และความต้องการการใช้งาน และตั้งอยู่ใกล้เคียง

ถังสถานีไฮดรอลิกมีระบบเย็นน้ํามันไฮดรอลิกภายนอก และช่องเก็บน้ํามันบนพื้นผิวบนของถัง

สถานีไฮดรอลิกใช้สายเชื่อมหลายสาย และส่วนประกอบของวาล์วมาจากไฮดรอลิกฮัวเด่ปักกิ่ง

สถานีไฮดรอลิกมีระบบเตือนระดับน้ํามันที่ออกเสียงเตือนโดยอัตโนมัติเมื่อระดับน้ํามันลดลงถึงระดับหนึ่ง เพื่อให้ระดับน้ํามันในถังคงอยู่ท่อถูกจัดให้เรียบร้อย, ปลอดภัยและสอดคล้องกับความต้องการ ทําให้มันง่ายที่จะแยกหน่วยและดําเนินการบํารุงรักษาท่อ
