การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะลำแสง | ความหนาของแผ่น (มม.): | 4-9 |
|---|---|---|---|
| ความต้านทานแรงดึงวัสดุ (MPA): | สูงสุด 750 | ความยาวชิ้นงาน (มม.): | 4000-12000 มม. |
| แรงที่กำหนด: | 1200KN | Workpiece Camber (MM): | ≤7/12m |
| ความเร็วในการให้อาหาร x: | 50m/นาที | ความเร็วในการให้อาหาร Y: | 30ม./นาที |
| เน้น: | เครื่องเจาะ CNC ขนาด 60 มม.,การเจาะแผ่น CNC สำหรับคาน,เครื่องเจาะคานยานยนต์ |
||

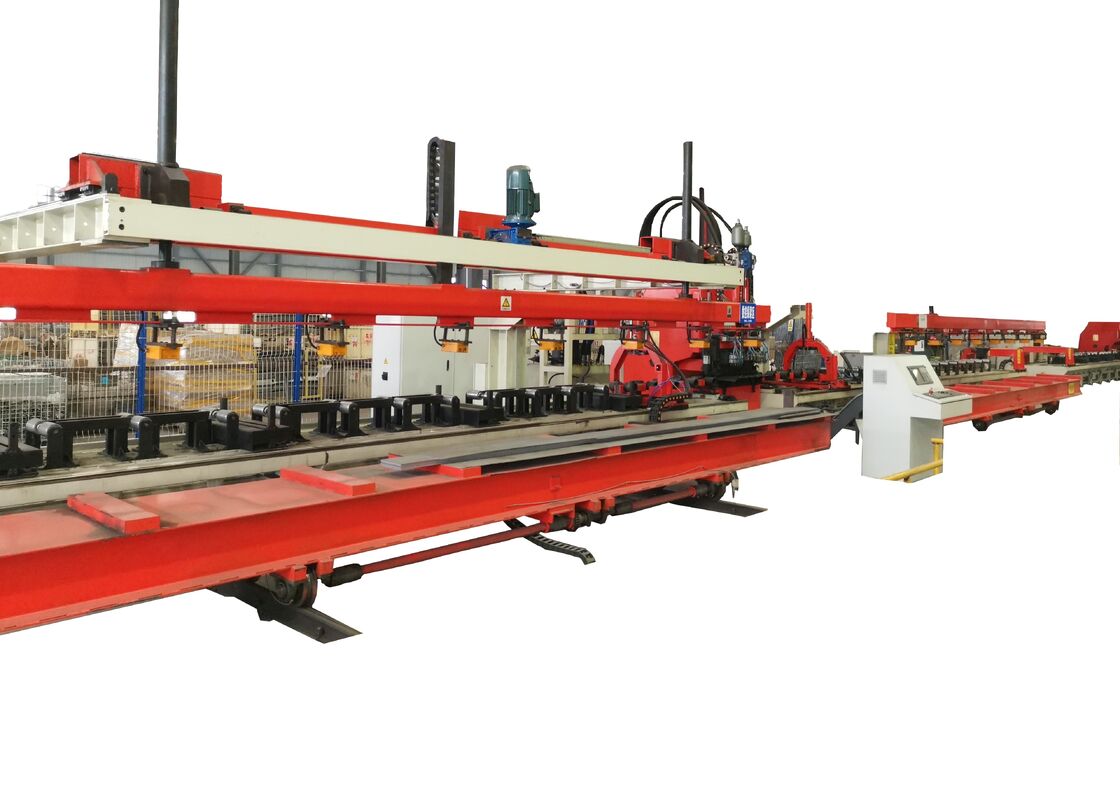

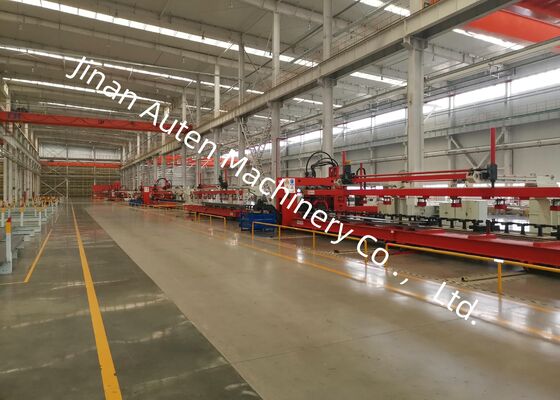

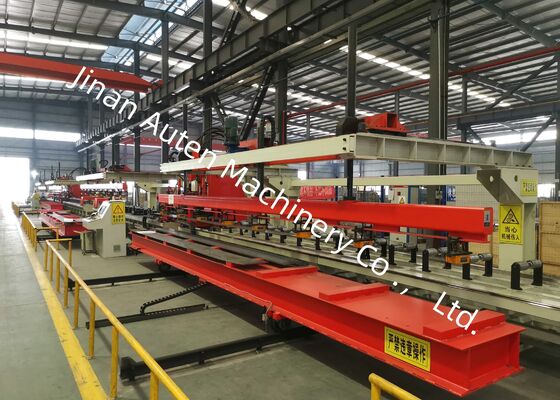

60 มม. เส้นผ่านศูนย์กลางการเจาะ รูเจาะ CNC บนคานตามยาวแบบแบน อุตสาหกรรมยานยนต์
แนะนำผลิตภัณฑ์:
บริษัทของเราได้ออกแบบและพัฒนาระบบประมวลผลแผ่นโลหะอัตโนมัติที่ทันสมัย มีประสิทธิภาพสูง และมีความแม่นยำสูง ซึ่งปรับให้เหมาะสมสำหรับการเจาะคานตามยาวสำหรับยานยนต์ที่มีความแข็งแรงสูง สายการผลิตนี้ได้รับการออกแบบมาอย่างสมบูรณ์แบบเพื่อจัดการกับคานตามยาวที่กว้างเป็นพิเศษและหนาเป็นพิเศษ ซึ่งมักใช้ในยานพาหนะพิเศษ เช่น รถบรรทุกเหมืองและงานหนักอื่นๆ
พารามิเตอร์ทางเทคนิคหลัก:
| เลขที่ | ชื่อ | ค่า |
| 1 | แรงที่กำหนด | 1200KN |
| 2 | ขนาดและช่วงของแผ่นประมวลผล | |
| 3 | ความยาว | 4000~8000 มม. |
| ความกว้าง | 200~550 มม. | |
| ความหนา | 3~6 มม. | |
| การโค้งงอของแผ่นวัสดุขาเข้า | ≤7 มม./10 ม. | |
| ความไม่สม่ำเสมอของแผ่นแกน X | ≤10 มม./1000 มม., ≤20 มม./8000 มม. | |
| ความไม่สม่ำเสมอของแผ่นแกน Y | 5 มม. | |
| การบิดงอของแผ่น | ≤50 มม. | |
| คุณสมบัติทางกลของวัสดุแผ่น | σb=510~850 N/mm2 | |
| 4 | เส้นผ่านศูนย์กลางการเจาะสูงสุด | φ60 มม. |
| 5 | จำนวนแม่พิมพ์ | 25 |
| 6 | ความเร็วสูงสุด | |
| แกน X | สูงสุด=50 ม./นาที | |
| แกน Y | สูงสุด=30 ม./นาที | |
| 7 | ความแม่นยำในการประมวลผล | |
| แกน X | ±0.25/600 มม., ±0.50 / 3000 มม., ±0.7 / 8000 มม. | |
| แกน Y | ±0.2 มม. / 600 มม. | |
| 8 | วิธีการประมวลผล | การกรอง |
| 9 | อ้างอิง |
แกน X อยู่ตามความยาวของแผ่น และพิกัด X ของรูจะอิงตามปลายของแผ่น แกน Y คือความกว้างของแผ่น และจุดอ้างอิงคือเส้นกึ่งกลาง |
| 11 | โหมดการทำงาน | คู่มือ, อัตโนมัติ |
คุณสมบัติผลิตภัณฑ์
1. ระบบควบคุมถูกรวมเข้ากับระบบ CNC ของ SIEMENS 828D อย่างราบรื่น พร้อมกลไกการป้อนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ การกำหนดค่านี้รับประกันประสิทธิภาพการทำงานที่เหนือกว่า พร้อมทั้งรับประกันความแม่นยำที่สม่ำเสมอตลอดการประมวลผลชิ้นงาน
2. อุปกรณ์จัดตำแหน่งกลางที่ขับเคลื่อนด้วยเซอร์โวติดตั้งอยู่บนลูกกลิ้งรองรับการป้อน ทำให้สามารถประมวลผลแผ่นที่มีโปรไฟล์หน้าตัดแตกต่างกันได้อย่างมีประสิทธิภาพ และรองรับความผันผวนของความสูงตั้งแต่ 0 ถึง 200 มม.
3. ระบบได้รับการออกแบบมาเพื่อรองรับแม่พิมพ์ได้ถึง 25 ชิ้นที่มีเส้นผ่านศูนย์กลางแตกต่างกัน พร้อมกระบวนการติดตั้งแม่พิมพ์ที่รวดเร็วและใช้งานง่าย
4. การโหลด การเจาะ และการคายแผ่นเป็นแบบอัตโนมัติเต็มรูปแบบ ช่วยลดความต้องการแรงงานได้อย่างมากและเพิ่มประสิทธิภาพการทำงาน
5. วัสดุเหลือใช้จะถูกดีดออกและรวบรวมโดยอัตโนมัติ เพื่อให้กระบวนการผลิตเป็นไปอย่างราบรื่นและมีประสิทธิภาพ
6. ซอฟต์แวร์การเขียนโปรแกรมอัตโนมัติช่วยให้สามารถนำเข้ากราฟิกได้โดยตรงจาก AUTOCAD หรือไฟล์ .DXF ที่สร้างโดยซอฟต์แวร์ CAD อื่นๆ ด้วยอินเทอร์เฟซระหว่างมนุษย์กับเครื่องที่ใช้งานง่าย จึงรองรับการสร้างโปรแกรมการประมวลผลเครื่องมือเครื่องจักรโดยอัตโนมัติ ซึ่งช่วยลดเวลาในการประมวลผลและลดโอกาสเกิดข้อผิดพลาด
นิทรรศการจัดแสดงตัวอย่างคานตามยาวสำเร็จรูปที่คัดสรรมาอย่างดีซึ่งผลิตโดยสายการผลิตนี้ โดยแสดงถึงข้อกำหนดต่างๆ ที่ใช้ในรถบรรทุกเหมืองและยานพาหนะพิเศษ ตัวอย่างเหล่านี้แสดงให้เห็นถึงความแม่นยำของตำแหน่งรู คุณภาพของขอบที่เจาะ และความสมบูรณ์ของโครงสร้างโดยรวมได้อย่างมีประสิทธิภาพ ทำให้ลูกค้าและผู้ตรวจสอบได้รับภาพที่ชัดเจนของความสามารถในการตัดเฉือนของอุปกรณ์
เครื่องนี้เป็นหน่วยที่เชี่ยวชาญสูงซึ่งพัฒนาขึ้นโดยเฉพาะสำหรับการเจาะบนคานตามยาวแบบแบนในภาคยานยนต์ โดยหลักแล้วได้รับการออกแบบมาเพื่อประมวลผลคานหลักของรถบรรทุกและยานพาหนะพิเศษ เพื่อให้แน่ใจว่ารูจะถูกสร้างขึ้นอย่างแม่นยำเพื่อตอบสนองความต้องการในการประกอบโครงสร้างของส่วนประกอบรับน้ำหนักของยานยนต์ที่ออกแบบเองสำหรับงานหนักเหล่านี้
