รายละเอียดสินค้า:
การชำระเงิน:
|
| ความหนาของแผ่น: | 12~30มม | ความแข็งแรงของผลผลิต: | σs≤350Mpa; σb≤550Mpa |
|---|---|---|---|
| ความกว้างม้วน: | 800~2500 มม | เส้นผ่านศูนย์กลางภายในของขดลวด: | ф760มม., ф950มม |
| กว้างนอกของโค้ล: | ≤ф2000มม | น้ำหนักคอยล์: | ≤35ตัน |
| ความหนา: | 12~30มม | ความยาวจาน: | 2000 ～ 12000 มม. |

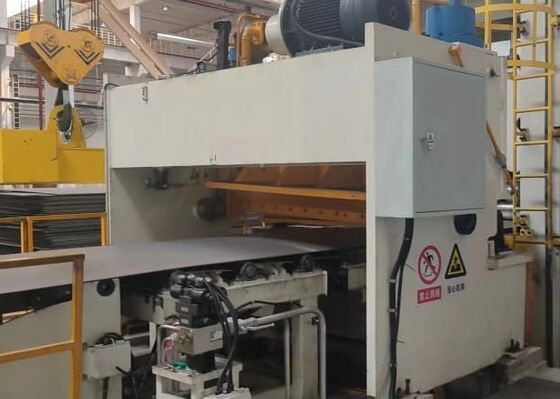

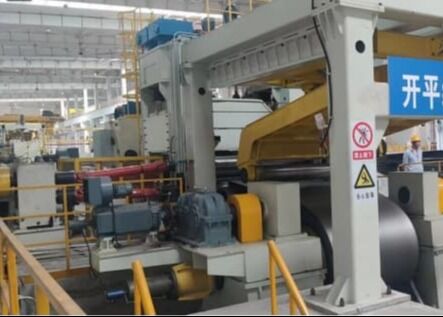

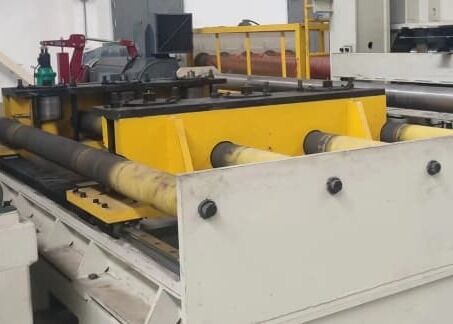

สายการผลิตแผ่นความเร็ว 15-20m / นาที การปลดลวด CNC การปรับระดับสายตัด 35tons น้ําหนักลวด
ภาพรวมสินค้า:
ชื่อสายการผลิต: สายการผลิตการปลดลวด, การปรับระดับและการตัด
รูปแบบสายการผลิต: RFHJ12?? 30×2500
สายการผลิตนี้ถูกใช้ในการปลดลวด, การปรับระดับ, การตัดตัดและการสต็อปลอยเหล็กที่มีความหนา 12-30mm และความกว้าง 800-2500mm.
การจัดทําสินค้า
| ปริมาตรของวัสดุแพร่ในสอยเหล็ก | |
| ●ความหนาของแผ่น | ขนาด 12 ̊30 มิลลิเมตร |
| ●ความแข็งแรง | σs≤350Mpa;σb≤550Mpa |
| ●ความกว้างของม้วน | 800รางวัล2500 มม. |
| ●กว้างภายในของโค้ล | ф760mm, ф950mm |
| ●กว้างนอกของโค้ล | ≤ф2000mm |
| ●น้ําหนักโค้ล | ≤ 35 ตัน |
| ปริมาตรของวัสดุการนําเข้า | |
| ●ความหนา | 12รางวัล30 มม. |
| ●ความยาวของแผ่น | 2000รางวัล12000 มม |
| ●ความกว้างของม้วน | 800รางวัล2500 มม. |
| ●ความแม่นยําในการวัด | ความยาว ≤±2mm/2000mm |
| ●ความสูงสูงสุด | 300 มม. |
| ●น้ําหนักสูงสุด | 5000 กิโลกรัม |
| ความเร็วของสายการผลิต | 15รางวัล20m/min |
| ความแม่นยําในการปรับระดับ | 2mm/m2 |
| ทิศทางของหน่วย | จากซ้ายไปขวามือ (มองหน่วยบนคอนโซลการทํางาน) |
| พลังงานไฟฟ้า | AC380V/50HZ สามเฟสสี่สาย |
| พลังงานติดตั้งทั้งหมด | ~ 800Kw (ต้องขึ้นอยู่กับการออกแบบสุดท้าย) |
กระแสกระบวนการดังนี้:
Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.
การจัดตั้งและการทํางานของหน่วย
1. เครื่องให้อาหาร
ภาพรวม: อุปกรณ์นําถูกติดตั้งอยู่บน decoiler และนําหัวสอยเหล็กเข้าในเครื่องบดด้วยการร่วมมือของ decoilerประกอบด้วย 2 รอลเลอร์บดที่ใช้พลังงาน, 1 หัวกดและ 1 อุปกรณ์สกิด รอลเลอร์ความดัน หัวความดันและอุปกรณ์สกิดทั้งหมดติดตั้งบนกรอบ
หัววัสดุถูกกดแน่นก่อนการปลดลวด เพื่อป้องกันหัวแผ่นจากการดึงกลับเมื่อตัดเทปผูก. รอลเลอร์ความดันให้อาหารเสริมเมื่อปลดลวด.ความยาวของแผ่นอาหารสามารถขยายและลดลงเพื่อปรับตัวให้กับกว้างม้วนที่แตกต่างกัน. พลาตฟอร์มอาหารถูกขับเคลื่อนโดยกระบอกน้ํามันและสามารถสวิงขึ้นและลง
รอลเลอร์ความดันถูกยกและลดลงโดยกระบอกไฮดรอลิก และความเร็วในการยกสามารถปรับด้วยซับแก๊ส; หัวความดันถูกยกและลดลงโดยกระบอกไฮดรอลิกอุปกรณ์สกิดถูกยกขึ้นและโทรทัศน์โดยกระบอกไฮดรอลิกกล่องแต่ละกล่องพร้อมกับวาล์วเดียวที่ควบคุมด้วยไฮดรอลิก เพื่อรักษาความดันเพื่อป้องกันกล่องจากการเลื่อนลงและการรั่วไหลภายในของวาล์ว
การประกอบ: (1) ราคการกด (2) อุปกรณ์ม้วนความดัน (3) แผ่นอาหาร
รายละเอียดเทคนิค
รูปแบบ: การขับเคลื่อนแบบไฮดรอลิกเต็ม
จํานวน: 1 ชุด
วัสดุส่วนหลัก:แผ่นเหล็กกรอบ: การปั่นโปรไฟล์
โลหะเครื่องสกิด: โปรไฟล์แผ่น
ผนังเหล็กของอุปกรณ์หัวเปลือก: การปั่นโปรไฟล์
ปริมาตรเทคนิค:
| ไม่ ไม่ | รายการ | หน่วย | ปริมาตร |
| 1 | ความจุ | T | ≥35 |
| 2 | กว้างของกระปุกน้ํามันยกม้วนความดัน | mm | 180 |
| 3 | กระบอกยกหัวแรงดัน กว้างเจาะ | mm | 200 |
| 4 | กระบอกยกหัวเปลือก กว้างเจาะ | mm | 150 |
| 5 | หัวเปลือก กระบอกโทรทรรศน์ กระบอกเจาะกระจก | mm | 150 |
2. การให้อาหารด้วยกลมสองกลม
a.ภาพรวม: เครื่องนี้ประกอบด้วยส่วนกรอบ ส่วนม้วน ส่วนการส่งหลัก และส่วนยกกระบอกน้ํามัน
(1) ส่วนของเรค
กรอบใช้โครงสร้างแผ่นเหล็กผสมผสานโดยรวม ซึ่งรวมส่วนม้วน ส่วนยกและส่วนกรอบมีโครงสร้างที่เหมาะสม และติดตั้งและบํารุงรักษาง่าย. การออกแบบที่อัตโนมัติโดยคอมพิวเตอร์ถูกใช้เพื่อให้แน่ใจว่าความแข็งแรง, ความแข็งแรง, ความแม่นยําและความต้องการการทํางานอื่น ๆ ของเครื่องมือเครื่องจักร, ตอบสนองความต้องการการแก้ไขของแผ่น,และได้รับการรักษาความแก่ด้วยความร้อนหลังจากการผสม.
(2) ส่วนของม้วน
ส่วนของม้วนประกอบด้วย 2 ชุดของม้วนจิ้ม และแต่ละชุดของม้วนจิ้มถูกจัดวางขึ้นและลงในรูปแบบระยะ เพื่ออํานวยความสะดวกในการให้อาหารกับแผ่นนําและใช้โหมดการขับเคลื่อนเต็ม.
วัสดุของม้วนคือ 42CrMo. มันคือการโกหก. หลังจากการหมุนหยาบและครึ่งเสร็จ, มันถูกดับและอ่อนความร้อนเป็น HB250-300, ด้านผิวถูกดับและจากนั้นถั่วละเอียด.ความแข็ง HRC55 ~ 60, และความเรียบคือ 0.8. หมุนของม้วนการทํางานทั้งหมดคือการปรับตัวเองและมีความสามารถในการแบกภาระสูง. หมุนมีการขัดขัดต่ําและอายุการใช้งานยาวนาน. กระบวนการแปรรูปม้วนการทํางานคือ:การโกหก → การหมุนหยาบ → การดับและการปรับปรุง → การหมุนหยาบ → การบดหยาบ → การบดผิว → การขัดตรง → การบดหยาบ → การบดหยาบหลังจากที่ม้วนงานได้รับการตรวจสอบอย่างเข้มงวด รายงานการตรวจสอบวัสดุ รายงานการตรวจสอบการรักษาความร้อน รายงานการตรวจสอบการตรวจสอบการตรวจสอบความบกพร่อง เป็นต้น
(3) ส่วนหลักของเครื่องส่ง
ส่วนส่วนหลักของเครื่องขนส่งถูกขับเคลื่อนโดยมอเตอร์ DC ผ่านเครื่องลด, กล่องโอนและการเชื่อมรวมเพื่อขับเคลื่อนม้วนการปรับระดับการเชื่อมจักรวาลบรรลุจุดประสงค์ของการเชื่อมต่อที่ pitches ที่แตกต่างกันและการเคลื่อนไหวยกของแถวบนของ roller. เครื่องลดและกระเป๋าโอนทั้งรับการส่งเกียร์
b. รายละเอียดทางเทคนิค
จํานวน: 1 หน่วย
ความเร็วการปรับระดับ: 10-25m/min
กว้างของม้วน: φ380
วัสดุม้วน: 42CrMo
จํานวน: 4 ชิ้น
เครื่องยนต์ DC: 1 ชุดสําหรับการนําส่งม้วนการปรับระดับ
พลังงาน: 110kw
3เครื่องปรับระดับ 11 รอลล์
a. ภาพรวม: เครื่องนี้ประกอบด้วยชุดของหมุนปลาและหมุนระดับสิบเอ็ด. มันประกอบด้วยส่วนใหญ่ของส่วนกรอบ, ส่วนหมุนการทํางาน, ส่วนกด, ส่วนการส่งอะไหล่การเลื่อนน้ํามันแห้ง, เครื่องวัดจอดิจิตอลการสับสน เป็นต้น เครื่องปรับระดับนี้มีโครงสร้างที่เหมาะสม การทํางานที่สะดวกสบายและการบํารุงรักษาง่าย
(1) ส่วนของเรค
ส่วนกรอบเป็นพื้นฐานของเครื่องปรับระดับนี้ มันใช้โครงสร้างแบ่งกรอบแบบกรอบ ซึ่งประกอบด้วยกรอบซ้ายและขวา รางปลายและรางเชื่อมต่อแต่ละส่วนคือโครงสร้างเหล็กแผ่น weldedคอลัมน์สับสับติดตั้งอยู่ในกรอบซ้ายและขวาเพื่อเชื่อมต่อรั้วปลายและรักษาแรงที่เหมาะสมก่อนการดึง เพื่อให้แน่ใจว่าพวกเขาสามารถทนแรงการปรับระดับระหว่างการทํางานส่วนกรอบทั้งหมดมีรูปร่างใหม่และสวยงามและอลังการ.
(2) ส่วนงานม้วน
ส่วนของกลมทํางานเป็นส่วนหลักของเครื่องปรับระดับนี้ โดยหลักแล้วประกอบด้วยคู่กลมดึงและกลมปรับระดับห้ากลมกลมดึงใช้แรงขับเคลื่อนเต็มซึ่งสามารถดึงวัสดุแผ่นได้อย่างมีประสิทธิภาพ และป้องกันการคลื่น; รอลเลอร์การปรับระดับใช้หลักการทํางานของการปรับระดับหลายรอลเลอร์วัสดุแผ่นถูกบิดรูปซ้ํา ๆ ในทิศทางด้านหน้าและด้านหลังในกลางของม้วนการปรับระดับเพื่อกําจัดความเครียดภายในและระดับวัสดุ. เป้าหมายของ. รอลเลอร์การปรับปรุงทําจากเหล็กม้วน (60CrMoV), ซึ่งได้รับการกระชับและผิวที่ดับ. มันมีข้อดีของความแข็งแรงที่ดี, ความแข็งแรงสูง (HRC62-64), และความทนทานในการสวม,ทําให้ความแม่นยําของการปรับระดับแผ่นโลหะ
