รายละเอียดสินค้า:
การชำระเงิน:
|
| ความหนาของแผ่น: | 12~30มม | ความแข็งแรงของผลผลิต: | σs≤350Mpa; σb≤550Mpa |
|---|---|---|---|
| ความกว้างม้วน: | 800~2500 มม | เส้นผ่านศูนย์กลางภายในของขดลวด: | ф760มม., ф950มม |
| กว้างนอกของโค้ล: | ≤ф2000มม | น้ำหนักคอยล์: | ≤35ตัน |
| ความหนา: | 12~30มม | ความยาวจาน: | 2000 ～ 12000 มม. |

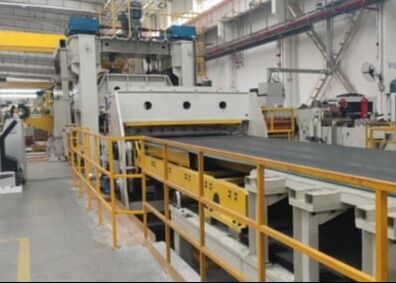

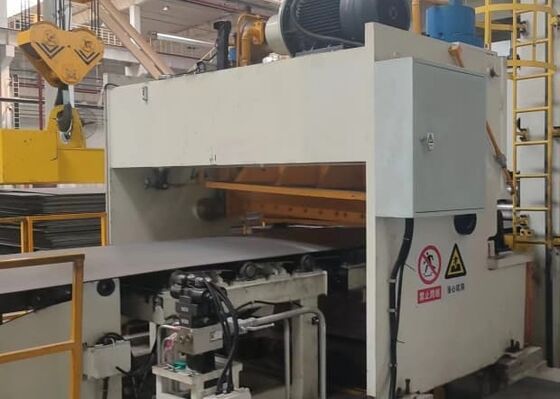

รูปแบบ RFHJ2-30x2500 ตะเบียน uncoiling ระดับและตัดเส้น 12 หนาของแผ่น 30mm
ภาพรวมสินค้า:
ชื่อสายการผลิต: สายการผลิตการปลดลวด, การปรับระดับและการตัด
รูปแบบสายการผลิต: RFHJ12?? 30×2500
สายการผลิตนี้ถูกใช้ในการปลดลวด, การปรับระดับ, การตัดตัดและการสต็อปลอยเหล็กที่มีความหนา 12-30mm และความกว้าง 800-2500mm.
การจัดทําสินค้า
| ปริมาตรของวัสดุแพร่ในสอยเหล็ก | |
| ●ความหนาของแผ่น | ขนาด 12 ̊30 มิลลิเมตร |
| ●ความแข็งแรง | σs≤350Mpa;σb≤550Mpa |
| ●ความกว้างของม้วน | 800รางวัล2500 มม. |
| ●กว้างภายในของโค้ล | ф760mm, ф950mm |
| ●กว้างนอกของโค้ล | ≤ф2000mm |
| ●น้ําหนักโค้ล | ≤ 35 ตัน |
| ปริมาตรของวัสดุการนําเข้า | |
| ●ความหนา | 12รางวัล30 มม. |
| ●ความยาวของแผ่น | 2000รางวัล12000 มม |
| ●ความกว้างของม้วน | 800รางวัล2500 มม. |
| ●ความแม่นยําในการวัด | ความยาว ≤±2mm/2000mm |
| ●ความสูงสูงสุด | 300 มม. |
| ●น้ําหนักสูงสุด | 5000 กิโลกรัม |
| ความเร็วของสายการผลิต | 15รางวัล20m/min |
| ความแม่นยําในการปรับระดับ | 2mm/m2 |
| ทิศทางของหน่วย | จากซ้ายไปขวามือ (มองหน่วยบนคอนโซลการทํางาน) |
| พลังงานไฟฟ้า | AC380V/50HZ สามเฟสสี่สาย |
| พลังงานติดตั้งทั้งหมด | ~ 800Kw (ต้องขึ้นอยู่กับการออกแบบสุดท้าย) |
กระแสกระบวนการดังนี้:
Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .
การจัดตั้งและการทํางานของหน่วย
เครื่องนั่งรถยนต์สอยเหล็ก
ภาพรวม: หมุนเหล็กที่ประกอบด้วยสองส่วนทรง V symmetrical และติดตั้งอยู่ทั้งสองด้านของขังบนรถบรรทุกมันใช้ในการเก็บสอยเหล็กที่จะถูกประมวลผลโดยไม่ต้องพลังงานรถขนของบรรทุกสามารถยกสอยเหล็กโดยตรงจากกระดานสอยเหล็กสําหรับการบรรทุก
รายละเอียดเทคนิค
| แบบ | ไม่ใช้พลังงาน |
| จํานวน | 1 ชุด |
| ความจุ | ≥ 35000Kg |
| วัสดุ | การปั่นแผ่นเหล็ก |
| ระยะการปลด | ขนาด 800 ∼ 2500 มิลลิเมตร |
2รถบรรทุก
a.ภาพรวม: ใช้การเคลื่อนไหวไฟฟ้าและยกไฮดรอลิก น้ําหนักการบรรทุก 35 ตัน รถบรรทุกใช้ในการบรรทุก decoilerและม้วนคู่บนด้านบนของรถคันเป็นโครงสร้างทรง "V". โดยหลักแล้วประกอบด้วยชัสซี่, กระบอกไฮดรอลิก, กรอบสนับสนุนและแกนล้อ 2 ล้อ.และจากนั้นก็ยกขึ้นโดยกระบอกไฮดรอลิกเพื่อยกโค้ลให้สูงที่ต้องการ, ซึ่งเป็นตําแหน่งกลางของมังกร uncoiler. หลังจากที่โค้ลถูกกระชับ, กระบอกถูกลดลงและรถกระบะกลับไปที่ตําแหน่งเดิม. พลังงานของรถกระบะคือ 4KW;สายไฟและท่อน้ํามันถูกปกป้องด้วยโซ่รองรับ.
b. รายละเอียดทางเทคนิค
รูปแบบ: การเดินไฟฟ้า การยกไฮดรอลิก
จํานวน: 1 หน่วย
วัสดุส่วนหลัก:
ราคารับรองวัสดุ แผ่นรถ: การปั่นแผ่นเหล็ก
หมุนล้อ: 40Cr กระชับ
วงล้อ: 45 การรักษาการดับ HRC45?? 50
การหล่อลื่น: การหล่อลื่นแบบกลางมือ
ปริมาตรเทคนิค:
| ไม่ | รายการ | หน่วย | ปริมาตร |
| 1 | ความจุ | t | ≥35 |
| 2 | ความเร็วในการเดินด้านข้าง | m/min | 6 |
| 3 | กระแทกยก | mm | 860 |
| 4 | ช่องลวด | mm | 220 |
| 5 | พลังงานของมอเตอร์ | กว | 4 |
3. เปิดลวด
a. ภาพรวม: เครื่องปลดเป็นอุปกรณ์ที่ใช้ในการวางม้วนเหล็กและปลดมัน. เครื่องปลดมีโครงสร้าง symmetrical ซ้าย-ขวาประกอบด้วย 2 ชุดของไฮดรอลิกการขยายและการหด2 ชุดการเคลื่อนไหวแบบไฮดรอลิก, 2 ชุดของฐานเครื่องจักร, และ 2 ชุดของระบบการส่ง. กลองประกอบด้วย spindle การสนับสนุน, ที่นั่งสไลด์ทรงสลิก, แผ่นโค้งสี่ nested ในที่นั่งสไลด์ทรงสลิก,และกล่องไฮดรอลิกหมุน. ไฮดรอลิกซิลินเดอร์ถูกติดตั้งอยู่ด้านหลังของแกนการสนับสนุนและหมุนร่วมกัน และสต๊อปการผูกพันของมันเดินผ่านแกนการสนับสนุนและเชื่อมต่อกับที่นั่งสไลด์ทรงก้อนไม้ดึงผลักดันและดึงที่นั่งสไลด์ทรงเหลี่ยมที่จะสไลด์, และแผ่นโค้งขยายและหดทรัมเบอร์ภายใต้การกระทําของสับชันระบบการขยายและการหดตัว มีการควบคุมไฮดรอลิกการรักษาความดันในทางเดียวเพื่อป้องกันการรั่วไหลของวาล์วภายในและประกันอย่างมีประสิทธิภาพแรงกดของ mandrelหมุนหมุนโดยมอเตอร์ผ่านเครื่องลด และสามารถหมุนไปข้างหน้าและกลับ
เครื่องปลดลวดให้พลังงานหลักสําหรับหัวหินลวดเหล็ก และสร้างความเครียดกลับระหว่างการทํางานอัตโนมัติ ทําให้สายการผลิตทํางานได้เรียบร้อยและน่าเชื่อถือ
การประกอบ: (1) ฐานเครื่อง (2) มอเตอร์และเครื่องลด (3) รากเคลื่อนย้าย (4) มังเดล (ขยายได้) (5) ระบบขยายและการหดตัวแบบไฮดรอลิก (6) ระบบเคลื่อนย้ายแบบไฮดรอลิก
b. รายละเอียดทางเทคนิค
รูปแบบ: การขยายและการหดตัวแบบไฮดรอลิกแบบหัวสอง (สองขั้น Ф762mm, Ф950mm)
จํานวน: 1 หน่วย
วัสดุส่วนหลัก:
หลอดรองรับการขยายและการหด: อะไหล่โครงสร้างเหล็ก
กรอบ, ฐาน: อะไหล่ที่เชื่อมในแผ่นเหล็ก
สปินด์: 40Cr ทับ
สปริง: 40Cr กระชับและดับ
| ไม่ ไม่ | รายการ | หน่วย | ปริมาตร | คําสังเกต |
| 1 | ความจุ | T | ≥35 | |
| 2 | การขยายและการหดตัวของม้วน | mm | 70 | |
| 3 | การขยายตัวและการหดตัวของกระบอก | mm | 200 | |
| 4 | กว้างขวางของหลุมขุดกระบอก uncoiler | mm | 125 | |
| 5 | ความเร็วไม่ถูกกําหนด | m/min | ≤42 | |
| 6 | พลังงานเครื่องยนต์หลัก | 22KW,1000 รอบ / นาที | 2 ชุด | |
